基于DSP28335的Matlab/Simulink代码生成实验四：PWM

硬件连接

F28335集成了6个ePWM通道，每个有两路PWM输出（EPWMxA和EPWMxB），我们 这里用到EPWM1A和EPWM2A两路PWM,频率均为15K。

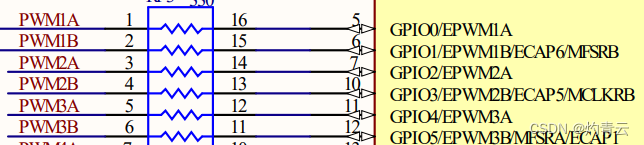

图6. 1PWM引脚说明

DPS接口：

PWM1→ GPIO0/EPWM1A

PWM3→GPIO2/EPWM2A

模型搭建

“代码生成PWM波形实验模型”，如下图：

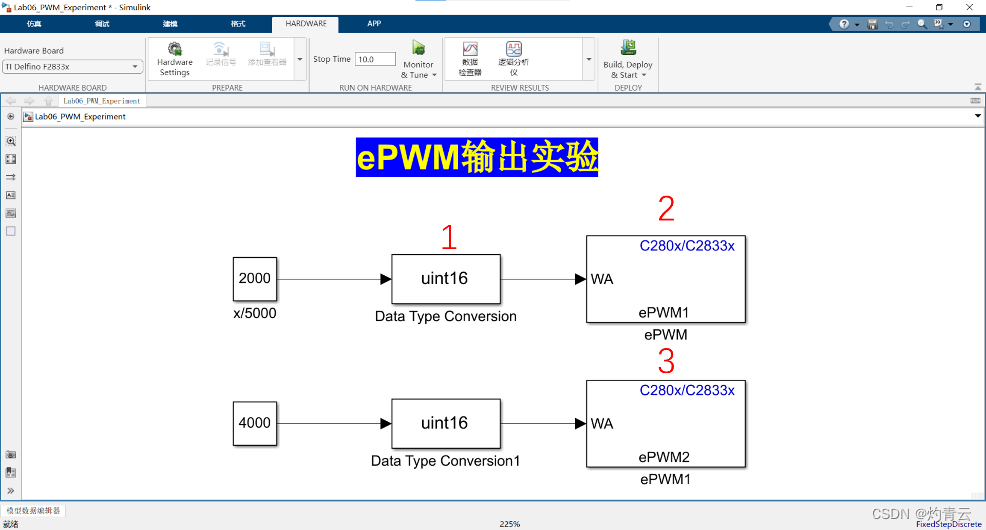

图6. 2PWM输出实验模型

 用MATLAB/Simulink R2018b或者更高版本MATLAB/Simulink新建仿真模型。

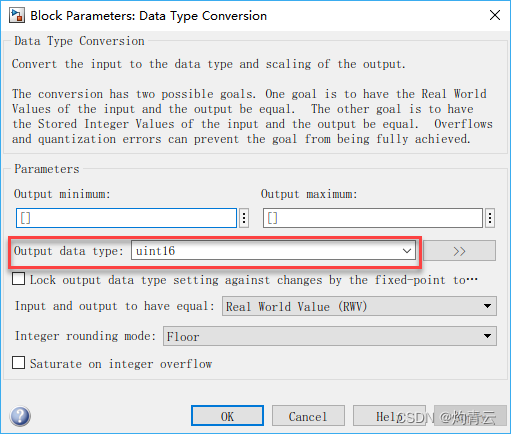

其中,“1”是数据类型转换模块，用于连接两个不同数据类型的信号，可双击该模块打开参数对话框，如图6.3所示。在“Output data type”下拉框中选择“uint16”，点击“OK”按钮，关闭对话框。

图6. 3数据类型转换参数对话框

“2”是ePWM1模块，在该模块中可以进行PWM1A的配置，双击该模块，打开参数对话框，如图6.4所示，在“General”选项卡下可以对ePWM模块进行通用配置，这里按照图6.4进行设置即可。在“Module”下拉菜单中选择“ePWM1”，在“Timer period”中设置PWM周期，在“Counting mode”下拉菜单中选择“up-down”计数模式，设置“TBPHS”为0，“TBCLK”和“HSPCLKDIV”系数均为1。

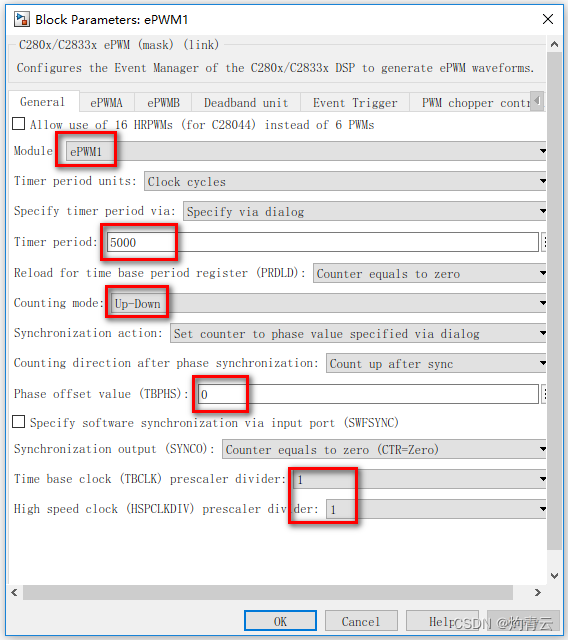

图6. 4ePWM参数对话框 General选项卡

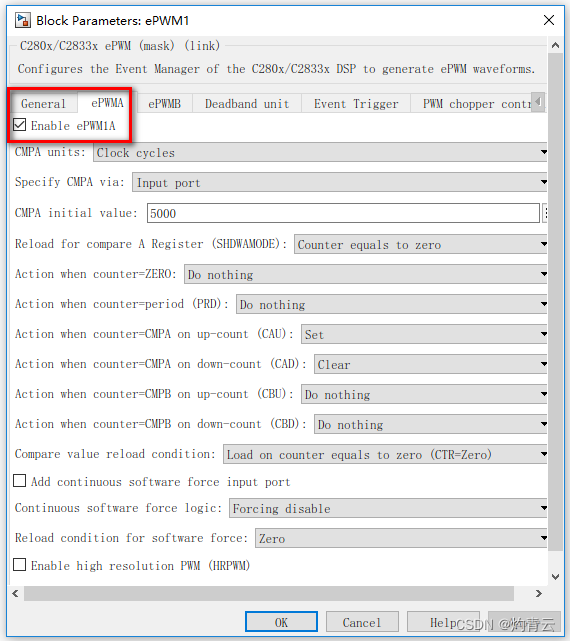

图6. 5ePWM参数对话框 ePWMA选项卡

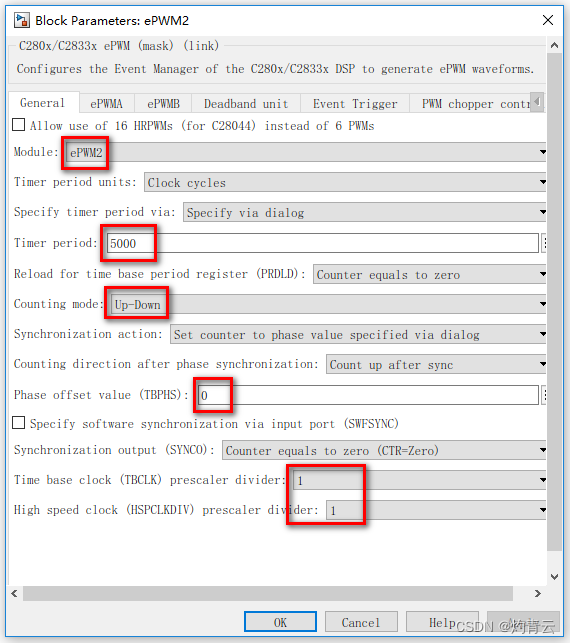

仿照“2”的配置，对“3”进行配置，如图6.6和图6.7所示。



图6. 6 ePWM参数对话框 General选项卡

图6. 7 ePWM参数对话框 ePWMA选项卡

下载运行

第一步：DSP板上电

“Build，Deploy&Start”,模型编译下载按钮，点击该按钮，模型会自动编译，在matlab路径下生成目标代码，同时将程序下载至DSP核心板并自动运行。

图6. 8 PWM输出实验模型

观察实验结果

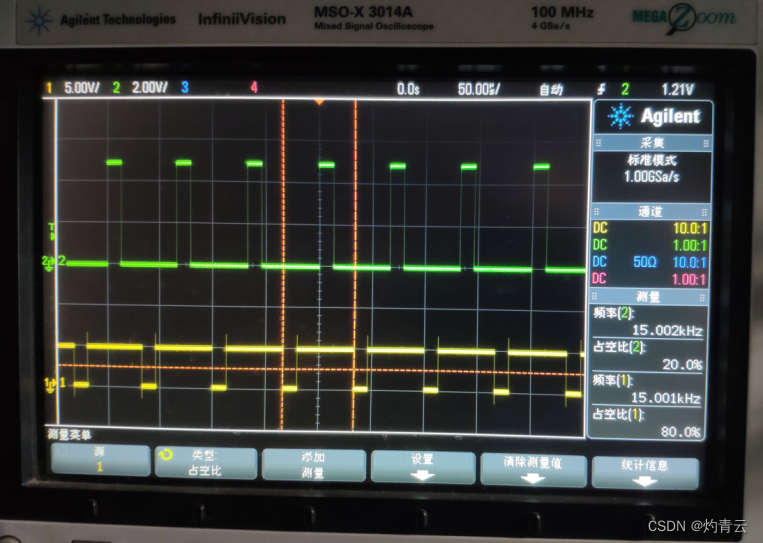

使用示波器观测波形，可以看到PWM1（黄色）和PWM3(绿色) 的占空比为80%和20%，如下图6.9。

图6. 9示波器显示窗口
