基于DSP28335的Matlab/Simulink代码生成实验八：SCI通信

硬件部分

串口是MCU的重要外部接口，同时也是软件开发重要的调试手段，其重要性不言而喻。现在基本上所有的MCU都会带有串口，F28335自然也不例外。通常，大部分人把SCI、UART与RS232混为一谈，其实他们有本质上的差别。

SCI（Serial Communication Interface)意为“串行通信接口”，是相对于并行通信的，是串行通信技术的一种总称，最早由Motolora 公司提出的。

UART（Universal Asynchronous Receiver & Transmitter)即通用异步收发器，是串行通信的一种协议，它规定串行通信的波特率、起始/停止位、数据位、校验位等格式，以及各种异步握手信号。

RS232 是串行通信的一种物理接口电气标准，规定传输介质（电缆）、收发电平等。其实，RS232、RS422、RS485等都是SCI，其中两线制（仅RXD和TXD）的RS232与RS422和RS485的通信协议是相同的（只有波特率、起始/停止位、数据位、校验位等参数），仅传输介质和收发电平不同。

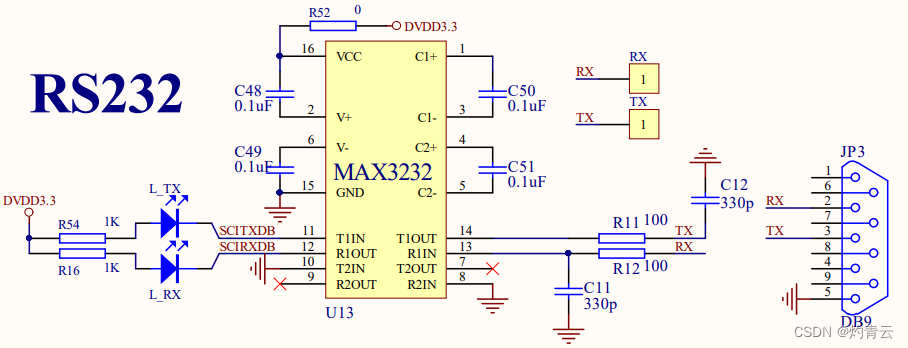

图10. 1SCI接口电路

SCITXDB接GPIO18引脚，SCITXDB接GPIO19引脚。本实验采用DB9接口，将“DB9转USB”通信端口与上位机连接，通信引脚无需单独连接。

模型搭建

“代码生成SCI通信实验模型”，如下图：

图10. 2ADC采样实验模型

   用MATLAB/Simulink R2018b或者更高版本MATLAB/Simulink新建仿真模型。

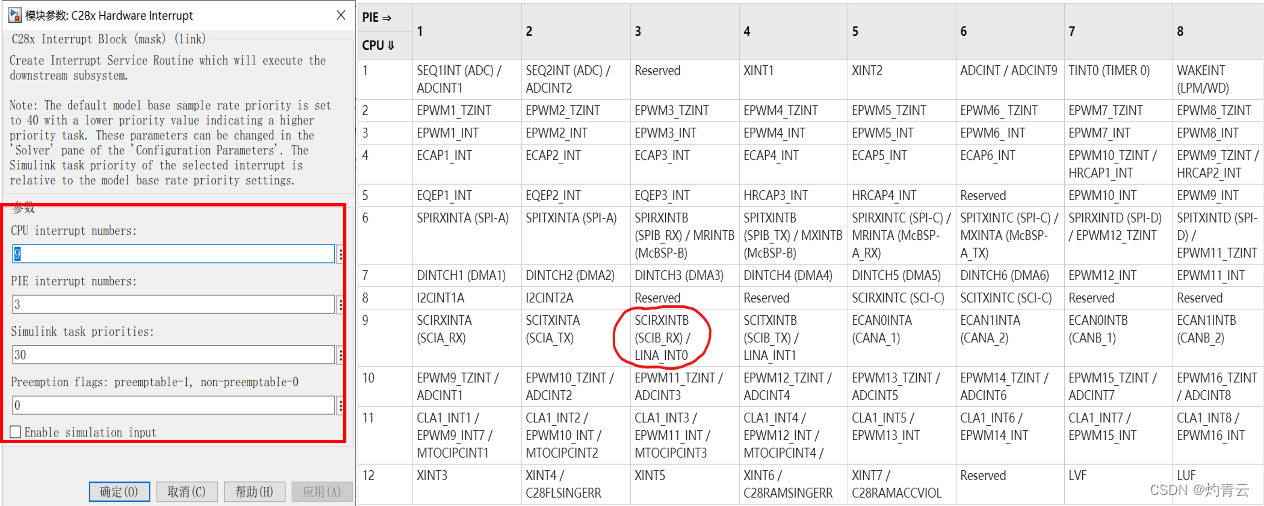

“1”是中断模块，双击该模块打开参数对话框，根据图10. 3中断向量表，CPU中断序列选择9，PIE中断序列选择3，优先级选择30；

图10. 3中断向量表

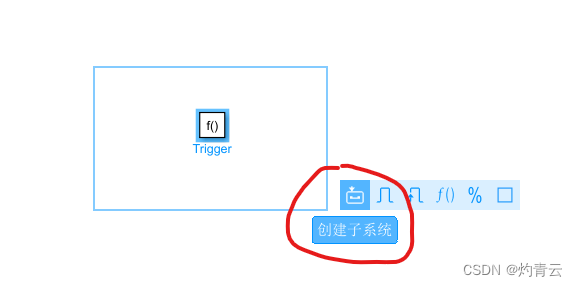

 “2”是子系统，框选区域后，选择创建子系统；

图10. 4创建子系统

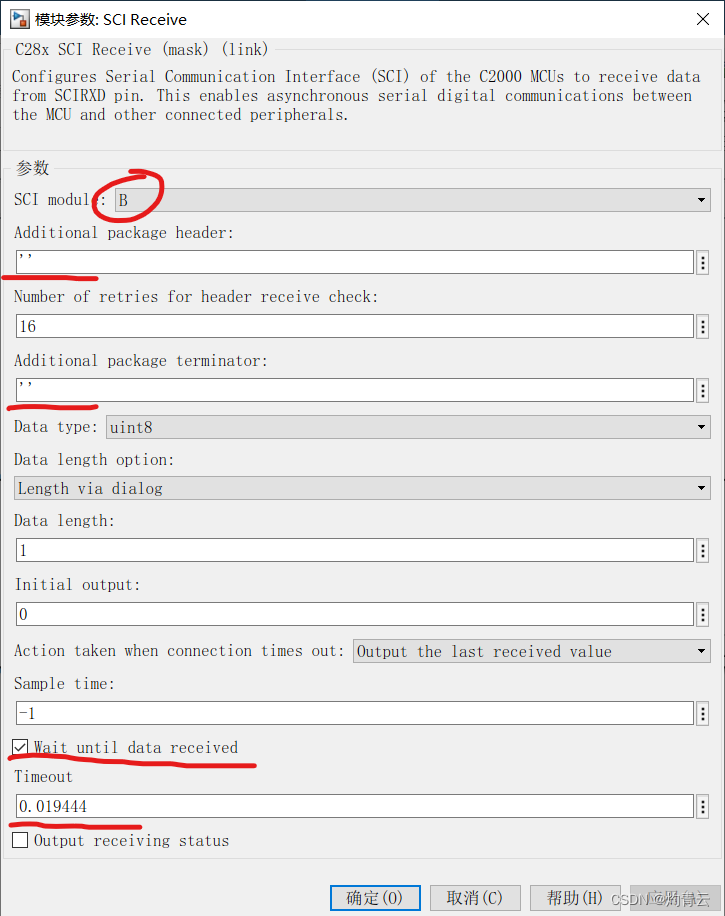

“3”是SCI通信接收模块，打开参数设置窗口，SCI模块选择B，开始符与终止符均去掉，采样时间-1，勾选等待收到数据，超时设置为0.019444，点击确定完成设置；

图10. 5配置SCI接收模块

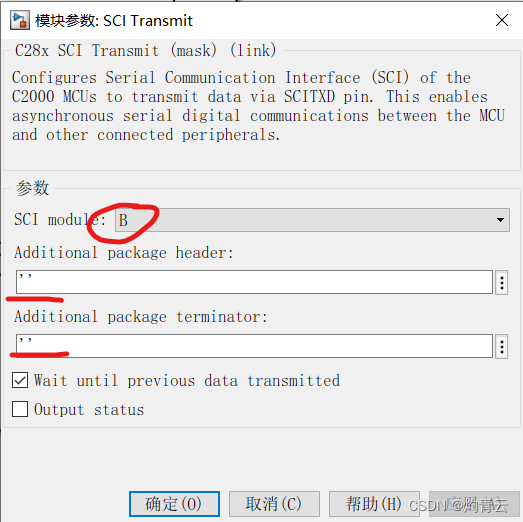

“4”是是SCI通信发送模块，打开参数设置窗口，SCI模块选择B，去掉开始符与终止符，点击确定完成设置；

图10. 6配置SCI发送模块

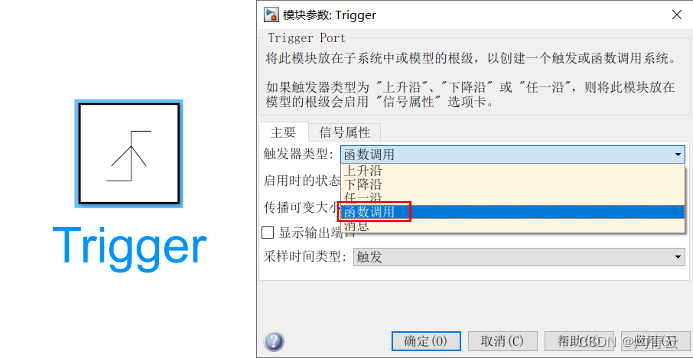

“5”是函数调用模块，查找Trigger模块，选择触发器类型为“函数调用”，完成设置。



图10. 7函数调用模块



下载运行

第一步：DSP板上电

用MATLAB/Simulink R2018b或者更高版本MATLAB打开“Lab10_SCI_Experiment.slx”；

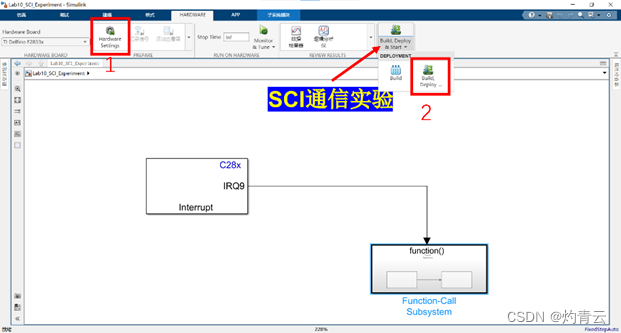

图10. 8 SCI通信实验模型

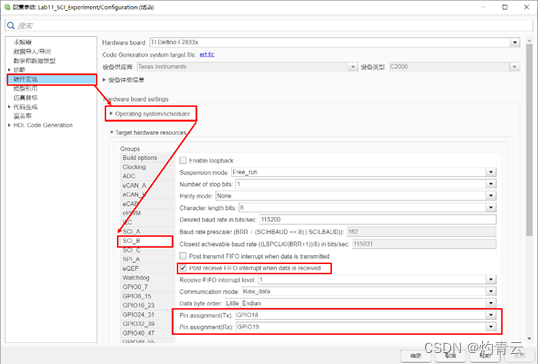

其中“1”为模型配置按钮，点击该按钮，弹出配置对话框，然后配置目标硬件的资源，在“Build Action”中设置编译选项，在“Target hardware resources”中的SCI_B栏，勾选“Post receive FIFO interrupt when data is received”，引脚分配分别选择GPIO18与GPIO19；

图10. 9 “Hardware Implementation”选项的设置

“2”是“Build，Deploy&Start”,模型编译下载按钮，点击该按钮，模型会自动编译，在matlab路径下生成目标代码，同时将程序下载至DSP核心板并自动运行。



第二步：观察实验结果

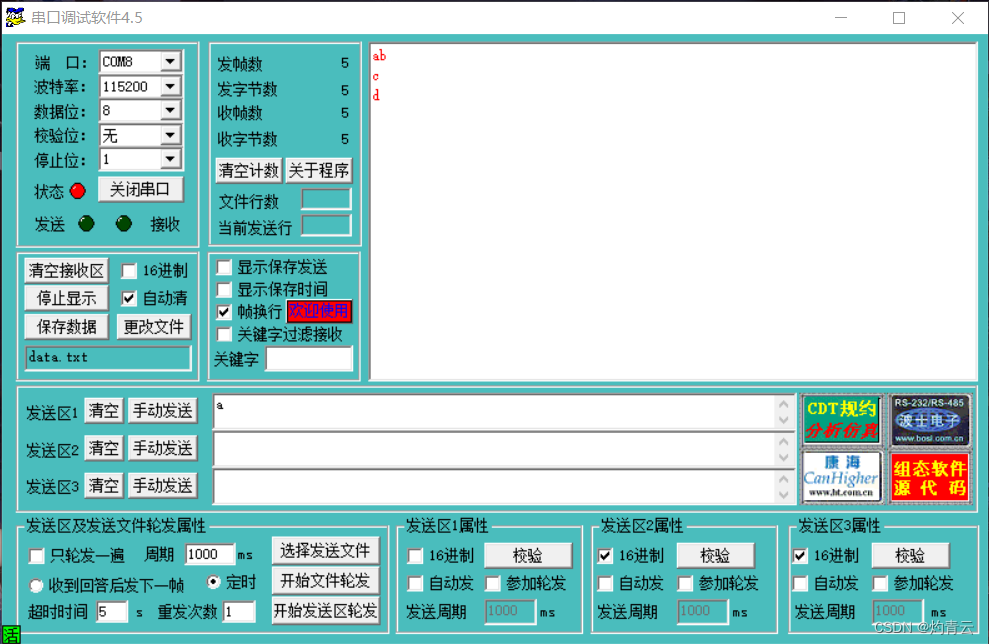

实验现象：发送单个字符“a”“b”“c”“d”如下图所示。

图10. 10 串口通信测试

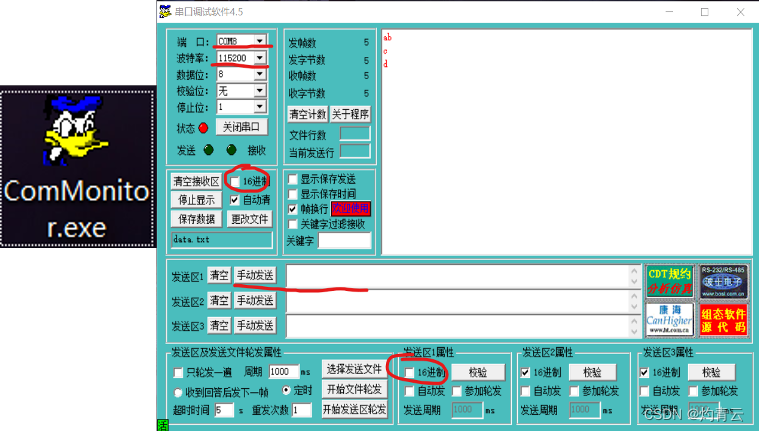

串口调试软件4.5使用注意事项：以管理员身份运行串口调试软件，根据设备管理器中的串口设备号COM—选择端口号，波特率选择115200，取消勾选接收区和发送区1的16进制选项，可在发送区1手动发送数据。

图10. 11 串口调试软件设置

以上就是代码生成SCI通信实验的所有内容啦！大家点点收藏的同时，麻烦点点赞同哦，谢谢！   代码生成模型已在闲鱼（灼青云）上架，有需要的小伙伴可以看看。

此外，附上文中用到的串口调试软件“ComMonitor”。链接：https://pan.baidu.com/s/1XlyxYKaRJeukuVZHqqeUZA?pwd=sbee
提取码：sbee
