基于DSP28335的Matlab/Simulink代码生成实验三：按键输入

硬件连接

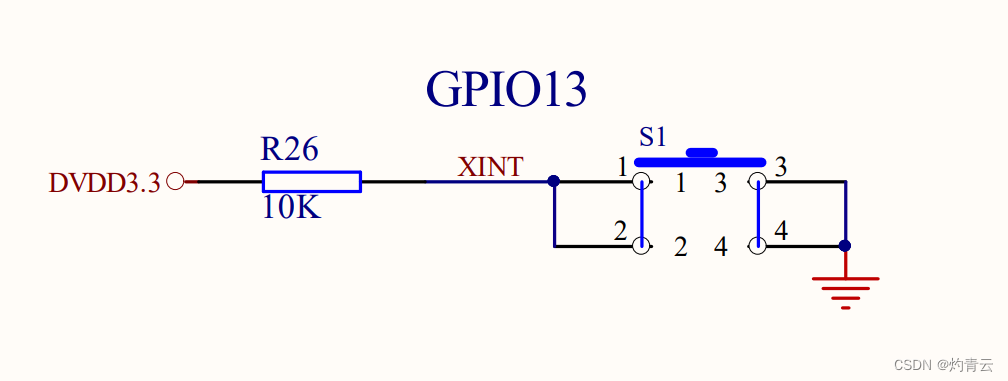

图5.1中，S1与GPIO13引脚连接；按下按键，相应的引脚接收到低电平，松开按键，接收到高电平。



图5. 1按键电路图

模型搭建

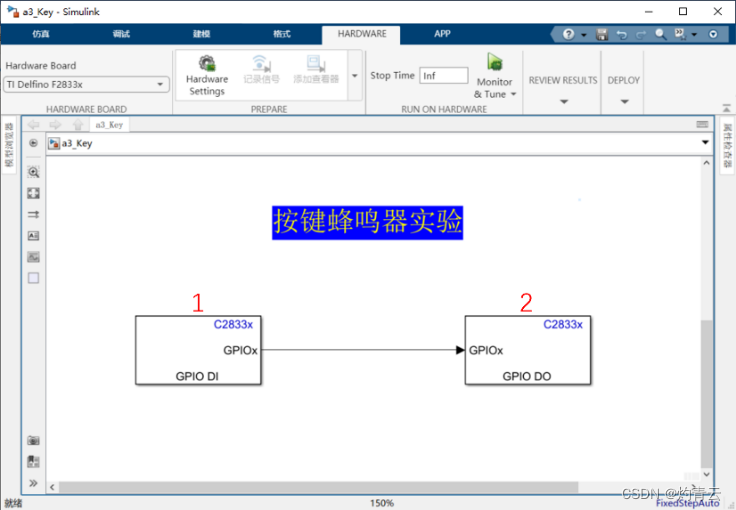

“按键蜂鸣器实验模型”，如下图：

图5. 2按键输入模型

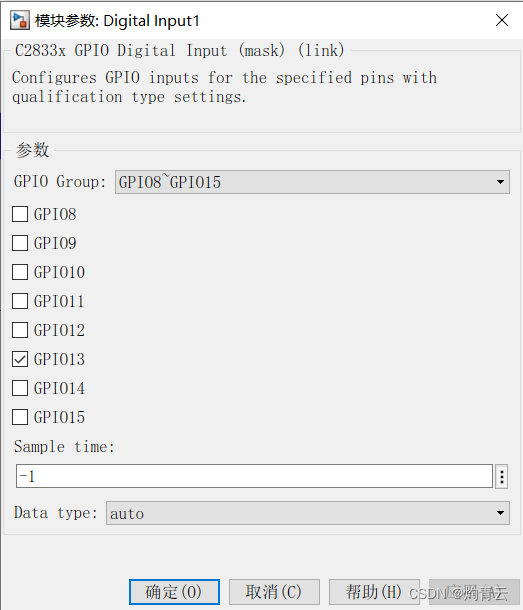

“1”是“Digital Input”模块，双击该模块，弹出“Digital Input”参数对话框，如图5.3所示。在对话框中勾选相应的引脚GPIO13，并将“Sample time”设置为-1,继承模型采样时间。

图5. 3“Digital Input”参数对话框

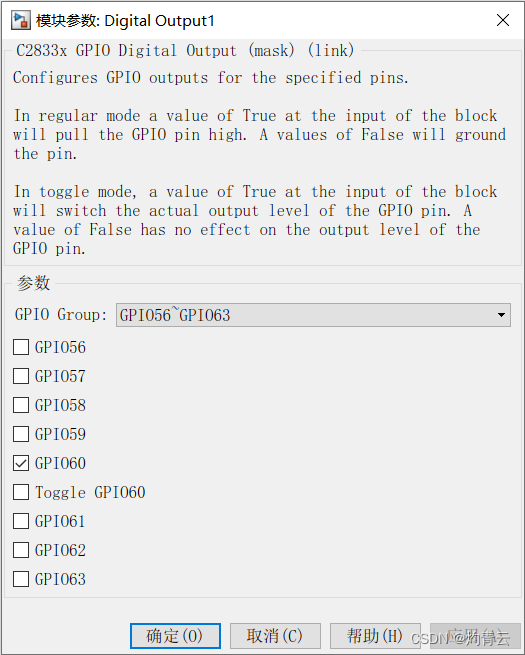

“2”模块，如图5.4所示。在对话框中勾选相应的引脚GPIO60。

图5. 4“Digital Input”参数对话框

下载运行

第一步：DSP板上电

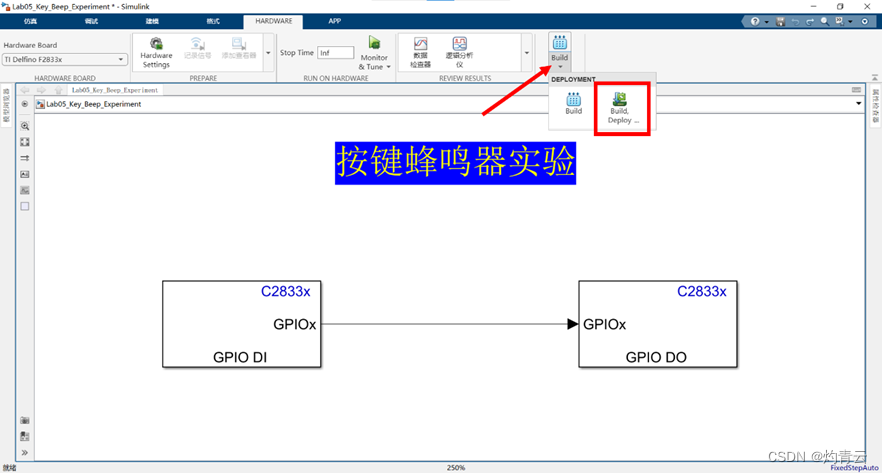

“Build，Deploy&Start”,模型编译下载按钮，点击该按钮，模型会自动编译，在matlab路径下生成目标代码，同时将程序下载至DSP核心板并自动运行，如图5.5所示。

  图5. 5按键输入实验模型

观察实验结果

实现现象：S1按下蜂鸣器响，松开按键响声停止。
