一、什么是列表和列表项

1、概念

在FreeRTOS中，有三个列表分别是就绪列表、阻塞列表与挂起列表。当任务状态改变就会迁移到其他列表中。

列表是一个双向环形链表,而链表是一种物理存储结构上非连续、非顺序的存储结构，数据元素的逻辑顺序是通过链表中的指针链接次序实现的。链表可以任意的插入与删除节点，并且不限制元素的数量。

列表项是存放在列表中的项目，用来存放FreeRTOS中的任务。

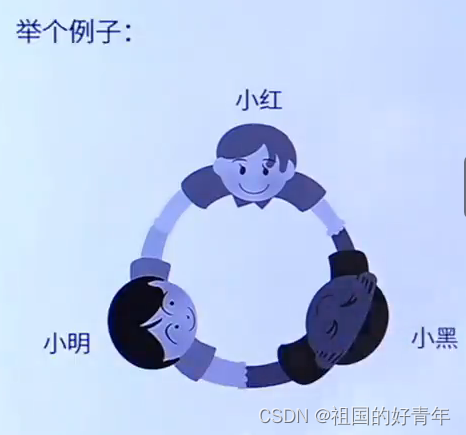

以右图举例，三个人组成的整体就作为一个列表，而每个人是这个列表中的列表项。列表项之间地址是非连续，是人为的连接到一起的。是依靠列表项中的pxNext（指向下一个地址指针）、pxPrevious（指向上一个地址指针）互相连接。相当于右图中的胳膊互相拉着。

2、FreeRTOS代码

（1）列表

typedef struct xLIST
{
    listFIRST_LIST_INTEGRITY_CHECK_VALUE      /*用来检测列表完整性*/
    volatile UBaseType_t uxNumberOfItems;     /*列表中列表项个数*/
    ListItem_t * configLIST_VOLATILE pxIndex; /*指向列表项的指针 */
    MiniListItem_t xListEnd;                  /*末尾列表项，由迷你列表项定义*/
    listSECOND_LIST_INTEGRITY_CHECK_VALUE     /*用来检测列表完整性*/
} List_t;

（2）列表项

struct xLIST_ITEM
{
    listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE           /*校验值 */
    configLIST_VOLATILE TickType_t xItemValue;          /*列表项的值，
                                                          升序插入时用来排序 */
    struct xLIST_ITEM * configLIST_VOLATILE pxNext;     /*下一个列表项*/
    struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; /*上一个列表项*/
    void * pvOwner;                                     /*任务控制块 */
    struct xLIST * configLIST_VOLATILE pxContainer;     /*列表项所在列表 */
    listSECOND_LIST_ITEM_INTEGRITY_CHECK_VALUE          /*校验值 */
};
typedef struct xLIST_ITEM ListItem_t;
