       该平台是由16nm工艺的的VIRTEX UltraScale+系列主器件XCVU13P构建的一款高性能数据处理平台，板载2组独立的64/80bit 2400M DDR4 ，每组最大容量16GByte，提供1个FMC+接口、1路PCIe x16主机接口、1个RJ45千兆以太网口，可搭配我司各类FMC子卡使用。板卡设计满足工业级要求，可用于软件无线电，雷达信号处理等。

  • VIRTEX UltraScale+ XCVU13P ；
  • 2组64bit DDR4,每组最大支持16GByte；
  • 标准FMC+接口,可搭配各类FMC子卡使用；
  • 支持PCIe gen3 x16@8Gbps/lane；
  • l板卡全部采用工业级芯片；

主芯片

lVIRTEX UltraScale+ XCVU13P

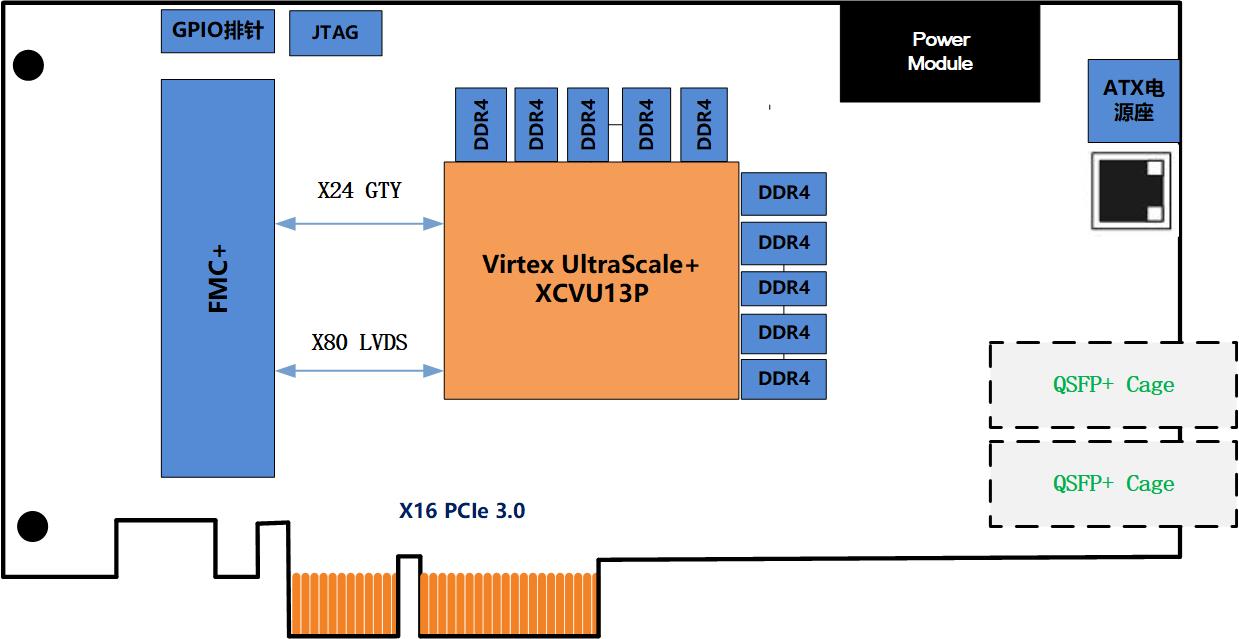

原理框图




主要技术指标

X16 PCIe互联；

支持PCIe gen3 x16@8Gbps/lane；

独立的XDMA控制器；

支持Win7/WIN10操作系统；

标准FMC+（HPC）接口，符合
