南京芯麒电子-基于XCKU060的PCIE数据采集卡

        该平台是由16nm工艺的的KINTEX UltraScale+系列主器件XCKU060构建的一款高性能数据处理平台，板载两组2组独立的72位DDR4 SDRAM，提供1个FMC+（HPC）接口、1路PCIe x8主机接口、1个RJ45千兆以太网口，可搭配我司各类FMC子卡使用。板卡设计满足工业级要求，可用于软件无线电，雷达信号处理等。

• Kintex UltraScale+ XCKU060-2FFVA1517 ；
• 2组64bit DDR4,每组最大支持4GByte；
• 标准FMC+接口,可搭配各类FMC子卡使用；
• 支持PCIe gen3 x8@8Gbps/lane；
• 板卡芯片全部采用工业级芯片；

主芯片

Kintex UltraScale+ XCKU060-2FFVA1517

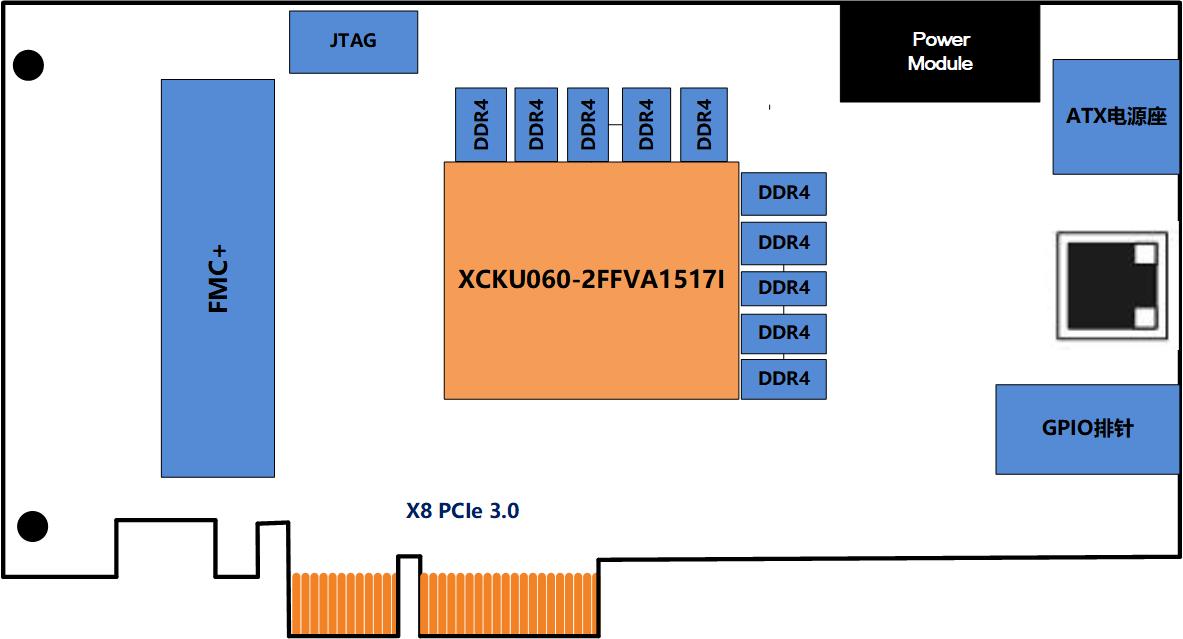

原理框图



主要技术指标

X8 PCIe互联；

支持PCIe gen3 x8@8Gbps/lane；

独立的XDMA控制器，带宽高达5GByte/s；

支持Win10/Win server操作系统；
