FMC519是一款基于FMC+标准的高采样率、高分辨率子卡产品,可实现4路16bit、12.6GSPS 回放功能。板卡DAC器件采用ADI公司AD9176芯片,与ADI公司的AD9172可以实现PIN脚兼容,通过一个高密度连接器(FMC+)可搭配各类FPGA底板一起使用,应用于软件无线电、电子战、大规模MIMO等。
- 标准FMC+子卡(ANSI/VITA 57.4);
- DAC芯片采用ADI公司AD9176芯片(兼容AD9172),可实现4路16bit 12.6 GSPS DA回放;
- 时钟选择灵活:内部时钟、外部时钟选择可由载板控制:
- 板卡芯片全部采用工业级芯片。
主芯片
2片AD9176

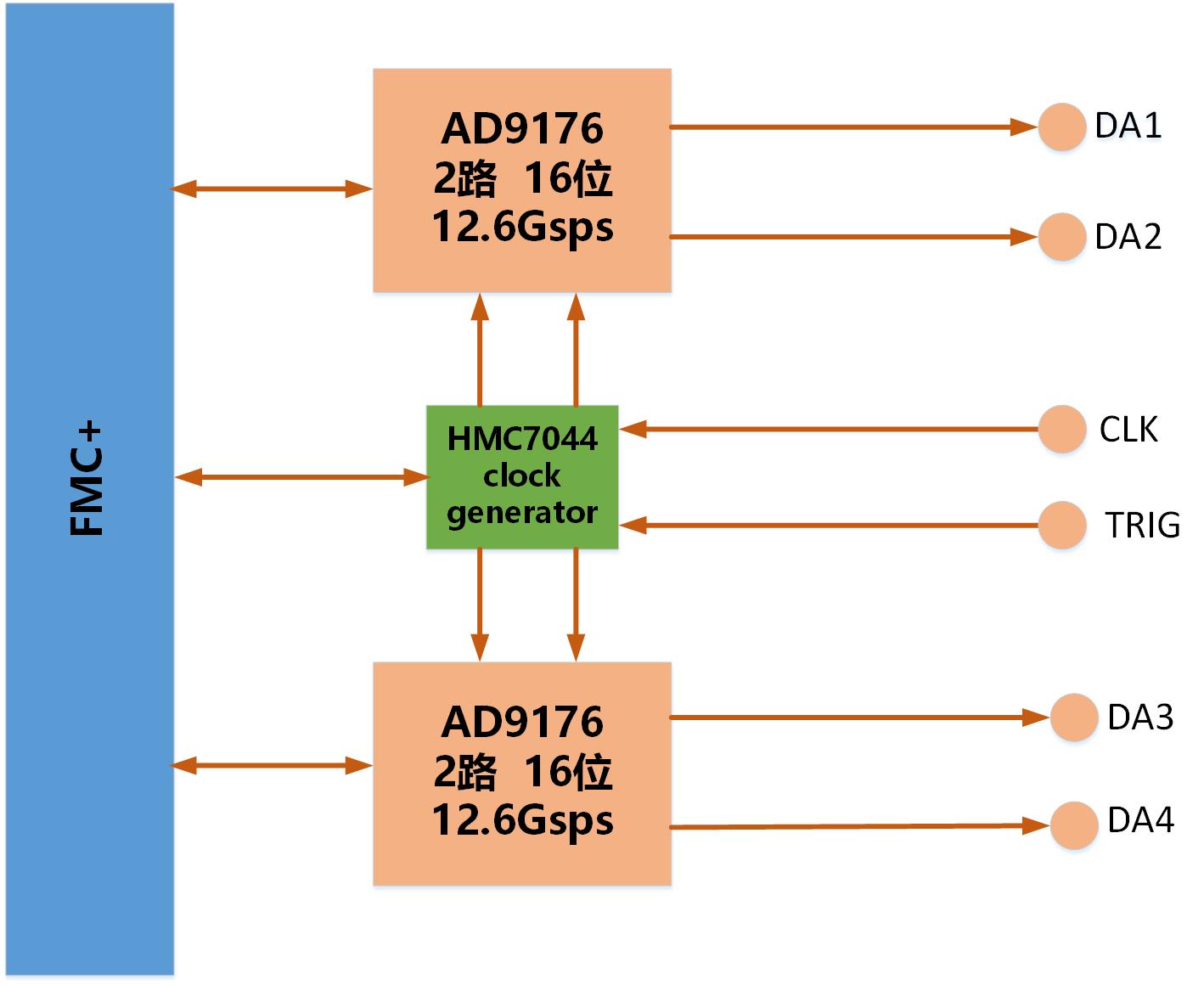

原理框图
主要技术指标
性能指标:
支持4路射频信号输出;
采用交流变压器耦合;
输出信号功率范围:≤0dbm;
AD9172:最大复数输入数据率1.54GSPS;
AD9176:最大复数输入数据率3.08GSPS;
每个通道都具有1个独立的NCO;
支持8线、15.4Gbps JESD204B接口;
48位NCO,可支持高达6GHz的频率合成;
时钟与触发:
支持外时钟模式;
板载1片高精度时钟芯片HMC7044;
支持外触发;
板载状态指示灯;
物理与电气特征
板卡尺寸:84.1 x 69mm;
板卡供电:3A max@+12V(±5%);
散热方式:风冷或导冷散热;
环境特征;
工作温度:-40°~﹢85°C;
参考设计:
支持Xilinx开发板移植;
支持在标准FMC接口的载板上进行程序移植;
可根据客户要求提供集成服务;
