RS485：一个定义平衡数字多点系统中的驱动器和接收器的电气特性的标准，该标准由电信行业协会和电子工业联盟定义。使用该标准的数字通信网络能在远距离条件下以及电子噪声大的环境下有效传输信号。RS-485使得连接本地网络以及多支路通信链路的配置成为可能。

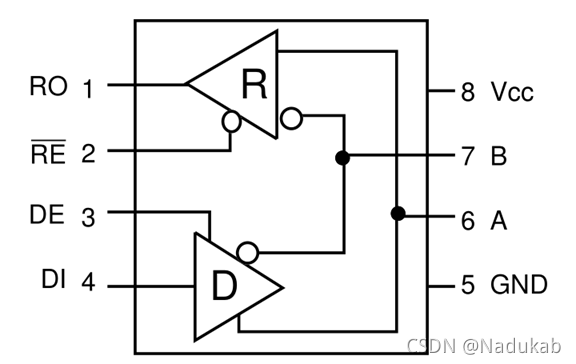

SP3485电压转换芯片：

左侧：FPGA  RO(receive out接收输出端):TX

                        DI(driver input接收端):RX

                        RE非：TX的使能，低电平有效

                        DE：高电平有效

右侧：RS485  AB为数据传输通道
