1.状态机代码设计与仿真



1.1 串口数据接收

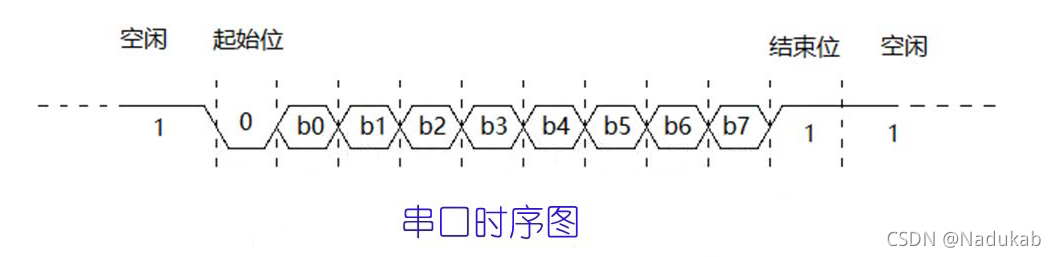

1.串口发送端空闲时为高;

2.发送端口拉低表示数据传送即将开始;

3.字节数据低位先发;

4.字节发送后拉高,表示字节传送结束;

5.字节位宽可以部位8;

常用波特率有4800、9600、115200等;

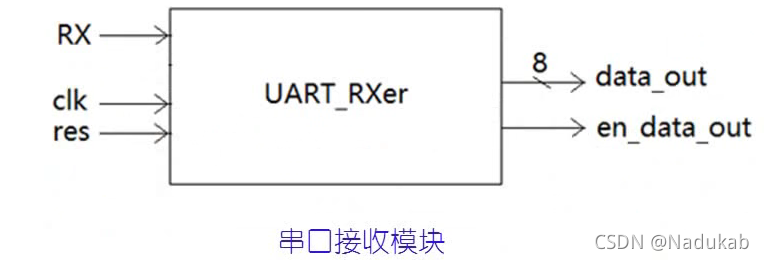

1. RX为串口输入;

2.data_out为接收到的串口字节(8位);

3.每接收完成一个字节,en_data_out就产生一个同步脉冲;

4.用户见到en_data_out即可收数;

5.波特率位4800,系统时钟频率24MHz。

状态规划:

状态1:空闲时别;                                                状态6:收b3;

状态2:等起始位;                                                状态7:收b4;

状态3:收b0;                                                         状态8:收b5;

状态4:收b1;
