本文介绍了ZYNQ FPGA进行EEPROM（24LC04）的IIC通信协议，讲解了IIC的基本概念、传输模式和时序，包括启动信号、停止信号、数据传输和应答信号。实验目的是通过FPGA向EEPROM写入和读取数据，验证通信的正确性。
EEPROM简介

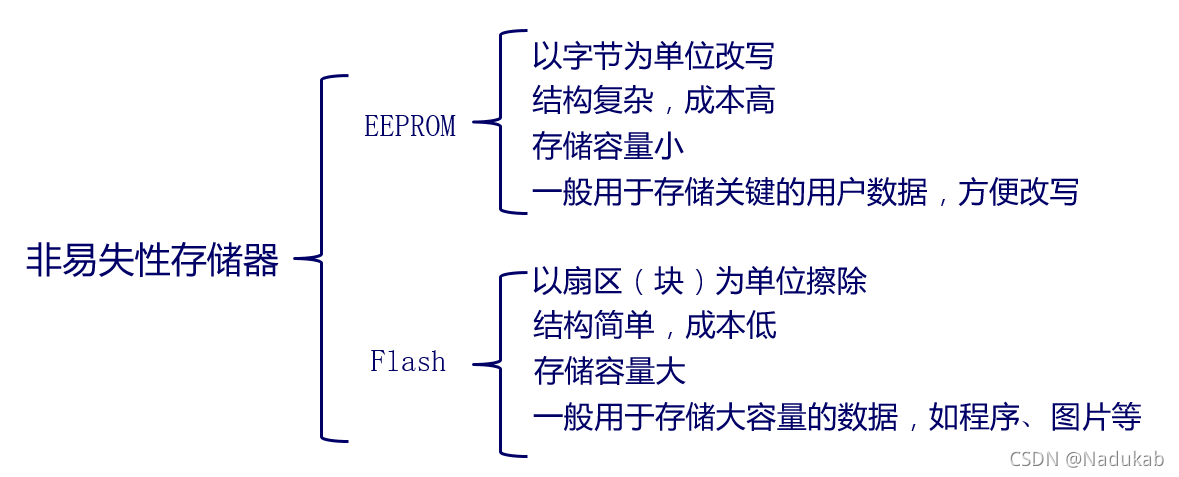

EEPROM (E2PROM，Electrically Erasable Progammable Read Only Memory)即电可擦除可编程只读存储器，是一种常用的非易失性存储器。不同厂家的产品，相同厂家不同型号、系列的产品，它们的寿命也不尽相同，100万次为常见主流产品。

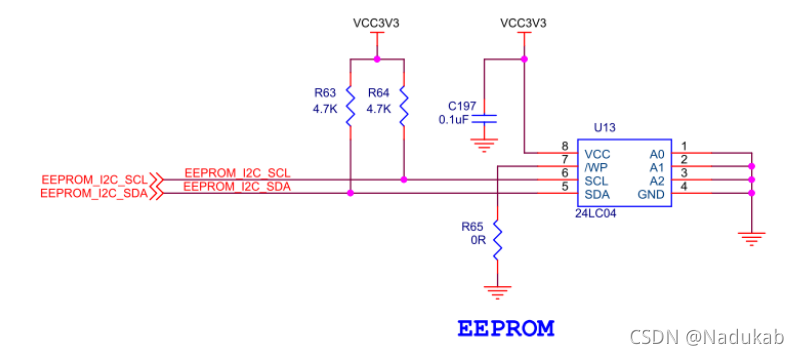

黑金开发板板载的是低电压版的224LC04：
IIC通信协议
IIC (I2C，Inter－Integrated Circuit)即集成电路总线，是一种两线式串行总线，由PHILIPS公司开发用于连接微控制器及其外围设备。多用于主机和从机在数据量不大且传输距离短的场合下的主从通信。
I2C 的两根总线各上拉一个 4.7K 的电阻到 3.3V，所以当总线上没有输出时会被拉高， 24LC04 的写保护没有使能ÿ
