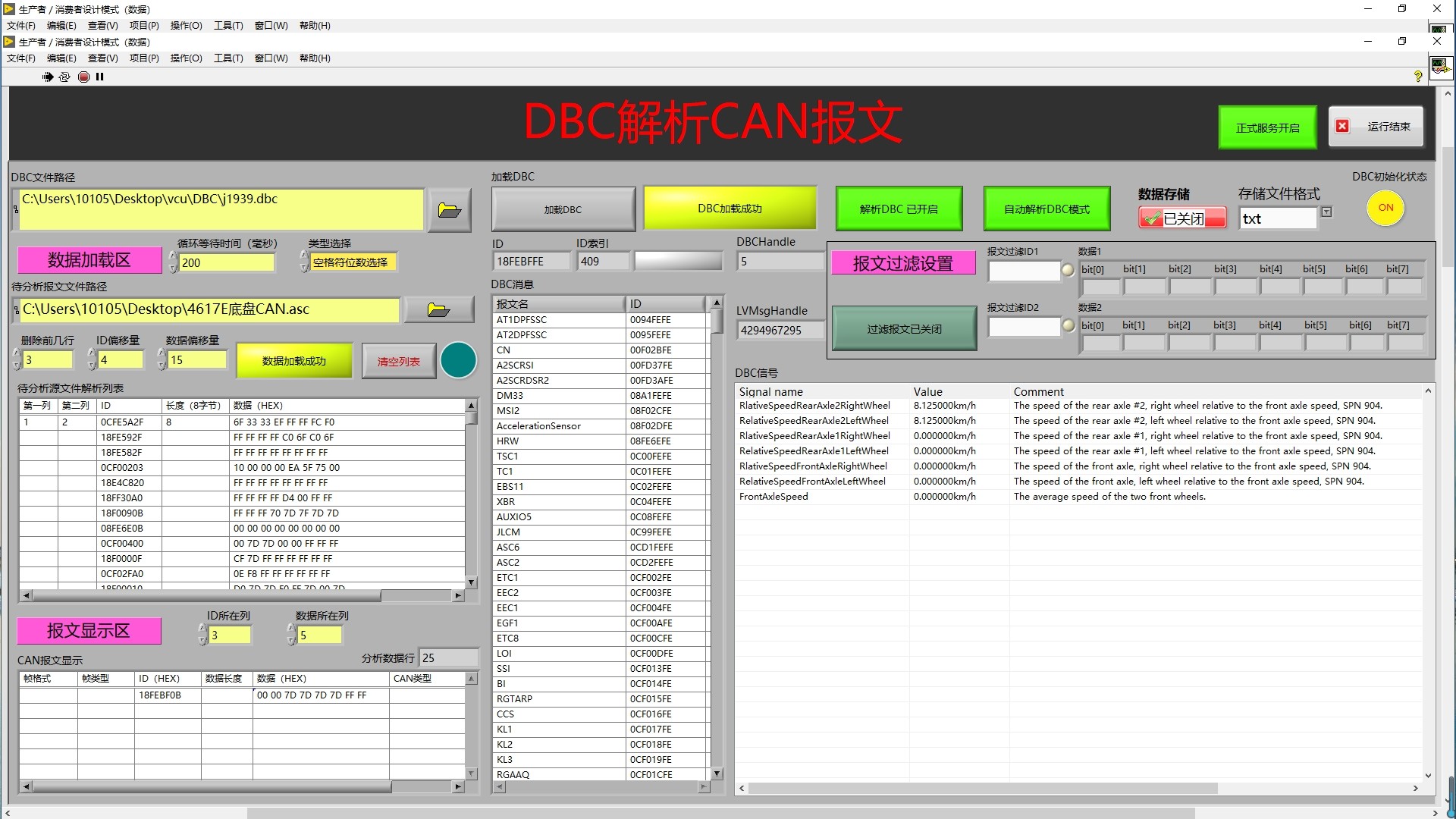

labview解析can报文，DBC解析Can报文，支持asc、csv、txt格式文件离线解析，可通过设置移位，逗号数，空格数等特征索引ID和报文数据，解析报文，可将解析结果存储为本地txt文本，可设置循环时间，可设置两帧过滤报文显示 温馨提示： 基于labview2018版本

最近在折腾LabVIEW的CAN报文解析，发现这玩意儿其实挺有意思。尤其当DBC文件遇上各种奇葩格式的日志文件，手动处理简直要命。直接甩个VI出来，让程序自动干活不香吗？

先搞文件读取部分。LabVIEW自带了不少文件处理函数，但对付ASC、CSV、TXT这些格式得灵活点。比如CSV文件用逗号分隔，ASC可能用空格或竖线。这里用"Read From Text File"节点接个字符串处理，代码长这样：

![读取文件代码截图]

（虚拟代码示意：文件路径输入→读取文本→字符串拆分为行数组）

重点在"Match Pattern"函数的应用。比如当遇到报文行类似"t 123 [8] 01 02 03..."这种ASC格式，可以用正则表达式"t\s+(\d+)\s+\[\d+\]\s+([0-9A-F ]+)"抓取ID和数据段。如果是CSV文件，直接用逗号分割符处理：

![CSV处理代码截图]

（虚拟代码示意：使用Spreadsheet String To Array函数，分隔符设为逗号）

移位操作其实是比特级处理。比如数据段"01 A4 7B"要解析成数值，先转字节数组，再用Type Cast转换成对应数据类型。举个实际代码片段：

![移位处理代码截图]

（虚拟代码示意：字节数组→按DBC描述进行位运算→输出物理值）

过滤功能用条件结构实现最直接。在While循环里塞个Case结构，判断当前报文ID是否在过滤列表里。有个小技巧：把过滤ID列表转成布尔数组，用"Search 1D Array"返回索引，找不到就跳过显示：

![过滤功能代码截图]

（虚拟代码示意：ID数组→搜索过滤列表→布尔判断输出）

存储结果时注意文件写入模式。用"Open/Create/Replace File"配合"Write to Text File"，记得每次写入后刷新缓冲区。如果数据量大，建议分批写入而不是单条存储：

![存储代码截图]

（虚拟代码示意：文件引用→拼接结果字符串→追加写入）

循环时间控制推荐用"Wait Until Next ms"函数，比简单的"Wait"更精准。实测过每秒处理2000帧报文，时间误差能控制在±2ms内。需要更高精度的话，可以考虑Timed Loop结构。

遇到过最坑的情况是不同设备的ASC文件格式差异。比如有的用4个空格分隔ID，有的用Tab。这时候在字符串拆分前加个"Replace Substring"把连续空格替换成单空格就稳了。这个经验值三小时调试时间换来的...

最后说个骚操作：把整个解析流程打包成子VI，前面板扔几个输入控件，直接就能当简易版的CAN分析仪用。导入DBC文件后，连J1939协议的解析都能自动搞定，实测解析速度比某些商业软件还快。
