三菱FX5U这货的以太网通讯算是工控圈里的基本功了。今天咱们直接上手搞LabVIEW通讯VI，不整虚的，重点放在D寄存器的读写操作。老司机都懂，实际项目中数据交互才是硬需求。

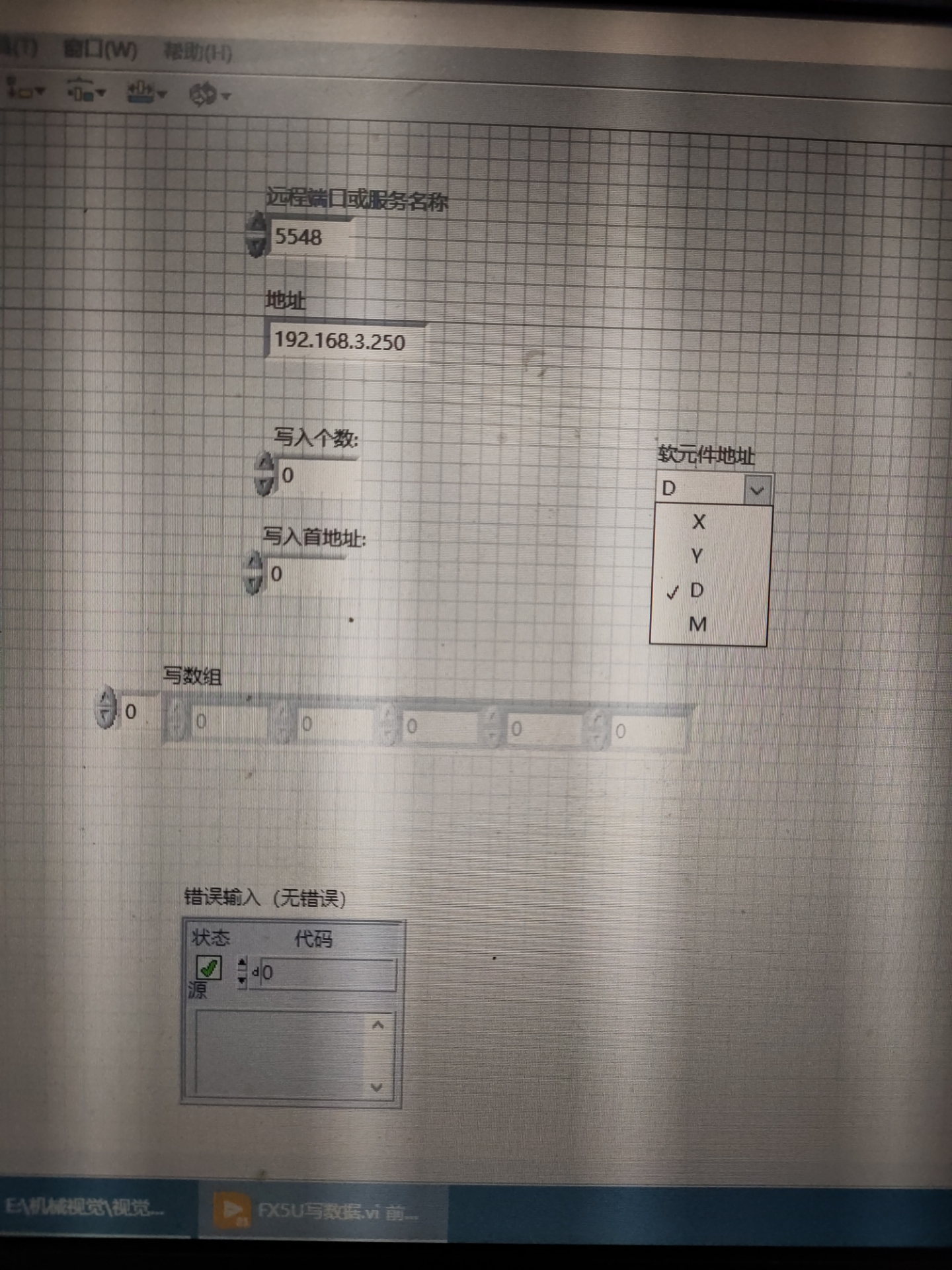

先甩个基本框架出来。在LabVIEW前面板拖个TCP通信节点出来，IP地址填PLC的实际地址（比如192.168.3.10），端口号5561是三菱默认的MC协议端口。注意这里有个坑——FX5U的以太网模块得提前配好通讯参数，GX Works3里设置成允许MC协议访问，别到时候连不上抓瞎。

TCP Open Connection.vi
↓
TCP Write.vi → 发送指令帧
↓
TCP Read.vi → 接收响应数据
↓
TCP Close Connection.vi

读写D寄存器最关键的是构造正确的指令报文。三菱的MC协议3E帧格式记好了：头码+子头+命令+地址+数据长度。比如读D100开始的10个寄存器，报文得这么拼：

字节数组示例：
50 00 00 FF FF 03 00 0C 00 00 01 04 00 00 A8 0D 00 00 00 01

这里解释几个关键位：

LabVIEW处理二进制数据建议用"Flatten To String"函数，配合类型转换节点。遇到过数据错位的老铁应该知道，字节序问题能坑死人。FX5U用的是Big-Endian，所以读取回来的数据记得用Swap Bytes函数处理。

写数据时更要注意报文结构。举个写入D200的实例：

写指令报文：
50 00 00 FF FF 03 00 14 00 00 01 14 00 00 C8 0A 00 00 00 01 00 00 00 01 2C

最后四位0x012C对应十进制的300，就是要写入的值

实际项目中得做好超时重试机制。在TCP Read后面挂个Elapsed Time控件，超过500ms没响应就触发重连逻辑。别小看这个，现场网络波动时能救命。

数据解析部分推荐用"String To Byte Array"转换后拆解。比如读回的数据帧：

响应帧示例：
D0 00 00 FF FF 03 00 0E 00 00 01 00 00 A0 00 00 00 01 00 0B B8

有效数据从第19字节开始，每两个字节一个寄存器值

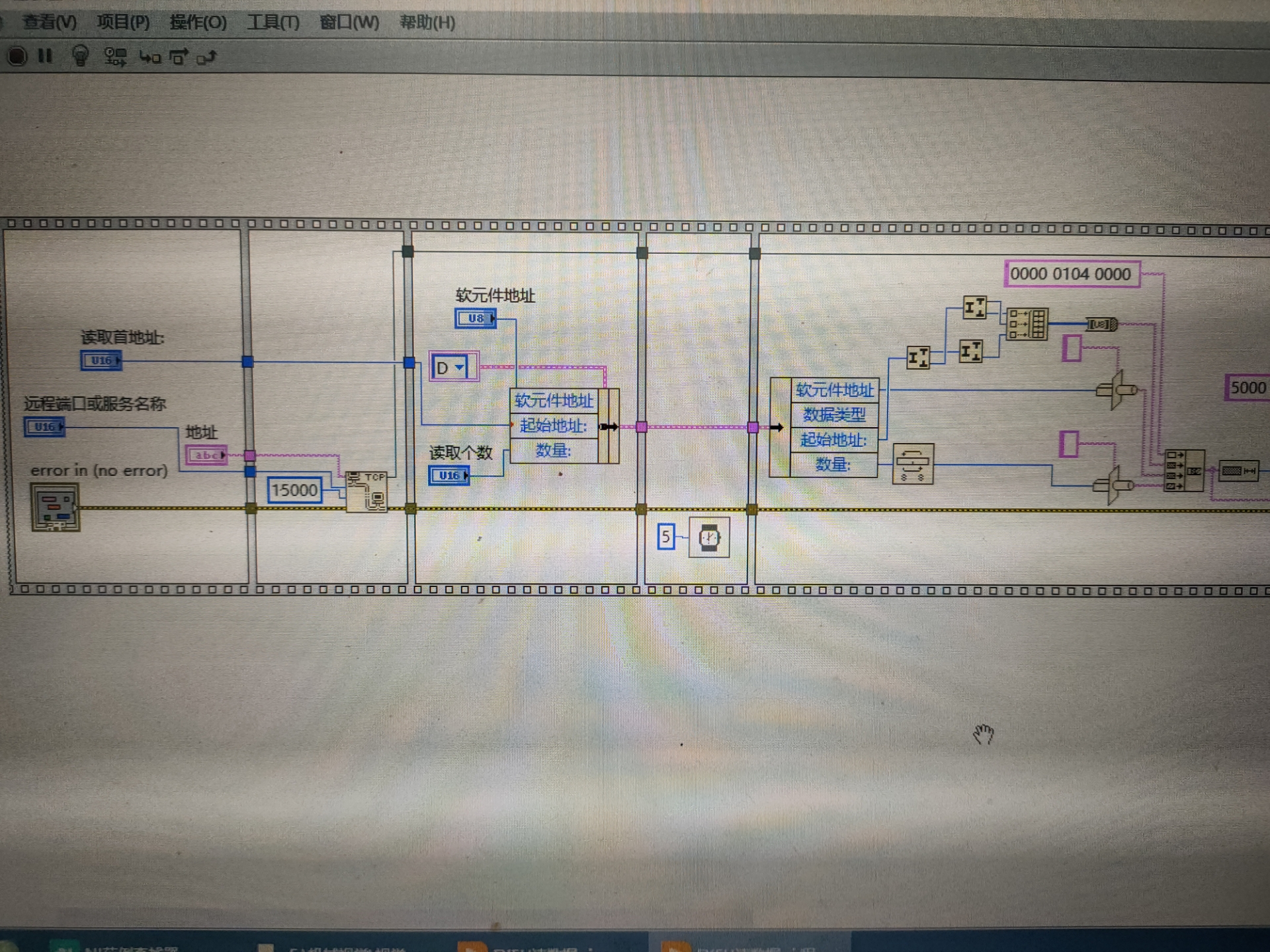

最后来个完整VI结构建议：

实测过的项目记得在数据读写后加个0.5秒的等待，别把PLC干死机了。有条件的可以封装成子VI，把IP地址、寄存器地址、读写值做成输入参数，方便重复调用。
