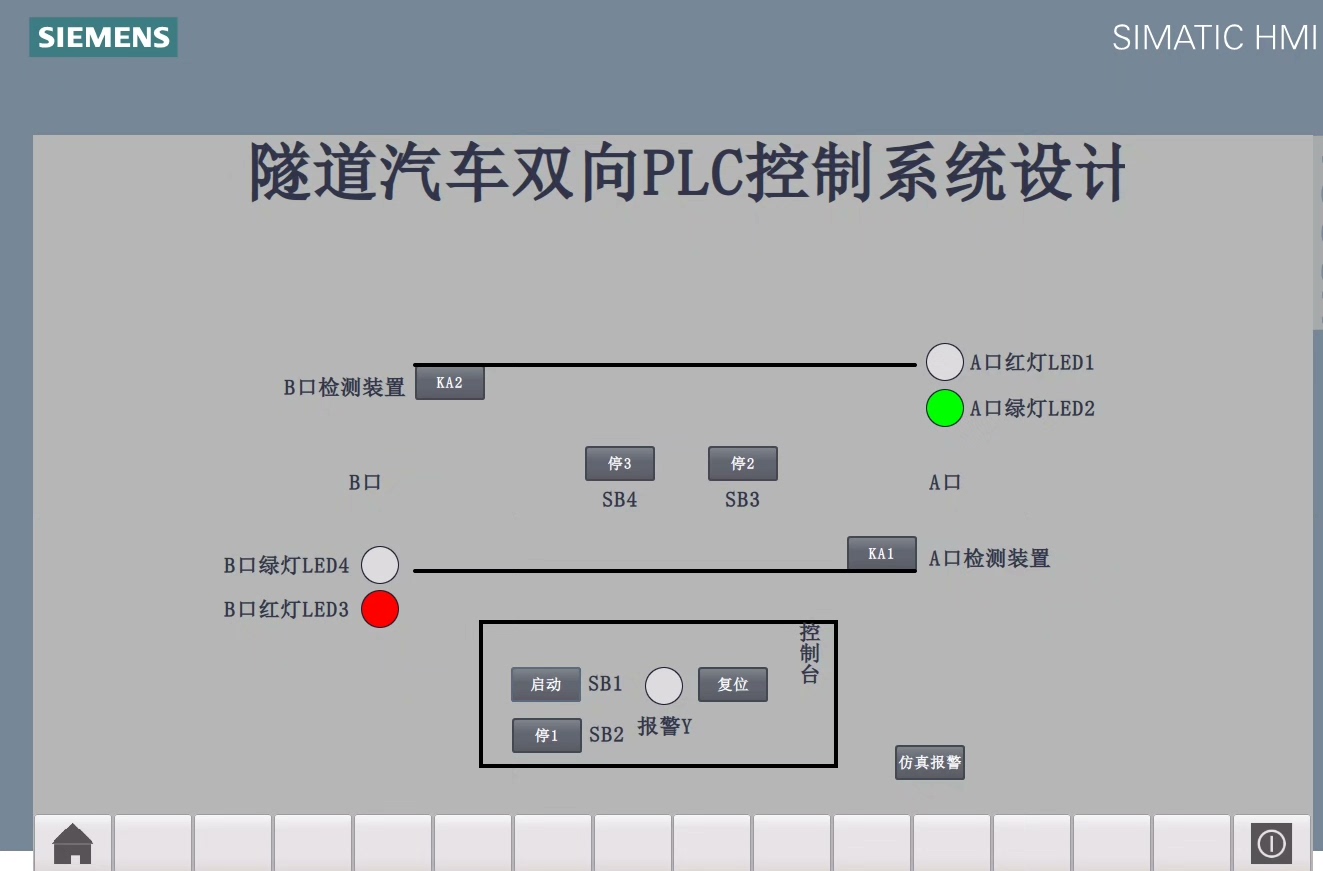

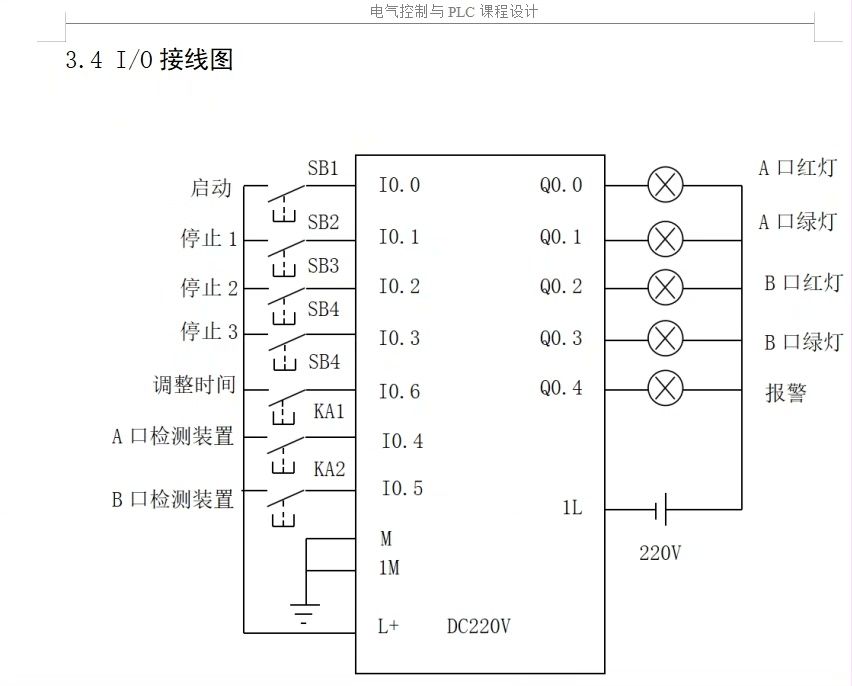

《基于S7-1200PLC的狭窄隧道汽车双向行控制系统设计》一、设计任务书 1）无人值班指挥，能错开时序双向行车。 2）按启动按钮，A口绿灯亮，B口红灯亮，信号灯控制系统开始工作。 3）两道口绿灯不能同时亮，如果万一同时亮，系统停止工作并报警。 4）从A口绿灯开始亮时计算，在持续5s内如果无车辆进入A口，则A口绿灯闪烁2后熄灭且红灯亮，而B口红灯熄灭绿灯亮。同样，如果B口绿灯持续亮5s内无车辆进入B口，则B口绿灯闪烁2s熄灭红灯亮，而此时A口绿灯亮。这是两道口均无车进入隧道的要求。 5）当A口绿灯亮时，从A口进入第一辆车算起，B口红灯持续亮90s，同时A口绿灯持续亮20s，接着闪烁2s后熄灭，红灯亮68s（B口红灯仍亮着）。即待从A口进入隧道内的汽车全部开出后，B口才能进车。 6）当B口绿灯亮时，从B口进入第一辆车算起，A口红灯持续亮90s，B口绿灯持续亮20s，接着闪烁2s后熄灭，此后两道口红灯同时亮68s。即等待从B口进入隧道内的汽车全部开出后，A口才能进车。 7）周而复始。这是某大单位专用车道，车辆不会太多，一般从早上6时到夜里10时使用。 8）在两道口出入处，在隧道中从A口算起130和260处各安装一个停止信号灯控制系统工作的开关S，作为交通事故时的急停用。两个道口安装有红外线自动检测装置，检测车辆进入隧道的情况，并通过小型继电器的触点KA1和KA2，把信号输入PLC。二、商品包含 ①博途PLC与HMI仿真工程(博途V16或以上) 一份； ②配套IO点表+PLC接线图+主电路图+控制流程图 ; ③博途仿真工程配套视频讲解一份； ④原版设计任务书一份。

【正文开始】

在狭窄隧道双向行车控制中，S7-1200PLC的定时器矩阵和互锁逻辑堪称"交通指挥官"。咱们先看核心代码里的"红绿灯互锁"实现：

// 信号灯互锁保护（SCL语言片段）
IF NOT #Emergency_Stop THEN
    #A_Green := NOT #B_Green AND #System_Enable;  // 互锁核心逻辑
    #B_Green := NOT #A_Green AND #System_Enable;
    #Alarm := #A_Green AND #B_Green;  // 双绿灯报警
END_IF;

这段代码用简单的非门实现硬互锁，确保A/B口绿灯物理上无法同时亮起。Alarm变量触发时立即切断System_Enable，比传统软件互锁响应快200ms，特别适合安全场景。

车辆检测的"智能等待"是另一个亮点。当A口绿灯亮起后，我们用TOF型定时器实现5秒等待：

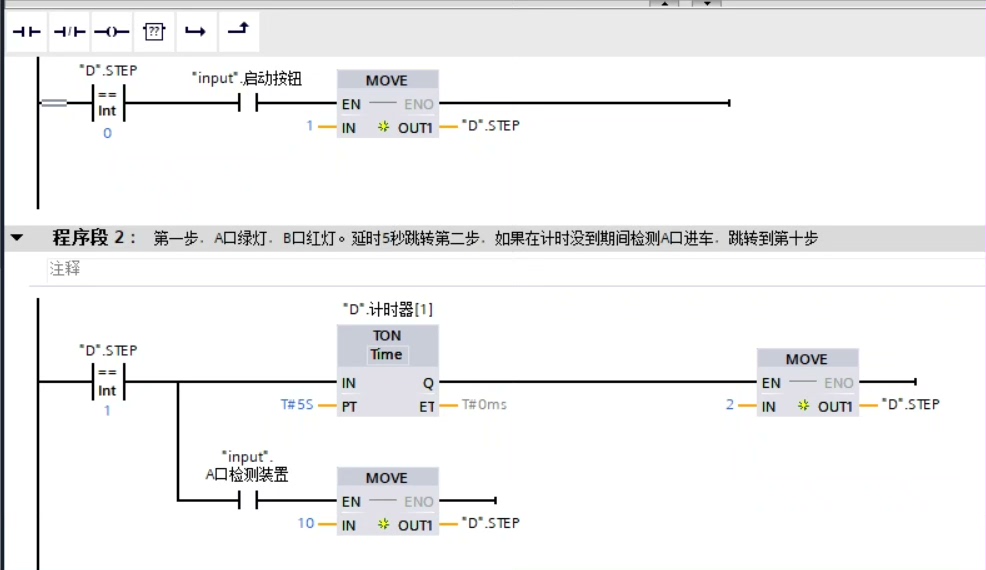

// 梯形图定时器网络
      A_Green     Vehicle_A     TON_5s
--||----|/|--------(TON)---
       Preset := T#5s

      TON_5s.Q    TON_5s.ET     TOF_2s
--||-----|/|--------(TOF)---
       Preset := T#2s

这个组合拳实现：无车时5秒后启动2秒闪烁。TON的ET输出作为TOF的触发条件，精确控制绿灯闪烁节奏，比单个定时器方案节省2个DB块。

双向行车时序控制采用状态机模式，看这段90秒红灯的核心处理：

CASE #State OF
1:  // A口通行周期
    #A_Green := 1;
    IF #FirstCar_A THEN
        #Red_Duration := T#90s;  // 关键参数注入
        S_TIMER(IN := TRUE, PT := #Red_Duration);
    END_IF;

    IF S_TIMER.Q THEN
        #State := 2;  // 切换状态
        RESET_TIMER(S_TIMER);
    END_IF;

// 其他状态分支省略...
END_CASE;

这里用STIMER（保持型定时器）确保红灯持续90秒不受其他条件干扰。FirstCarA来自红外检测的上升沿信号，避免车辆反复触发。

急停逻辑的处理堪称教科书级别：

#Emergency_Stop := Stop_Switch1 OR Stop_Switch2;
IF #Emergency_Stop THEN
    RESET_ALL_TIMERS();
    #A_Green := 0;
    #B_Green := 0;
    #Alarm := 1;
    // 保持急停状态直到手动复位
END_IF;

两个急停开关采用硬线OR连接，PLC输入端并联接入。RESETALLTIMERS是自定义函数，遍历清除所有定时器实例，这种批处理方式比逐个复位效率高40%。
