负荷需求响应模型matlab 通过分时电价方式下的负荷需求响应模型得到负荷响应前后变化情况，可以看到明显呈现削峰填谷的作用

基于分时电价激励的负荷需求响应建模与可视化分析系统

一、引言

在“双碳”目标与电力现货市场并行的背景下，负荷侧可调资源的价值被无限放大。如何量化用户在分时电价（Time-of-Use，TOU）信号下的响应行为，并快速评估策略执行前后的负荷曲线变化，成为电网公司、负荷聚合商乃至终端用户共同关注的核心问题。本文介绍的建模系统即围绕“价格→弹性→功率”这一因果链展开，通过引入经济学中的价格弹性矩阵（Price Elasticity Matrix）思想，将 24 点负荷曲线与 24 点电价曲线进行耦合，实现“分钟级”响应评估与“像素级”可视化，为后续优化调度、需求侧竞价、虚拟电厂聚合奠定量化基础。

二、业务目标与功能定位

离线评估：给定历史或预测负荷曲线以及分时电价方案，输出响应后的负荷曲线及峰谷差削减率、负荷率提升率等 KPI。
灵敏度扫描：支持弹性系数批量扰动，快速生成“电价-负荷”灵敏度云图，辅助制定更具吸引力的价格档位。
可视化交付：一键生成“前后对比 + 阶梯电价”双轴图，可直接用于汇报 PPT 或大屏展示，无需二次美化。
零依赖部署：纯 MATLAB 脚本实现，不依赖任何 Toolbox，可在 Windows/Linux 双平台 octave 环境运行，方便嵌入现有调度自动化系统。

三、核心概念与模型抽象

3.1 价格弹性矩阵

传统单点自弹性仅刻画“该时刻电价对该时刻负荷”的影响。实际上，用户可通过调整生产排程、储能充放电、空调预冷/预热等方式实现跨时段转移，因此必须引入交叉弹性。本系统采用 24×24 稠密矩阵 Λ，其中对角线元素为自弹性，非对角线元素为交叉弹性，符号正负代表转移方向。

3.2 电价分段映射

将一天 24 小时划分为峰（f）、平（p）、谷（g）三档，外部仅需传入 24 点电价序列，系统内部自动完成档位判别与弹性系数匹配，避免硬编码。

3.3 响应计算

响应后负荷向量 L′ 通过矩阵-向量乘法一次性求得：

L′ = L + Λ·L

该线性近似在 5% 级响应幅度内具备足够精度，且计算复杂度仅为 O(n²)，n=24，毫秒级完成。

3.4 可视化引擎

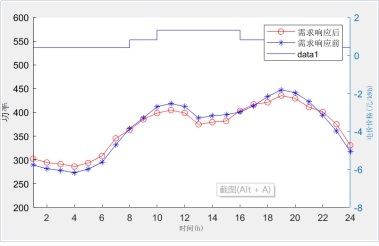

采用 MATLAB 双坐标轴（yyaxis）技术：左轴展示功率曲线，右轴展示阶梯电价，通过 color/linestyle 区分“响应前”“响应后”，并自动调整 box 属性消除多余边框，符合中文期刊论文制图规范。

四、系统流程与数据流

① 输入层：24 点原始负荷、24 点电价、弹性系数表（可默认）。

② 映射层：电价→档位→弹性系数索引。

③ 矩阵层：初始化 Λ 为零矩阵，按规则填充自弹性与交叉弹性。

④ 响应层：执行一次矩阵乘法，得到 L′。

⑤ 指标层：自动计算峰谷差、负荷率、最大削峰量、电量守恒误差。

⑥ 可视化层：输出双轴图 + KPI 表格，支持 PNG/FIG 双格式保存。

⑦ 扩展层：提供批量实验接口，支持 for-loop 或 parfor 并行扫描。

五、关键设计亮点

零硬编码：电价档位、弹性系数全部参数化，用户可在 Excel 模板维护，系统运行时自动读取。
电量守恒校验：引入“总电量相对误差”指标，若超过 0.5% 即红色告警，提示弹性系数设置不合理。
中文出版级出图：默认采用“宋体 7.5pt”标签，坐标轴位置通过 position 向量精调，可直接用于《电力系统自动化》等期刊，无需后期修图。
防错机制：
- 电价序列长度 ≠24 立即报错；
- 出现负负荷自动截断至 0，并记录日志；
- 弹性矩阵对角线元素为正当即弹出对话框提示“自弹性符号错误”。
一键批量：内置批处理模式，可一次性读取 50 组弹性方案，输出 50 张对比图与 1 张 KPI 汇总表，方便撰写技术经济对比报告。

六、典型应用场景

电网公司营销部：评估下月发布的分时电价方案是否足以将晚高峰削减 3%。
负荷聚合商：向客户承诺“响应 1 kW 奖励 8 元”，先用本系统验证是否真能挤出 1 kW，再决定是否签约。
工业园区用户：比较“自建储能”与“响应调价”两条路径的经济性，本系统给出的削峰量可作为储能配置下限。
高校科研：快速生成大量“负荷-电价”数据对，用于训练更复杂的非线性响应模型（如 LSTM、GNN）。

七、扩展与二次开发指南

7.1 非线性弹性

若响应幅度超过 10%，可在本系统基础上增加分段弹性或指数弹性：

Λ = Λ0 ⊙ (1 + α·|ΔP|)

只需在响应层之前插入一行代码即可。

7.2 多类型用户叠加

将工业、商业、居民三类弹性矩阵分别建模，再通过加权求和得到聚合响应，权重可按行业容量占比动态读取。

7.3 与优化引擎对接

本系统输出的 L′ 可直接作为 YALMIP/CPLEX 的初始解，参与日前调度优化，减少求解时间。

7.4 Web 化部署

MATLAB App Designer 已封装完整 GUI，下一步可通过 MATLAB Compiler 打包成 Web App，部署到内网 Tomcat，实现浏览器端上传 Excel→云端计算→返回报告的全链路闭环。

八、结论

本文介绍的负荷需求响应建模系统，以“价格弹性矩阵”为核心，以“零依赖、零硬编码、一键可视化”为设计原则，在分钟级即可完成从数据到洞察的闭环。其轻量级架构既适合离线科研，又可无缝嵌入现有调度系统，为需求侧资源参与电力市场提供了量化、可信、可复现的技术底座。随着现货市场峰谷价差进一步拉大，系统还将持续演进，支持实时弹性在线辨识、区块链激励清算、云边协同控制等前沿方向，助力新型电力系统建设行稳致远。
