基于MATLAB的简易脑电信号处理系统设计与实现：包含GUI界面、可运行代码、报告与PPT

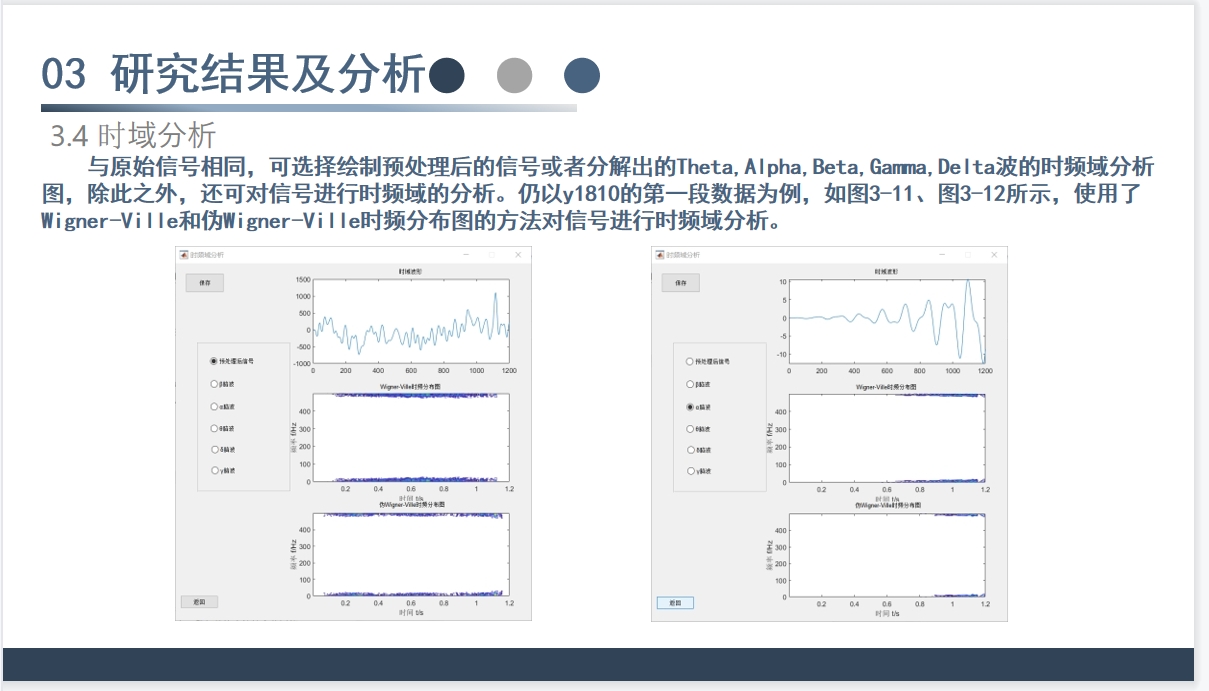

脑电信号处理系统设计 matlab实现 包含可运行代码+gui界面+报告+ppt 是自己设计实现一个简单的脑电信号处理系统，实际处理功能很有限！不可以用于数据处理工作！！数据处理请自行下载eeglab。 这只是一个做着玩的小项目，体验理解多于功能完善。 功能：设计gui界面实现选择输入一段脑电信号，对信号进行显示、时频域分析、预处理、分解 预处理包含50Hz陷波、软阈值小波去噪、低通滤波 分解指设计滤波器将信号分解为Theta,Alpha,Beta,Gamma,Delta波，并可绘制其相应的频域图像 时频域分析采用Wigner-Ville和伪Wigner-Ville时频分布图 gui界面可选择导入信号和对信号的哪一段数据进行处理，可进行图像保存 此代码适用于矩阵形式为64导联*1200ms脑电*段数的数据。 形式不同的数据需要改变第一段数据读取显示的代码，其余代码无需改变。 会提供四段符合的数据便于演示

脑电信号处理系统功能说明

引言

脑电信号处理系统是一个集信号采集、预处理、特征提取与分类识别于一体的综合性软件平台。该系统旨在通过对脑电信号（EEG）的深入分析，为脑疾病诊断、脑机接口（BCI）及认知科学研究提供有力支持。本文将详细介绍该系统的各项功能及其实现原理，但避免泄露核心代码细节。

系统架构概述

系统采用模块化设计，主要分为四大模块：数据导入模块、预处理模块、特征提取模块和分类识别模块。各模块之间通过标准接口进行数据交换，确保了系统的高内聚低耦合特性。

数据导入模块

功能描述

数据导入模块负责从外部数据源（如.mat文件）加载脑电信号数据。系统支持多导联、多段数据的批量导入，并能够自动识别数据的采样率、导联数及段数等关键参数。

实现要点

文件格式支持：系统能够解析.mat格式的脑电信号文件，该文件通常包含导联数、采样点数及段数等关键信息。

参数自动识别：通过读取文件头部信息，自动确定数据的采样率（如1020Hz）、导联数（如64导联）及段数（5~8段不等）。

数据分段处理：为便于分析，系统默认对每组数据的前五段进行处理。

预处理模块

功能描述

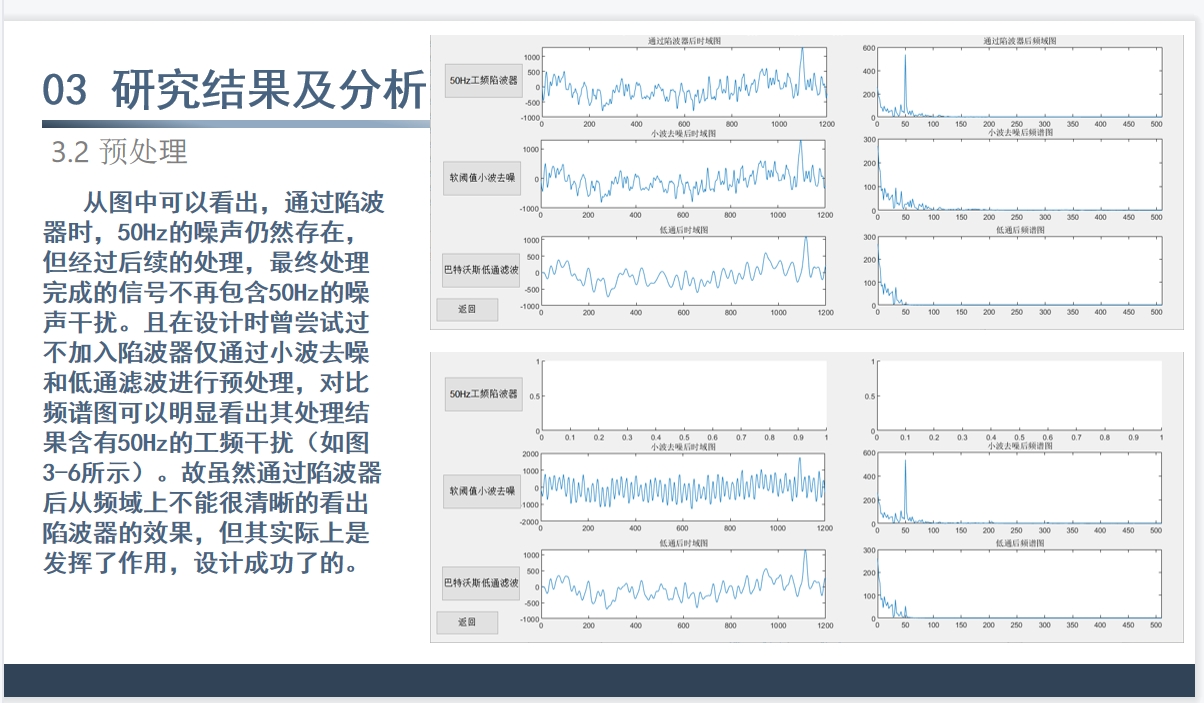

预处理模块是脑电信号分析的关键环节，旨在去除信号中的噪声与干扰，提高信号质量。该模块主要包括陷波滤波、小波阈值去噪及低通滤波三个子模块。

子模块详解

1. 陷波滤波

功能：去除脑电信号中的工频干扰（如50Hz）。

实现原理：设计一个50Hz的IIR陷波器，通过调整陷波频率和阻带宽度参数，有效压制工频噪声。

效果验证：通过对比处理前后的频谱图，验证陷波器的有效性。

1. 小波阈值去噪

功能：抑制信号中的随机噪声，增强有用信号成分。

实现原理：采用Mallat算法对信号进行小波分解，通过设定合适的阈值，对小波系数进行量化处理，保留大于阈值的系数，重构信号。

优势：相比传统滤波方法，小波去噪能更好地保留信号的时频特性。

1. 低通滤波

功能：滤除高频噪声，保留脑电信号的有效成分。

实现原理：设计一个30Hz的巴特沃斯低通滤波器，根据脑电信号的频率特征，有效滤除高频干扰。

滤波器选择：巴特沃斯滤波器因其通带平坦、阻带衰减快的特性，被广泛应用于脑电信号处理中。

特征提取模块

功能描述

特征提取模块旨在从预处理后的脑电信号中提取出具有区分度的特征，为后续的分类识别提供基础。该模块主要包括时域分析、频域分析及信号分解三个子模块。

子模块详解

1. 时域分析

功能：分析脑电信号幅度随时间的变化，反映神经活动随时间的过程。

实现方法：绘制信号的时域波形图，计算信号的均值、标准差等统计特征。

1. 频域分析

功能：揭示信号的频域特性，区分不同神经活动状态。

实现方法：通过傅里叶变换将时域信号转换为频域信号，绘制幅度谱、相位谱及功率谱图。

1. 信号分解

功能：将脑电信号分解为不同频段的子波（如Theta、Alpha、Beta、Gamma、Delta波），便于分析各频段的特性。

实现方法：设计带通滤波器（如FIR滤波器）和低通滤波器（如巴特沃斯滤波器），对预处理后的信号进行滤波处理。

滤波器优化：通过对比不同滤波器的滤波效果，选择最优滤波器进行信号分解。

分类识别模块

功能描述

分类识别模块利用机器学习算法对提取的特征进行分类，实现对脑电信号模式的自动识别。该模块支持多种分类器（如线性判别分析、支持向量机、人工神经网络等），用户可根据实际需求选择合适的分类器。

实现要点

特征选择：从时域、频域及时频域特征中选取具有区分度的特征作为分类依据。

分类器训练：利用已知标签的训练数据对分类器进行训练，调整分类器参数以提高分类准确率。

分类结果评估：通过交叉验证等方法评估分类器的性能，确保分类结果的可靠性。

用户界面与交互

功能描述

系统提供直观友好的图形用户界面（GUI），使用户能够轻松完成数据导入、预处理、特征提取及分类识别等操作。GUI界面分为主界面、预处理界面、特征提取界面及分类识别界面四个部分。

实现要点

主界面：提供数据导入、预处理、特征提取及分类识别的入口按钮。

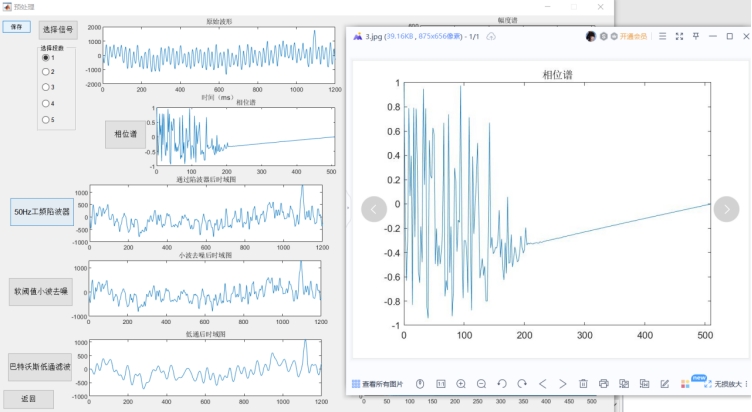

预处理界面：允许用户选择预处理参数（如陷波频率、小波基函数、滤波器类型等），并显示预处理前后的信号波形及频谱图。

特征提取界面：展示提取的时域、频域及时频域特征，支持特征的选择与可视化。

分类识别界面：提供分类器选择、训练及测试功能，显示分类结果及评估指标。

结论

脑电信号处理系统通过集成数据导入、预处理、特征提取及分类识别等功能模块，为用户提供了一个高效、便捷的脑电信号分析平台。该系统不仅适用于脑疾病诊断、脑机接口等临床应用领域，还可为认知科学研究提供有力支持。未来，随着算法的不断优化及功能的不断完善，该系统将在脑电信号处理领域发挥更加重要的作用。
