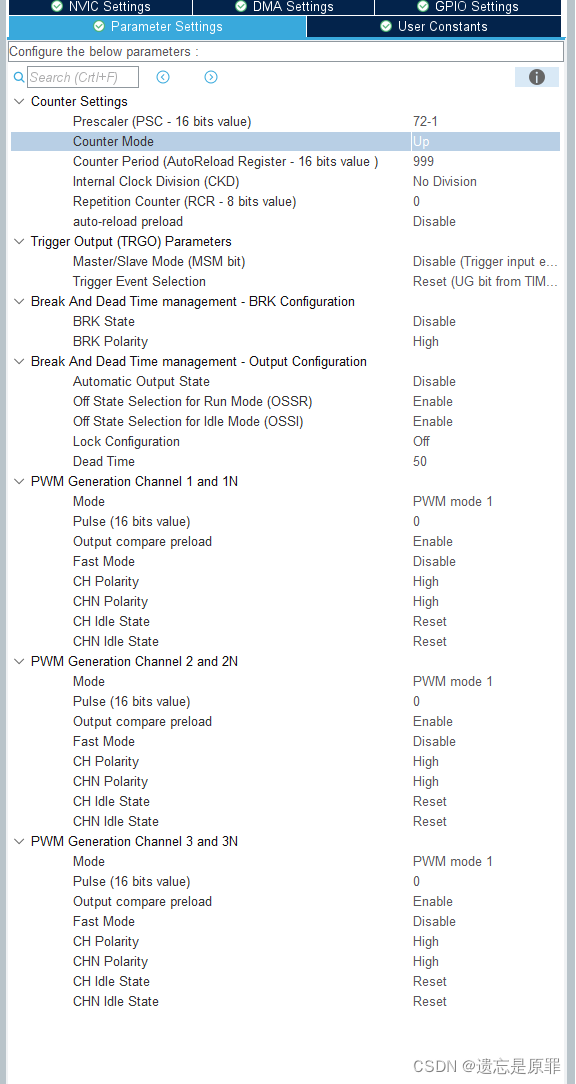

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xYlBJEk2-1649065763072)(TIM_PWM.assets/image-20220404172804930.png)]

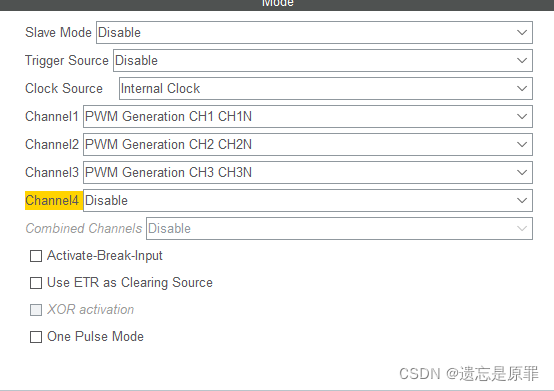

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-h7iB1jsf-1649065763073)(TIM_PWM.assets/image-20220404172813991.png)]

定时器频率和PWM原理见PID详解3(摄像头循迹分析)_遗忘是原罪的博客-优快云博客_摄像头寻迹

APB2设置为72M，72M/(72*1000) = 72 * 1000000/72000 = 1000HZ = 1KHZ

  HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);
  HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_1);
  HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);
  HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_2);
  HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_3);
  HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_3);

__HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,CCR);

试验验证，可输出波形

示波器看死区成功
