MIPI CSI 正确图像信号参考图-----用于调试参考对照使用

前言

1.  由于MIPI CSI 差分信号是高速信号，随着图像的分辨率和帧率的提高，CSI的时钟速率也越来越越高，动辄就上Gbps，所以示波器难以测量，很难通过示波器测量来确认图像的每一帧、每一行是否正确；

2. 但是至少可以保证CSI信号的整体信号大致正确，比如 LP、HS电压，帧率等，通过大致的排除一些硬件原因，避免不必要的调试； 然后再通过主板的MIPI DPHY来判断图像的数据正确性

MIPI CSI常见问题

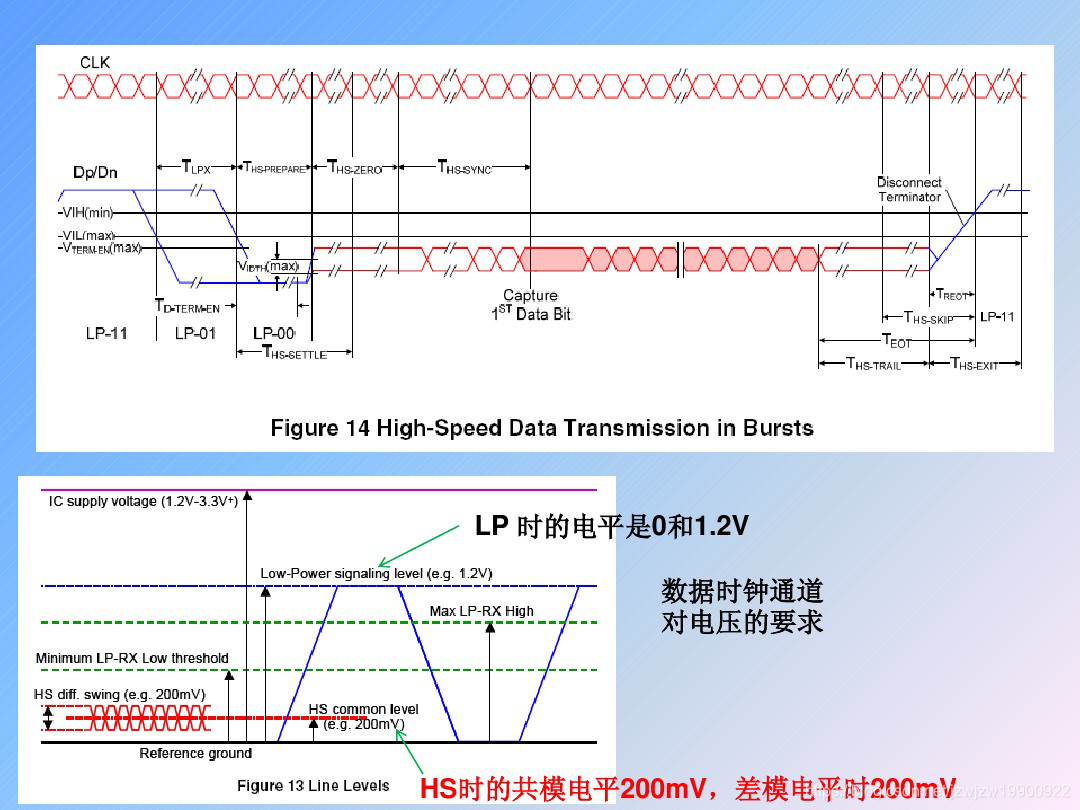

  1. 最直观的就是LP、HS电压不对，正常LP是0V和1.2V，HS是200mV；

      有时由于转接板做的时候，接口部分接地部分没焊接好，就会导致电压不对，最终无法接收数据

  2. LP、HS 切换时，各种延时要求和MIPI CSI协议对不上，这时候就需要通过示波器来测量各种

      延时要求的具体时间，一般示波器都是可以测到的；

    注：  这种 情况一般都是各个主控芯片的MIPI DPHY做的有些差异性，导致无法兼容适配每个

               camera的CSI时序要求，这时候就需要针对不同的camera进行CSI时序调整

标准测试的MIPI CSI信号图

以下是可以正确采集到图像的CSI 信号图

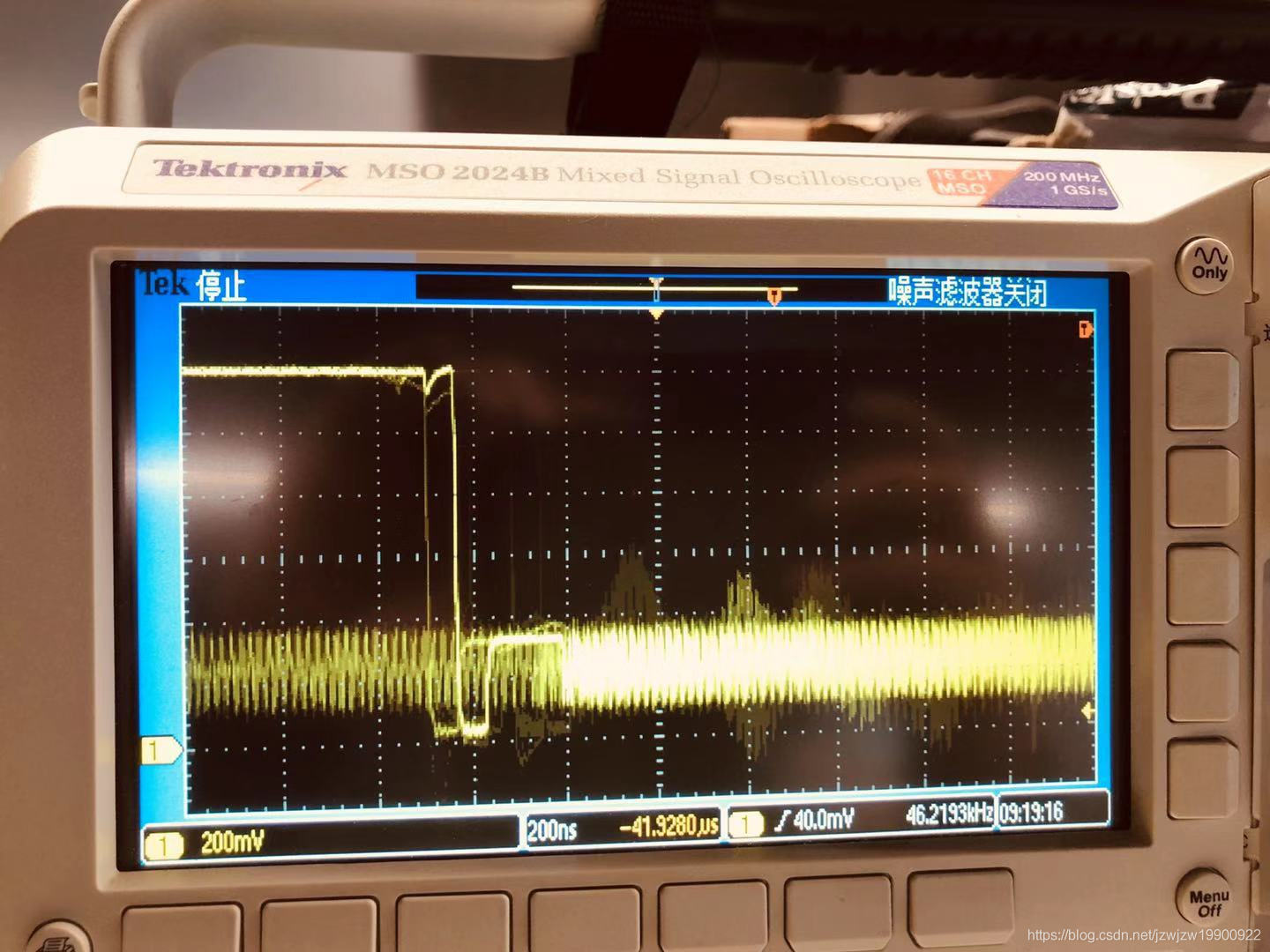

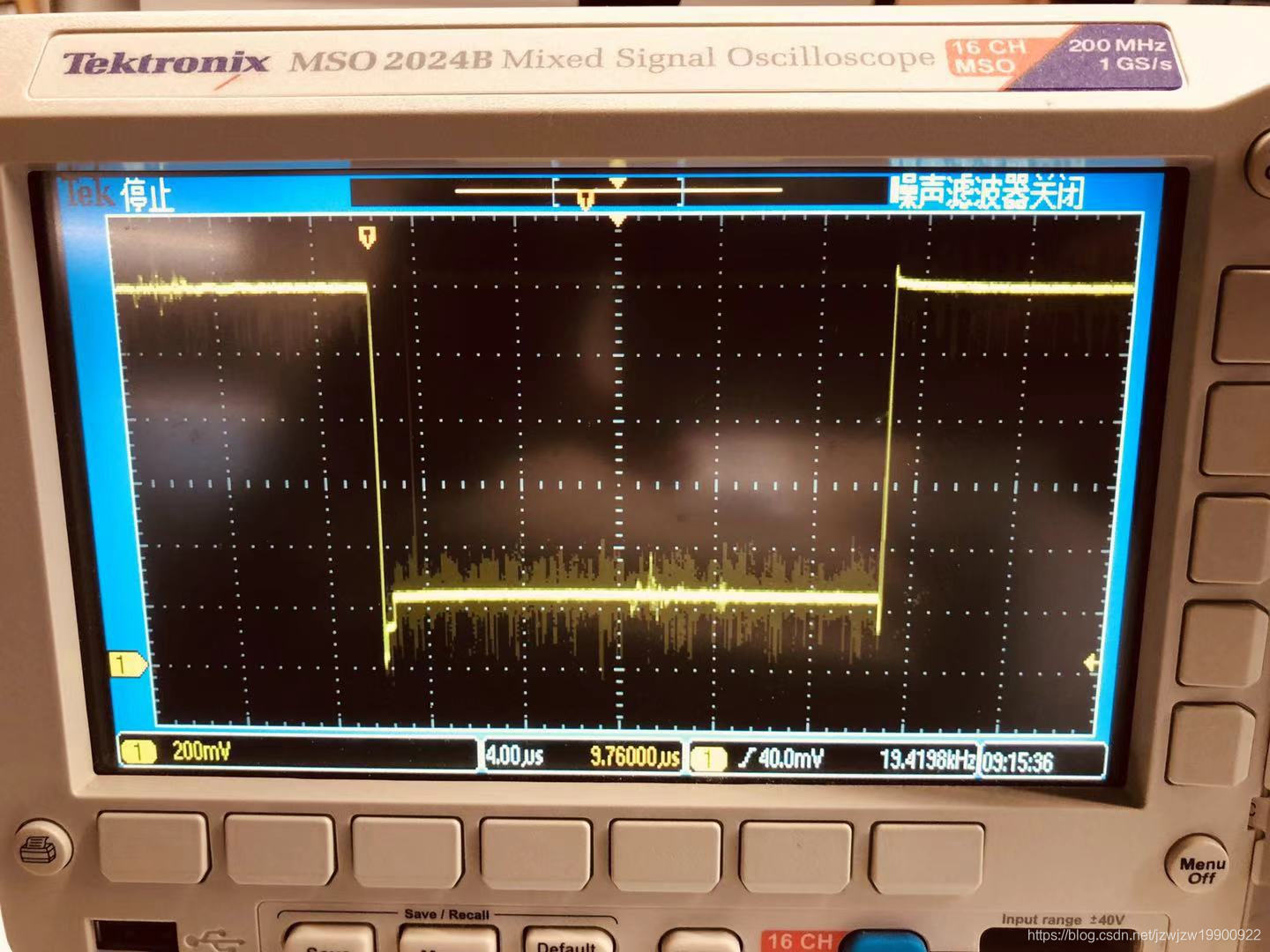

1. 非连续时钟lane（连续时钟lane到时会补充）

2.数据lane

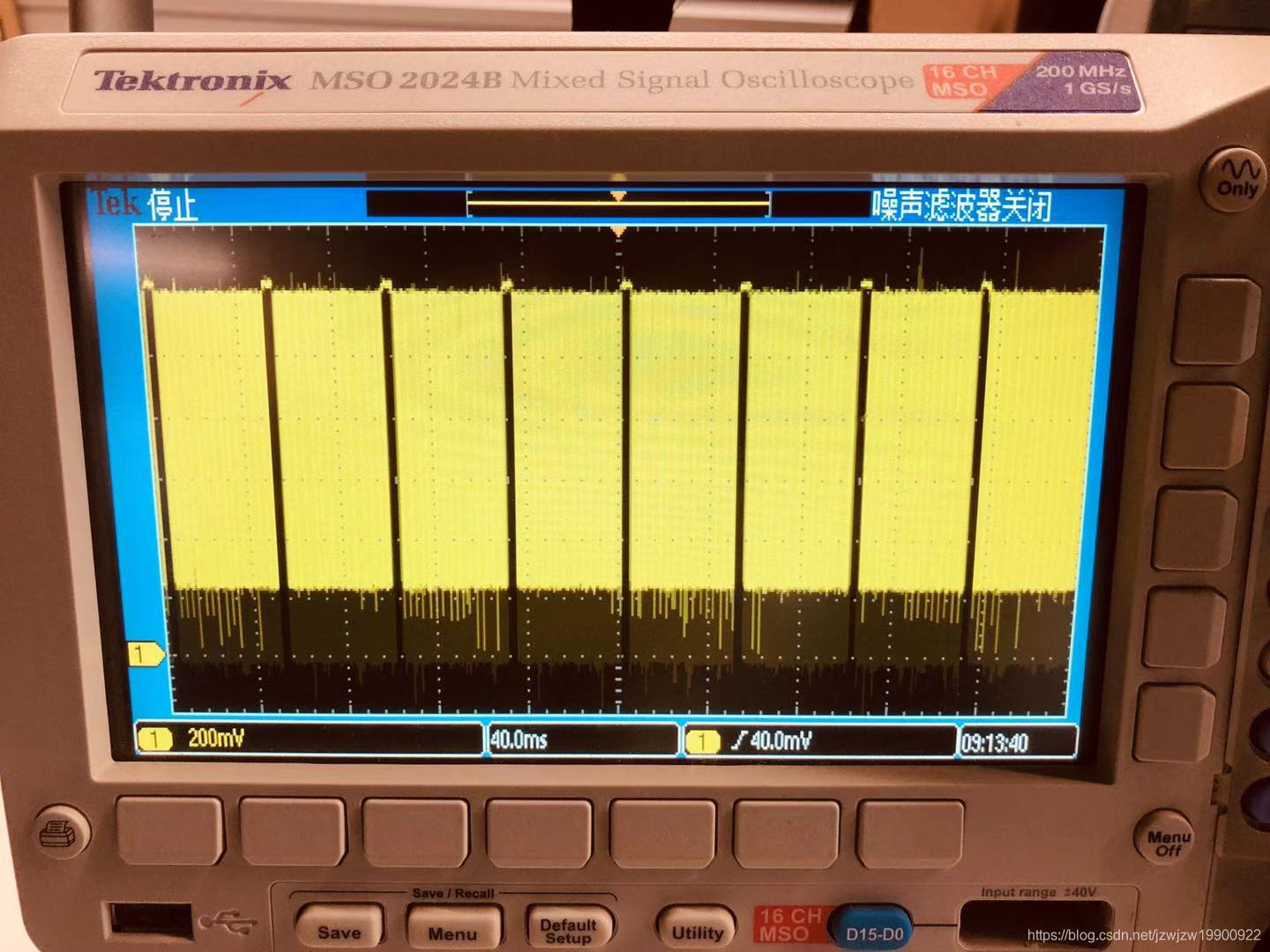

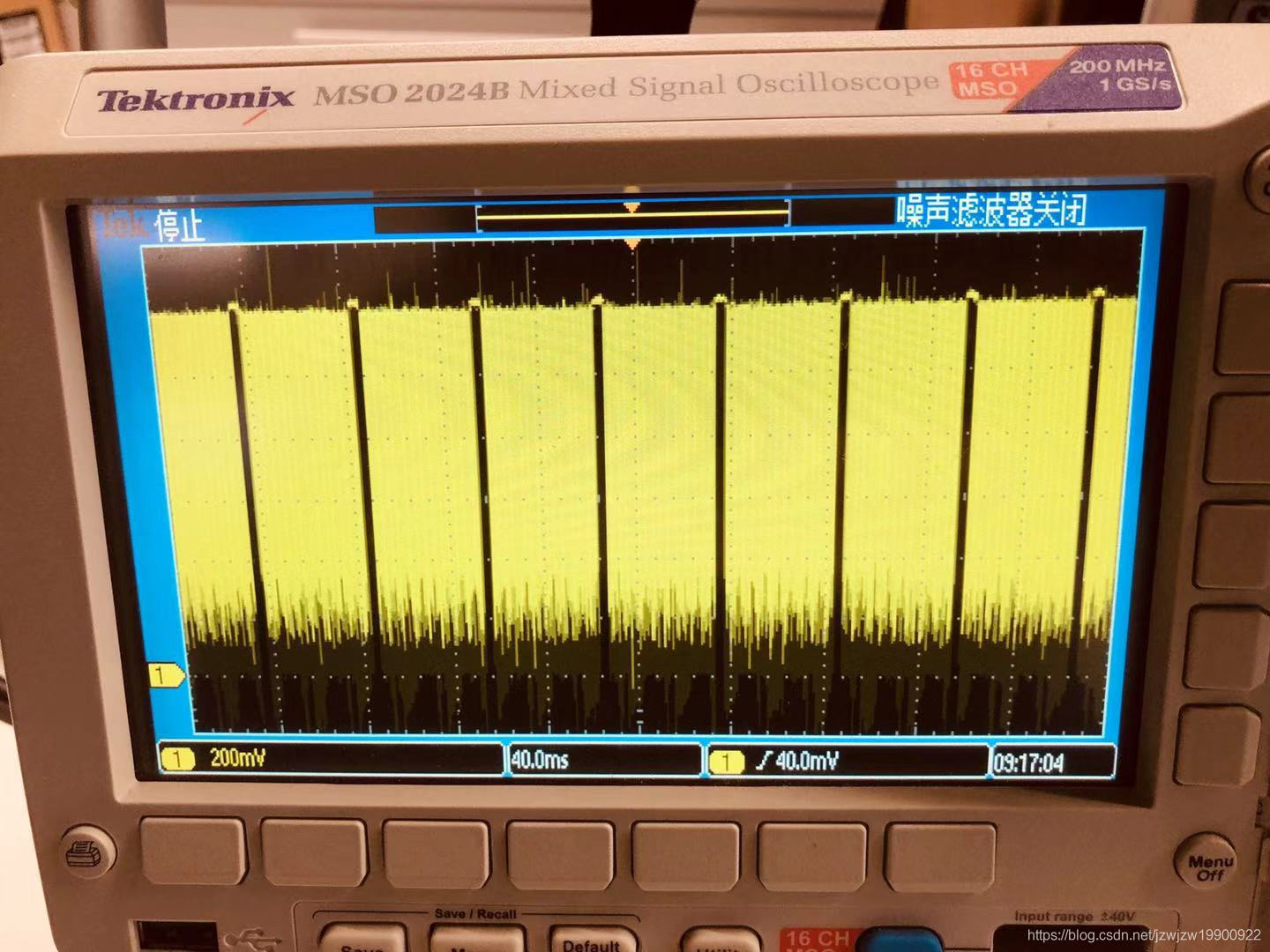

帧间隔

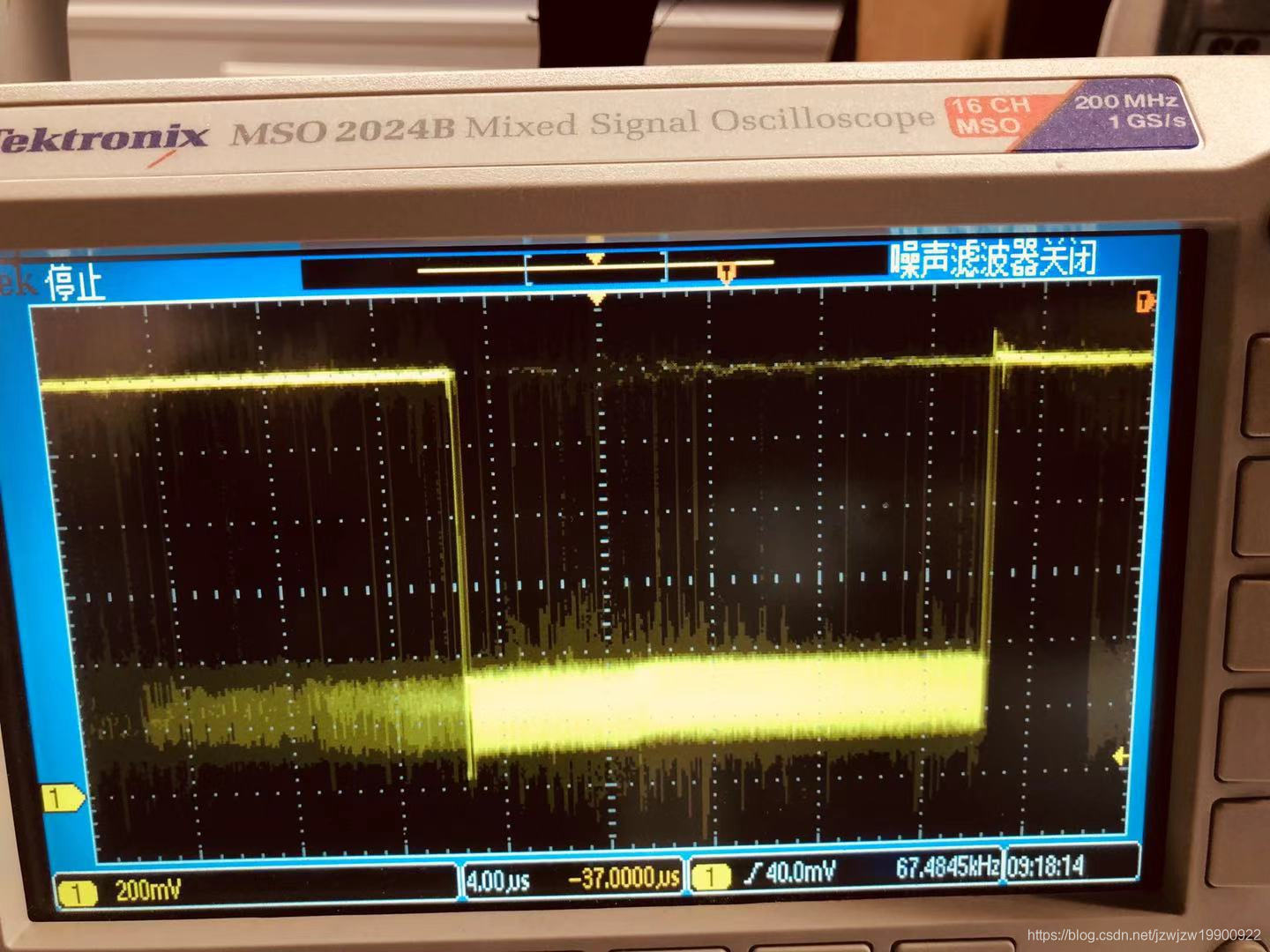

一帧图像数据信号

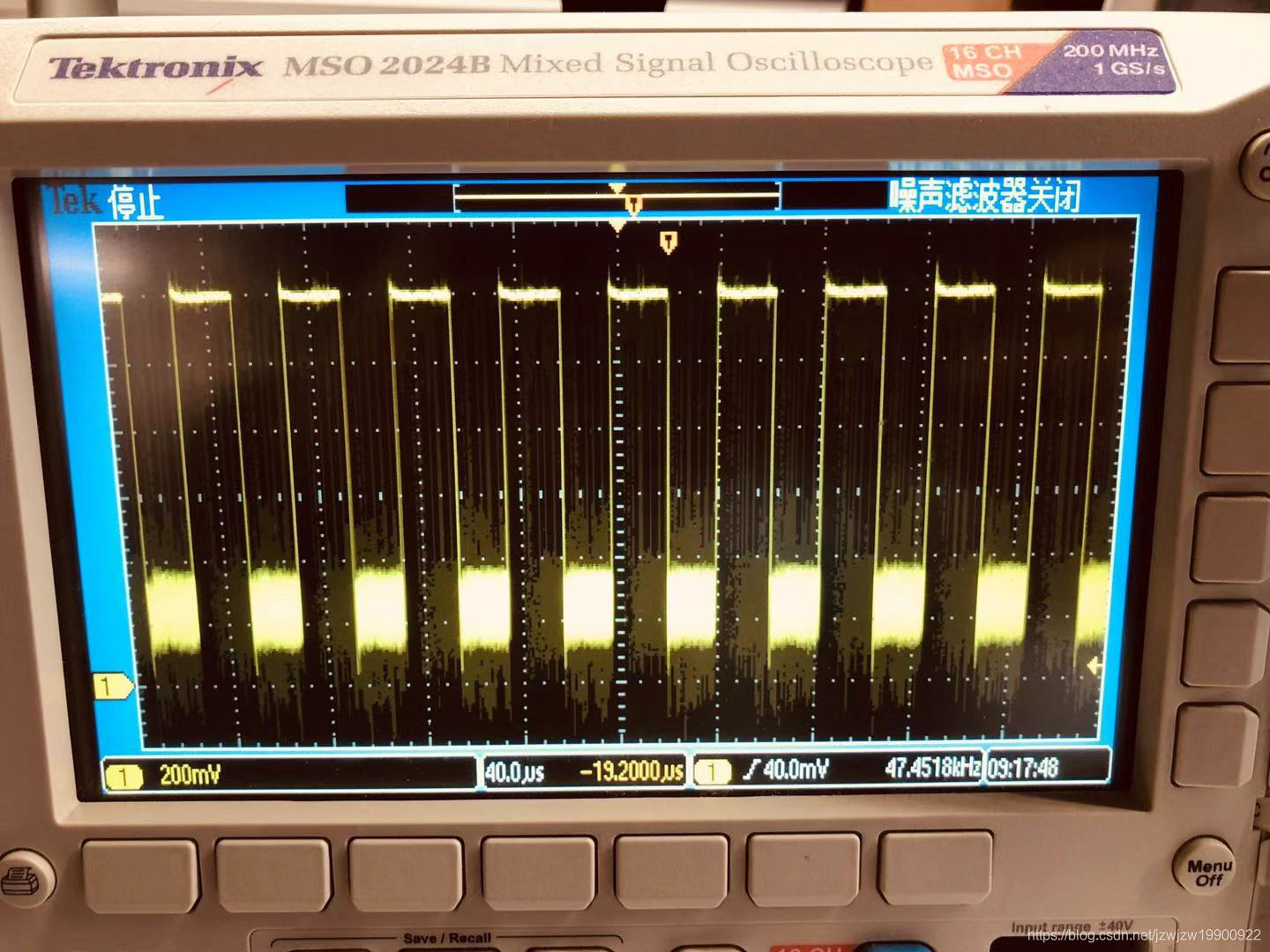

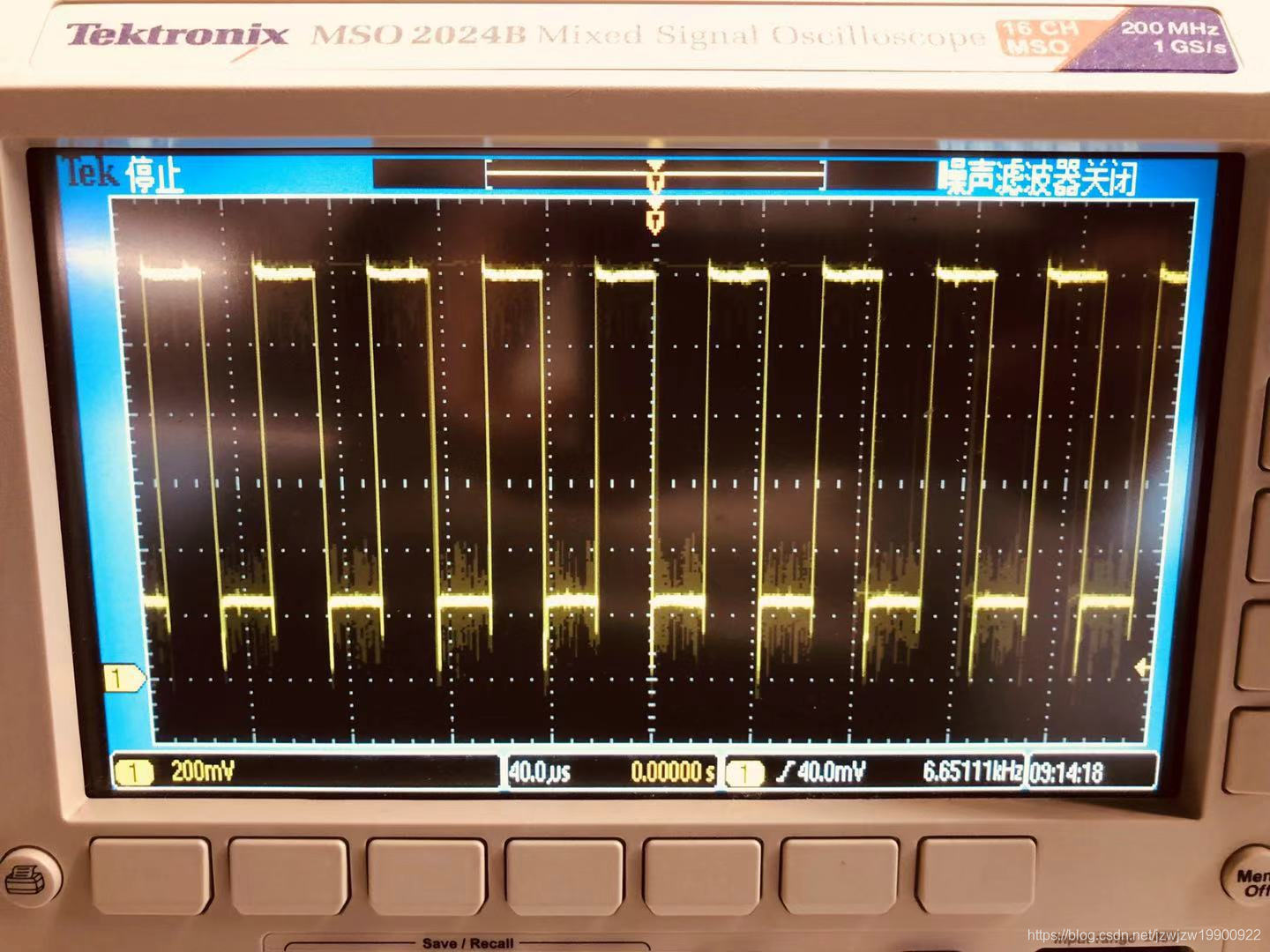

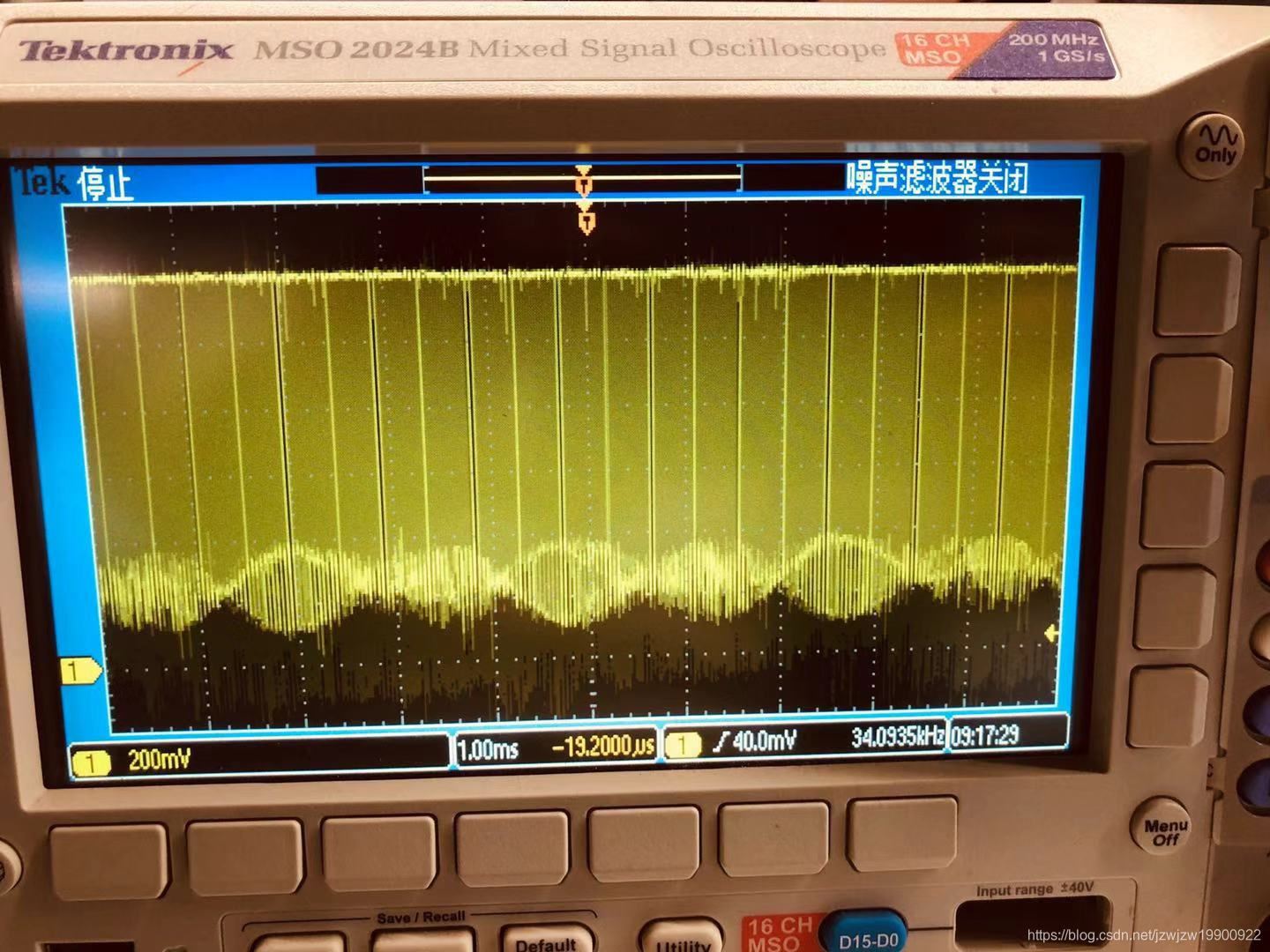

行间隔

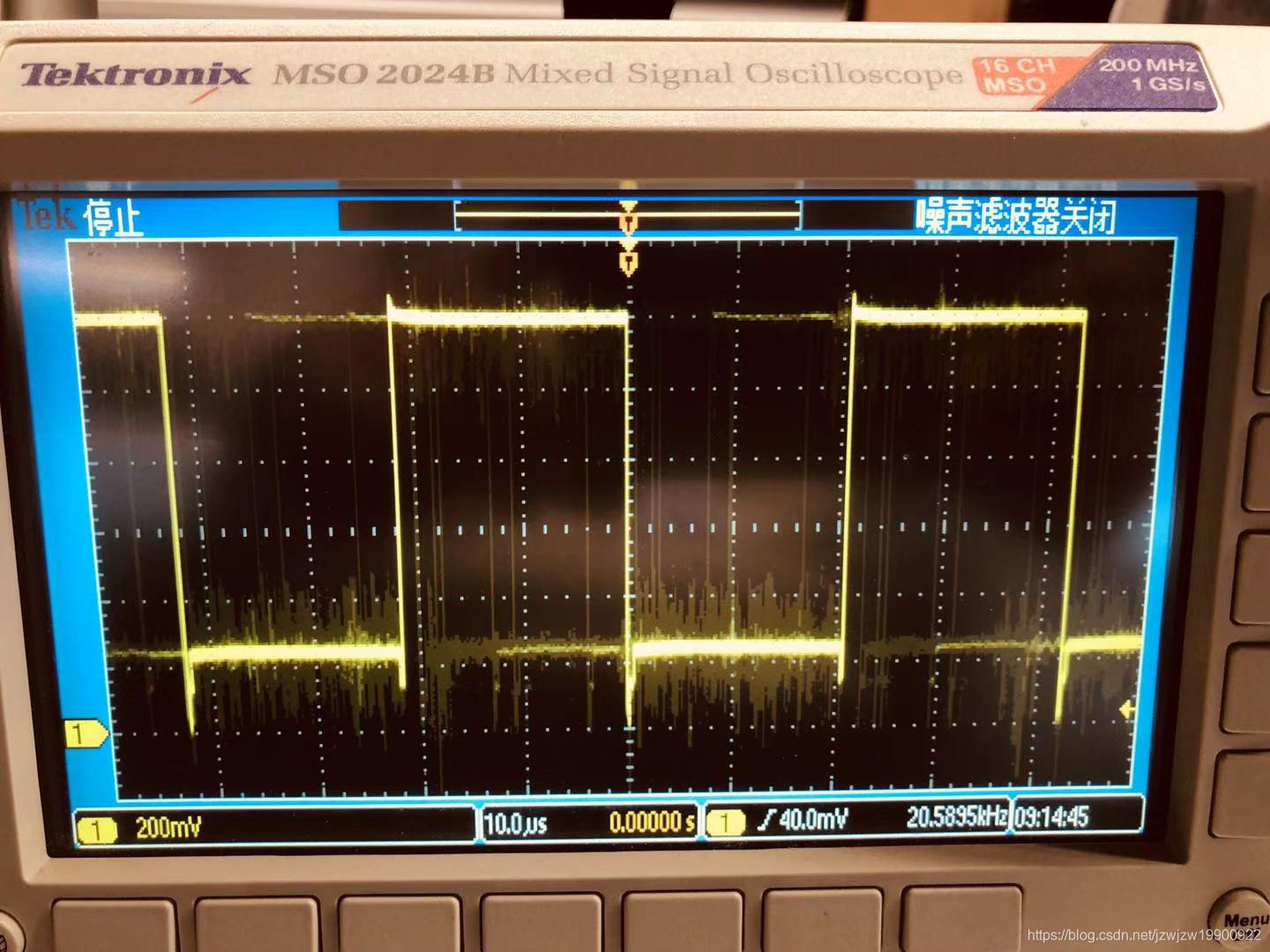

一行图像数据信号

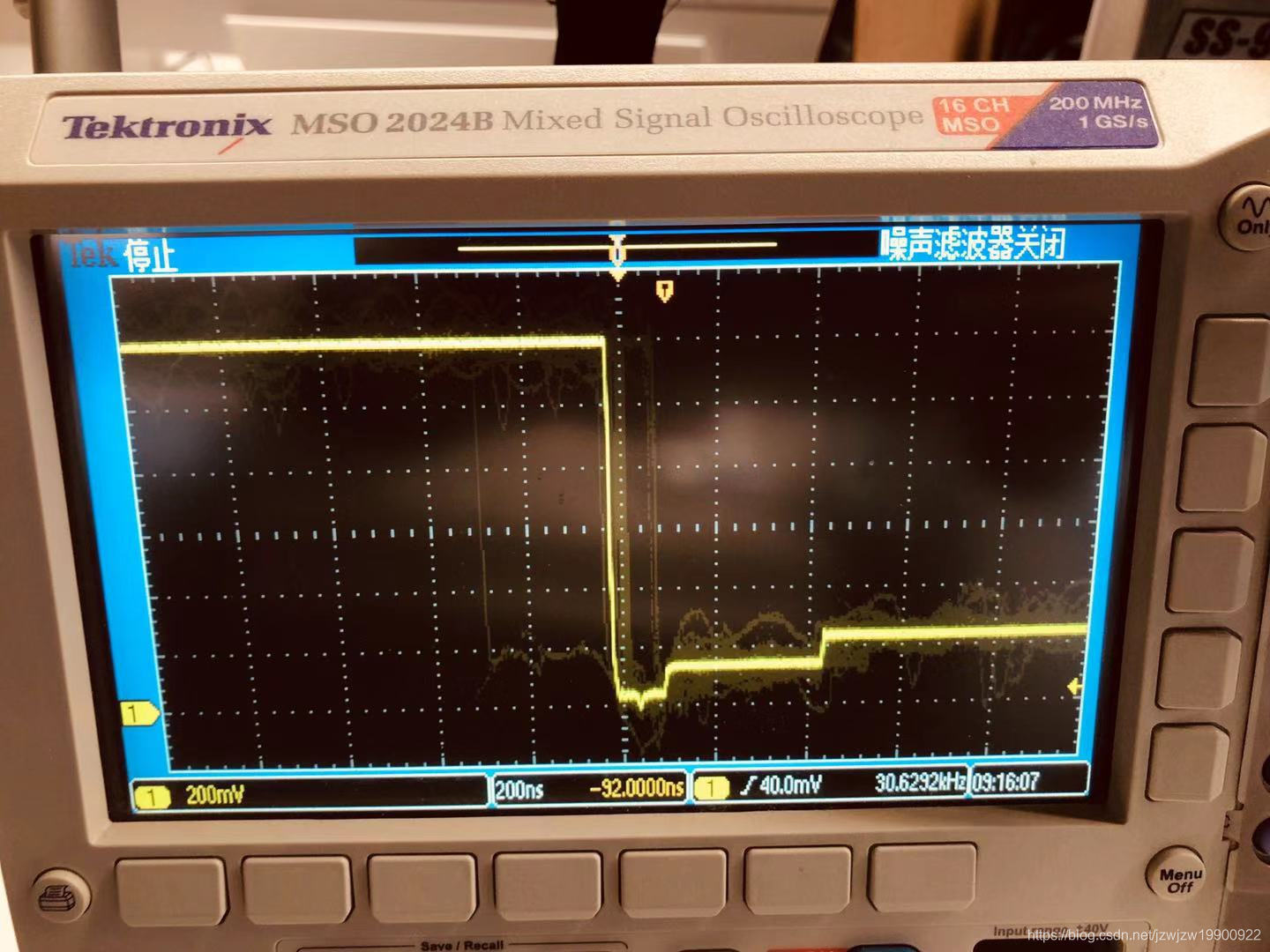

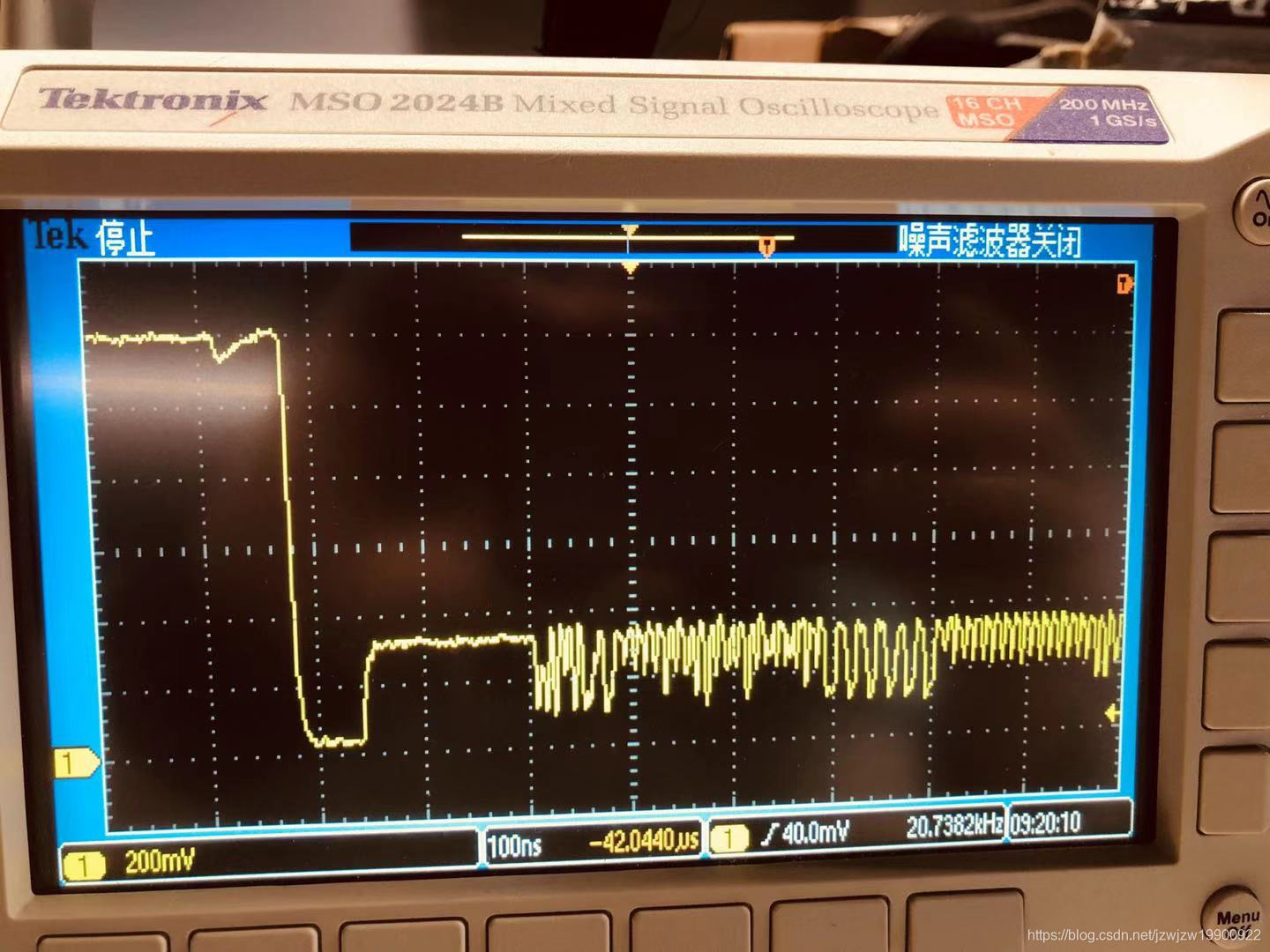

触发模式下捕捉LP状态，HS开始

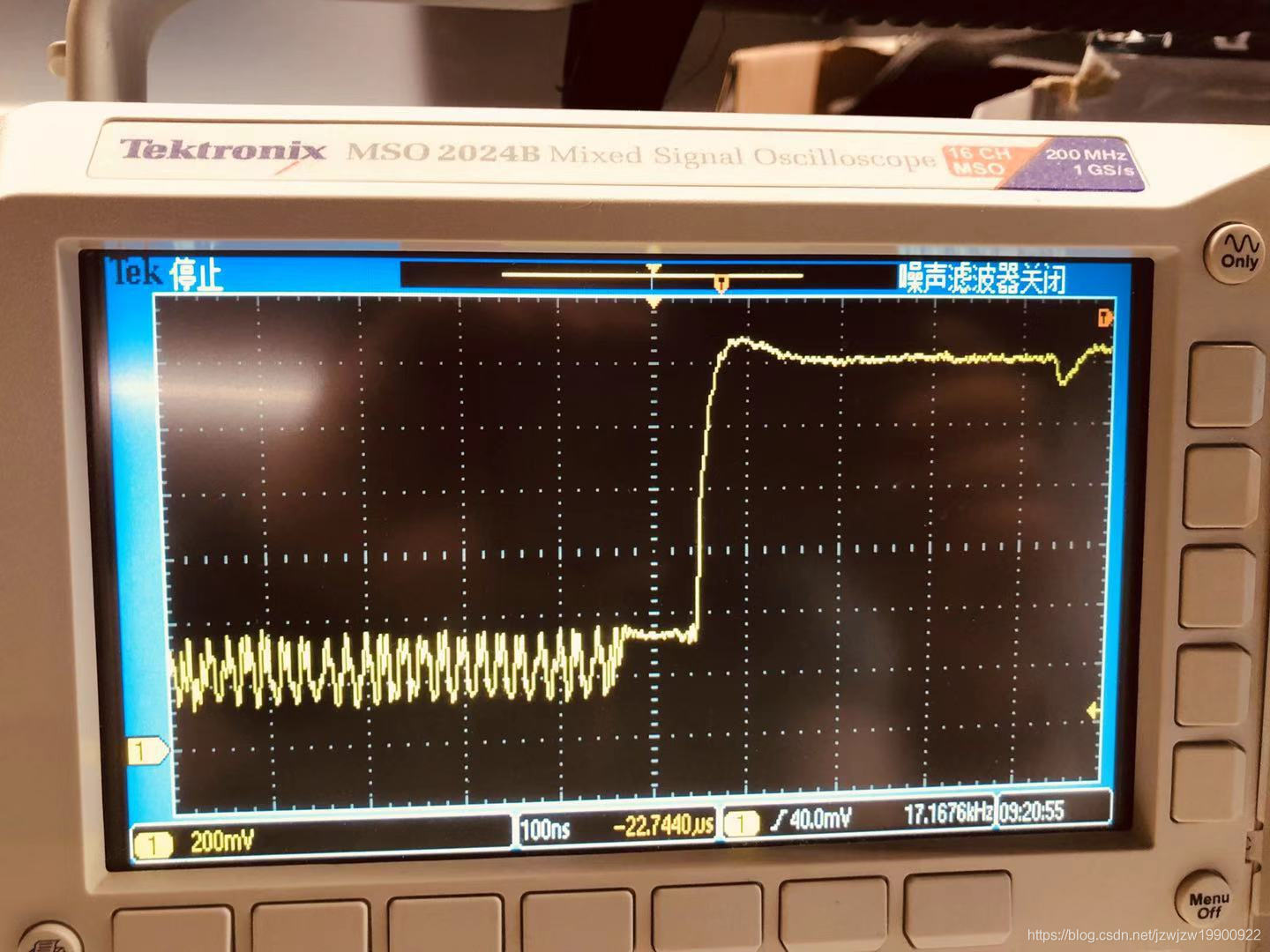

HS结束
