晶振波形、MIPI波形

最新推荐文章于 2025-07-01 22:52:28 发布
转载 最新推荐文章于 2025-07-01 22:52:28 发布 · 1.4k 阅读 · 4

/**********************************************************************************
 *                         晶振波形、MIPI波形
 * 声明：
 *     有时候我们在做东西的时候，需要根据一些波形是否存在、电压是否标准等来判断一些事情。
 *
 *                                              2016-1-20 深圳 南山平山村 曾剑锋
 *********************************************************************************/

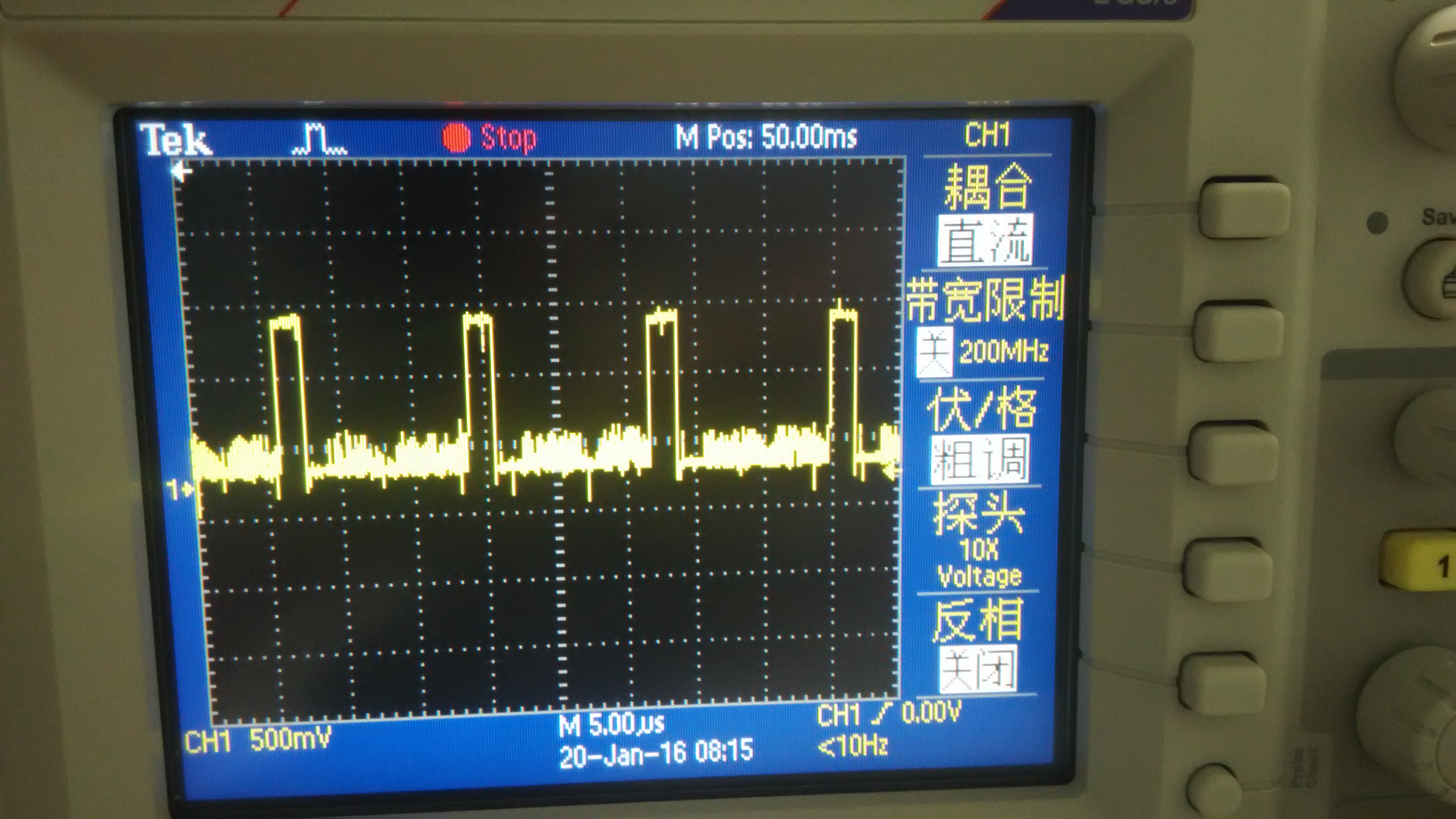

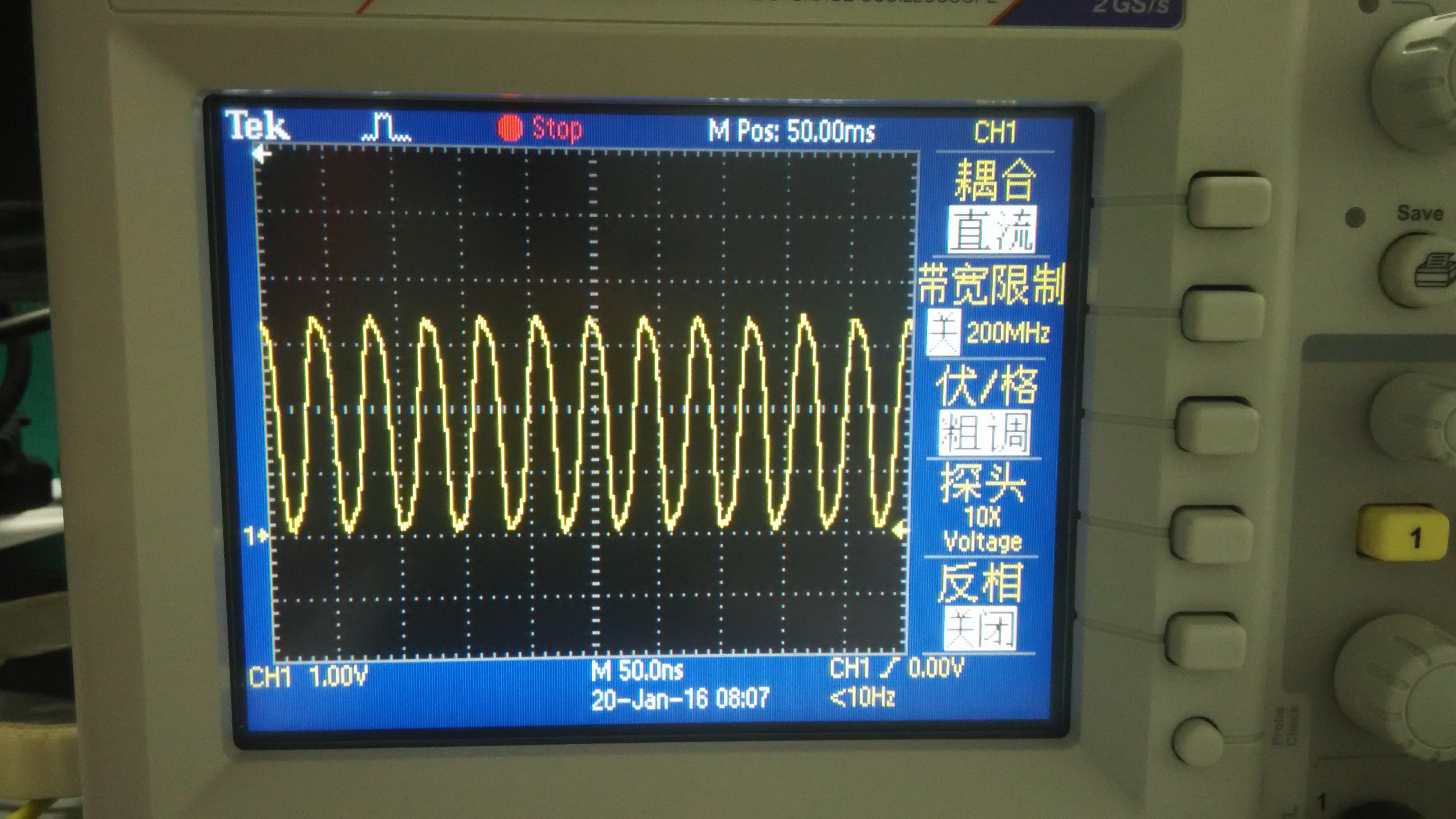

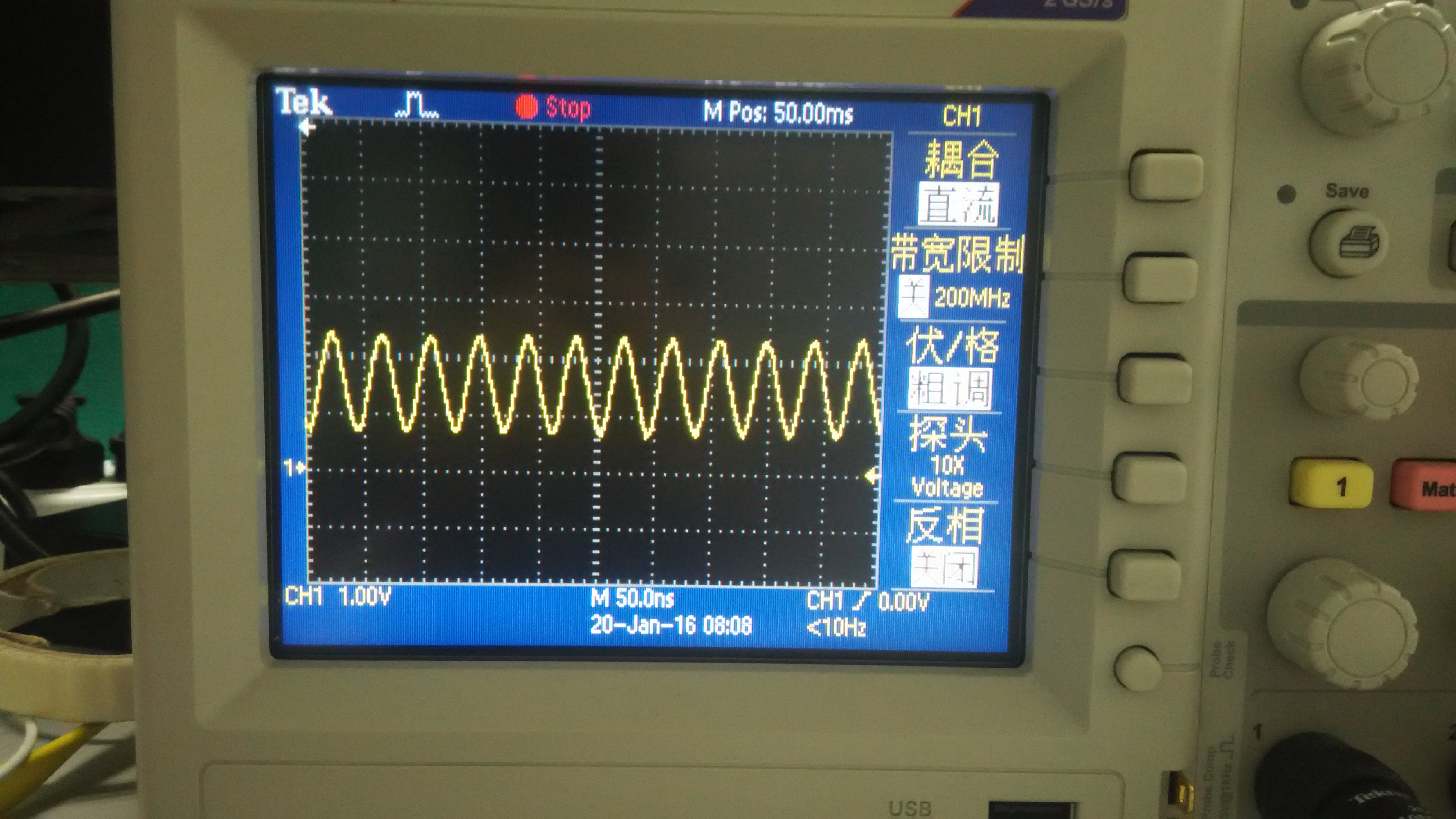

    以前总是想知道晶振震荡起来之后的波形图是长什么个样子，有人说波形很小，有人说波形还行，
记录一下，自己看过了，就知道长什么样子了：

　　

　　

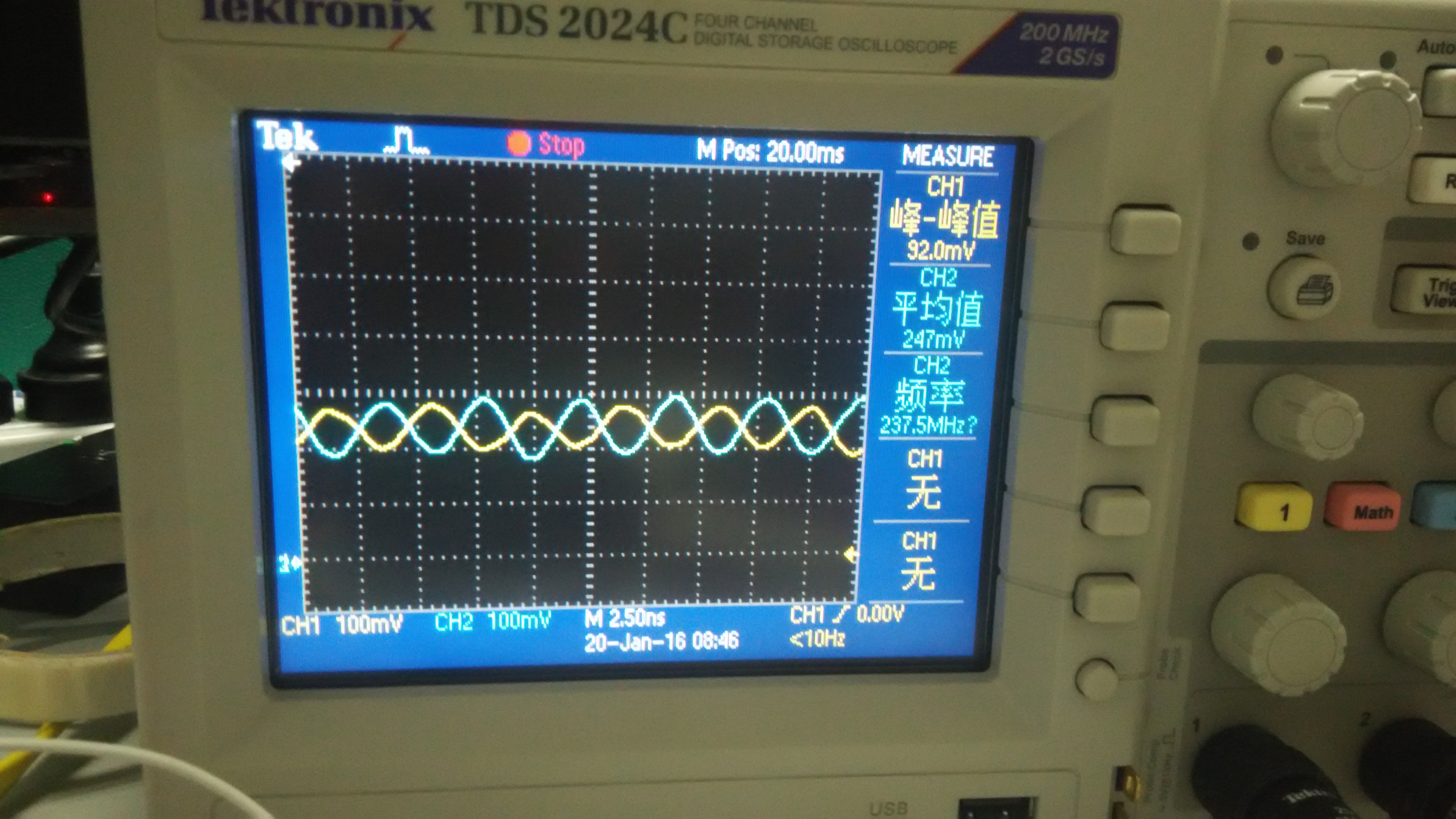

以下是MIPI_CLK的信号波形：

　　

　　

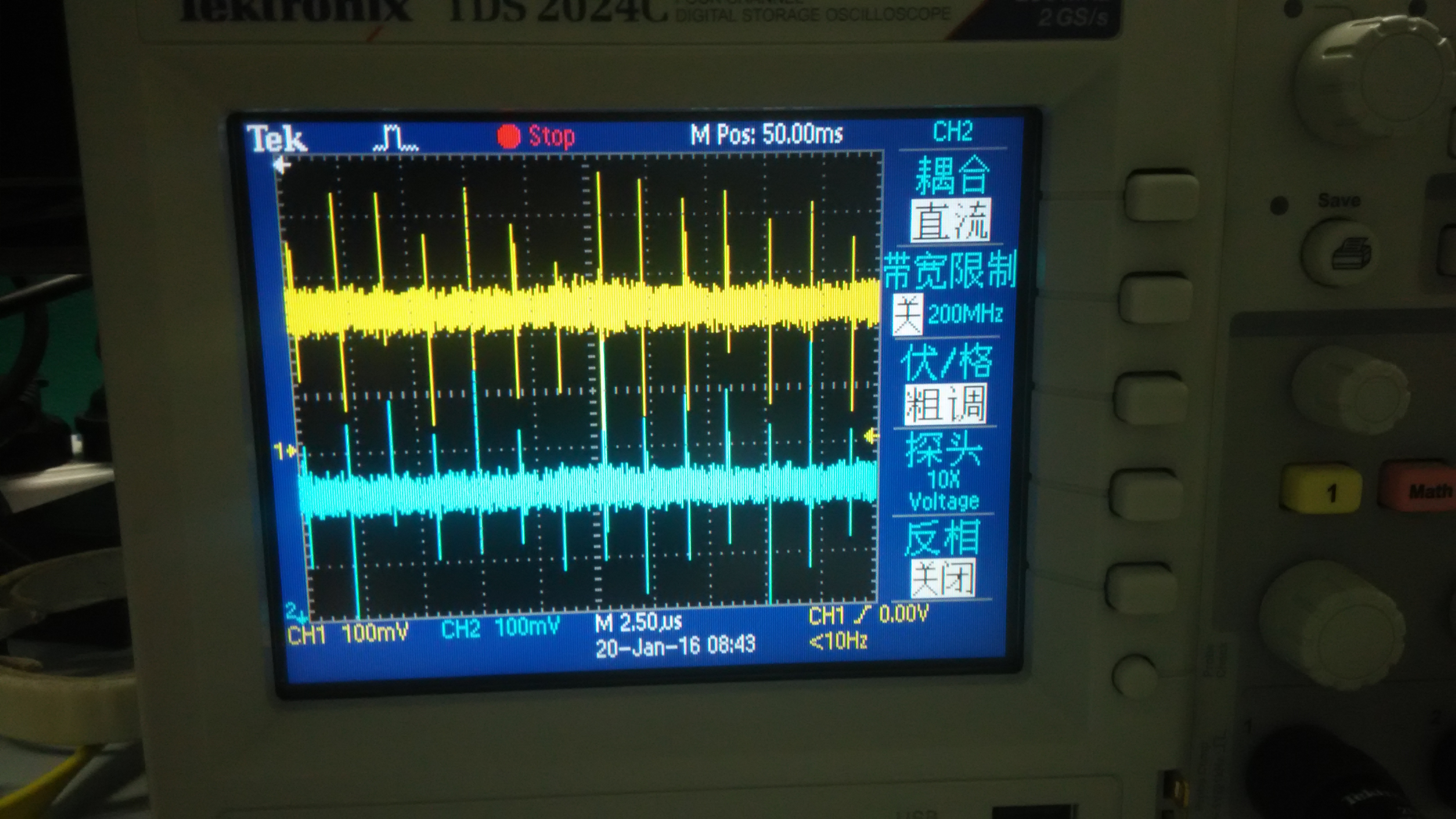

以下是MIPI_D0P的信号波形：

　　
