FPGA学习日记（11）--触摸按键控制led灯

finiteyhy

于 2022-03-25 22:50:01 发布

阅读量246

点赞数

CC 4.0 BY-SA版权

分类专栏： FPGA 文章标签： fpga开发

本文链接：https://blog.youkuaiyun.com/jsomin/article/details/123747302

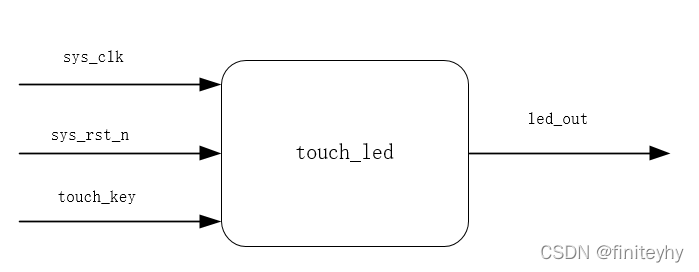

module touch_led
(
    input wire      sys_clk     ,
    input wire      sys_rst_n   ,
    input wire      touch_key   ,

    output  reg    led
);

reg     touch_key_1;
reg     touch_key_2;
wire    touch_flag;

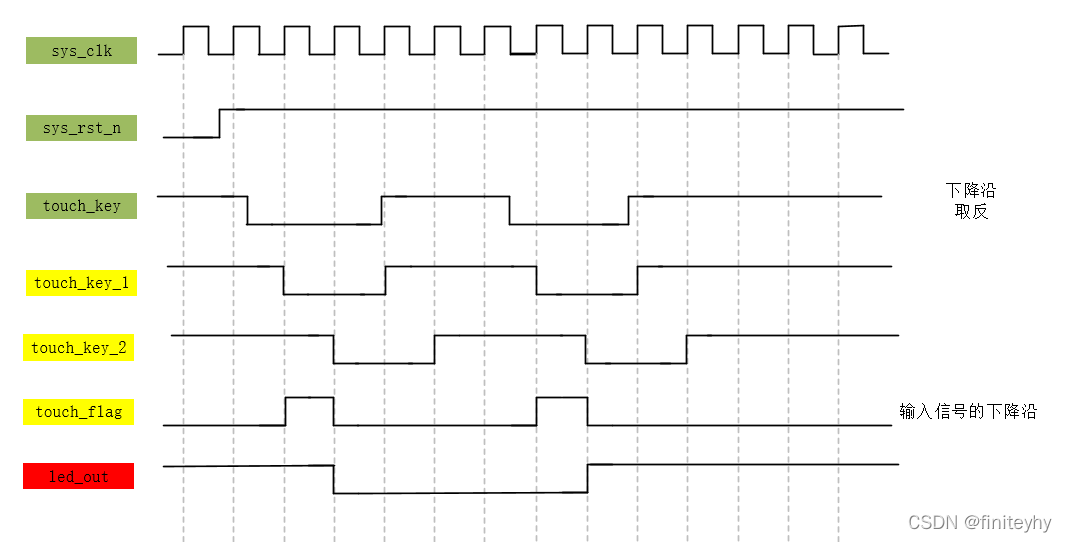

//边沿检测
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        begin
            touch_key_1 <= 1'b1;
            touch_key_2 <= 1'b1;
        end
    else
        begin
        touch_key_1 <= touch_key;
        touch_key_2 <= touch_key_1;//key_1延迟一个时钟周期赋值给key_2
        end
assign touch_flag = ((touch_key_1 == 1'b0)&&(touch_key_2 == 1'b1));//下降沿标志位
//assign touch_flag = ((touch_key_1 = 1'b1)&&(touch_key_2 = 1'b0)
