ALTIUM DESIGNER PCB设计中关闭和打开捕捉热点（hot spot）功能

ALTIUM DESIGNER PCB设计中关闭和打开捕捉热点（snap to hot spot）功能

在采用ALTIUM DESIGNER 18 进行PCB元器件布局时，我喜欢将元器件放置在栅格（grid）上，这样元器件的位置比较规整。但在设置完栅格后，移动元器件时，经常出现元器件被其他元件的热点，如焊盘中心、line, 等的影响，被捕捉到了非栅格的位置上。

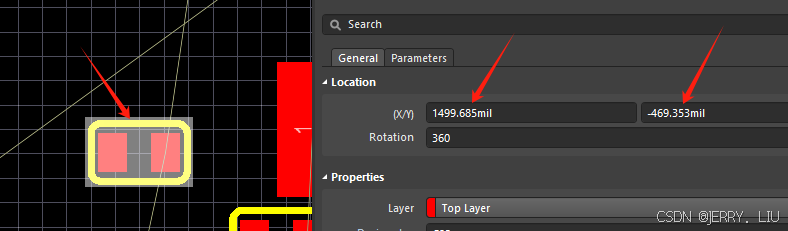

例如，将grid设置为10mil, 在移动元器件时，出现元器件被其他元件的焊盘所捕获，被移动到了坐标为非10mil整数倍的位置上。如下图，电容的位置被其他元件所捕获，坐标带了一大堆小数。

解决办法：
如下图，在界面上显示电路板（Board）的属性（Properties），关掉Snap Options下的Snap to Guides 和Snap to Object Axes, 同时，将Snap to Object Hotspots中选择Off.
