EUV光刻机-拯救摩尔定律的“不可能”工程：为何AI时代的命运系于这一束光？

在当今科技界，我们习惯了算力的指数级增长。从智能手机到在大模型上运行的生成式AI，这一切的基石都是微芯片——那个显微镜下层层叠叠、拥有数十亿晶体管的纳米城市。过去五十年，这被称为“摩尔定律”的奇迹一直是科技行业的引擎：芯片上的晶体管数量每两年翻一番。

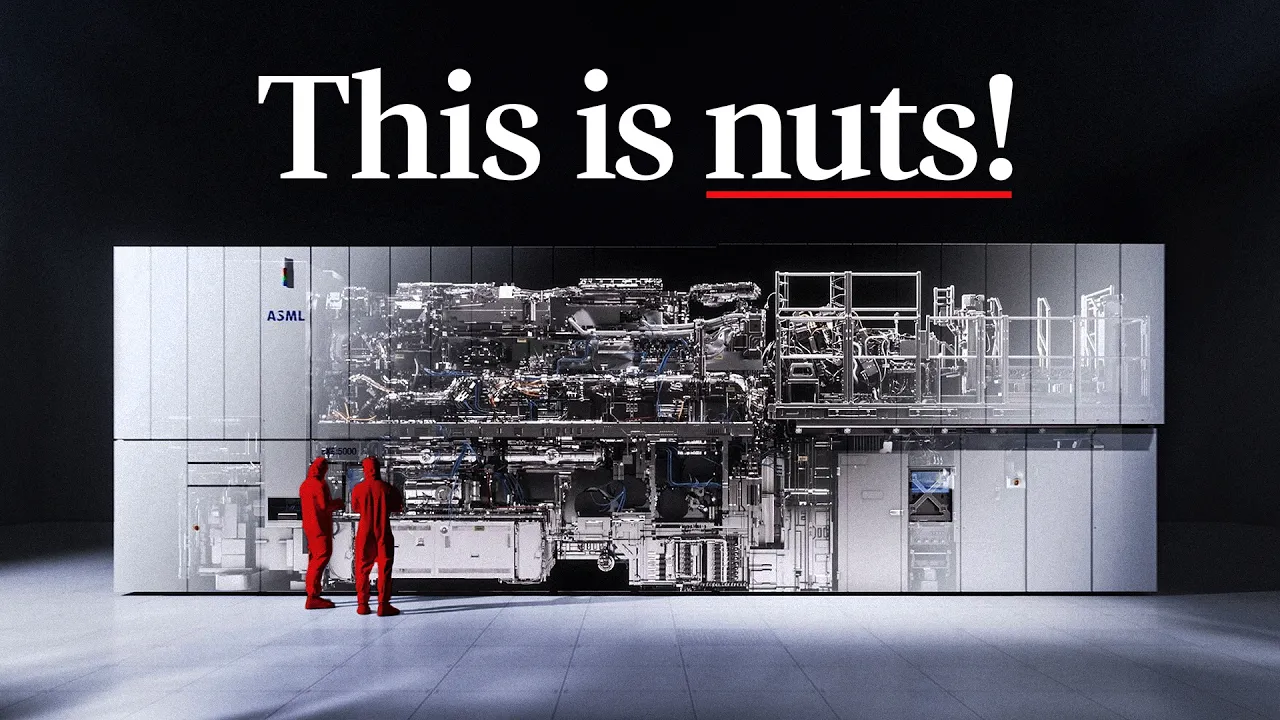

然而，在2015年前后，这个引擎几乎熄火。物理法则的限制让传统的芯片制造工艺撞上了“红墙”。如果不是一台被工程界视为“荒谬”甚至“不可能”的机器横空出世，我们今天所熟知的AI繁荣可能根本不会发生。这台机器价值4亿美元，是人类有史以来制造的最复杂的商业产品。

今天，我们不仅仅要拆解这台机器背后的硬核工程，更要透视它如何重塑了全球科技格局。

黑暗中的微光：突破物理极限的赌注

制造芯片的核心步骤是光刻（Photolithography）。简单来说，就是光线穿过印有电路图案的掩膜版（Reticle），将图案“印”在涂有光刻胶的硅晶圆上。要在这个过程中制造更小的晶体管，就要遵循瑞利判据（Rayleigh Equation）：你需要更大的透镜（数值孔径NA）或者更短波长的光。

几十年来，行业一直停留在193纳米的深紫外光（DUV）。但到了2010年代，这束光太“粗”了，无法刻画出更精细的电路，摩尔定律岌岌可危。

唯一的出路是激进的：跳跃到波长仅为13.5纳米的极紫外光（EUV）。这听起来只是数字的变化，但在物理上却是一个噩梦。这种光会被自然界几乎所有材料吸收，甚至包括空气和透镜玻璃。这意味着，新一代光刻机必须在真空中运行，且不能使用透镜，只能使用镜子。

早在1980年代，日本科学家Hiroo Kinoshita就提出了利用X射线（极紫外光前身）反射成像的疯狂想法，但当时几乎没人相信这是可行的，甚至被同行嘲笑为“天方夜谭”。

打造“地球上最平滑的镜子”

EUV光刻机的第一大挑战是光学系统。由于EUV光
