Altim Designer PCB设计中取消hotspot snap 后，不起作用。

在使用AD过程中，有时候需要批量放置一些过孔，为了整齐，会把格栅设置的比较大，比如2.5mm。这样放置过程中会直接吸附到格栅设置的间距。

可是在最近一个板子上放置进行布线和放置过孔时，发现通过shift+E,修改Hotspot Snap，不在本层和所有层 吸附。放置过孔时，还是会在2.5mm范围内随机移动吸附。

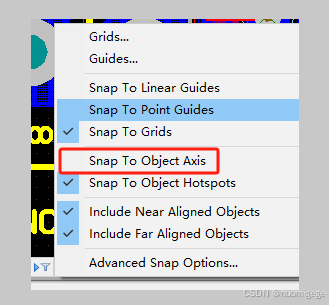

进过多次操作，是由于在右下角的Snap选项，选取了 Snap to Object Axis ，去掉选项对勾后。恢复了正常。
