医疗便携设备双面PCB合规工艺

在便携诊断仪、血糖测试仪、便携超声探头等医疗设备中，双面 PCB 需满足 “生物兼容（ISO 10993）、低噪声（信号噪声≤10μV）、医疗合规（IEC 60601）” 三大强制性要求。制造工艺需避免使用有毒物质，控制线路噪声，确保产品通过医疗认证，任何制造缺陷都可能影响诊断精度（如血糖测试仪的误差超 5%）。

​

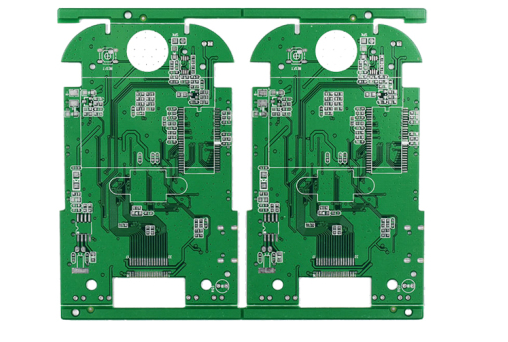

医疗便携设备双面 PCB 制造的核心是 “合规性与低噪声”。材质选型上，选用医疗级无卤素 FR-4 基材（符合 IEC 61249-2-21），无铅、无卤、无重金属；阻焊油墨选用生物兼容型（ISO 10993-5 细胞毒性 1 级），避免皮肤刺激；铜箔选用高纯度电解铜（纯度≥99.9%），表面镀金（厚度 0.5μm），减少接触电阻与噪声。

关键制造工艺聚焦合规与低噪声：一是清洁工艺，采用 “超声清洗 + 等离子清洁” 双重处理，去除残留助焊剂、油污（残留≤5μg/cm²），避免有毒物质溶出；二是低噪声线路制造，模拟信号线路（如传感器信号）采用 “宽线宽 + 短路径”（线宽≥0.3mm，长度≤3mm），双面 PCB 的模拟地与数字地通过单点连接，蚀刻时控制线路边缘粗糙度（Ra≤0.05μm），减少噪声耦合；三是合规性控制，制造全程追溯（基材批次、工艺参数、检测数据），每批次抽检 5% 做生物兼容测试（皮肤刺激指数≤0.5）与漏电流测试（≤100μA）。

封装与防护工艺需适配医疗场景：PCB 表面涂覆医用级 conformal coating（如 PTFE 涂层，厚度 20μm），防潮、防腐蚀（耐生理盐水浸泡 72 小时无异常）；元件焊盘采用 “镀金 + 热风整平” 处理，增强焊接可靠性（插拔次数≥1000 次）；PCB 边缘做圆角处理（半径≥1mm），避免划伤医护人员与患者。

某便携血糖测试仪厂商的案例：采用普通双面 PCB 制造时，信号噪声达 30μV，生物兼容测试皮肤刺激指数 1.2（超标）；优化为医疗级材质 + 双重清洁 + 低噪声工艺后，信号噪声降至 8μV，皮肤刺激指数 0.3，顺利通过 IEC 60601 认证与 ISO 10993 认证，诊断误差≤2%。
