柔性PCB走线设计原则全维度把控

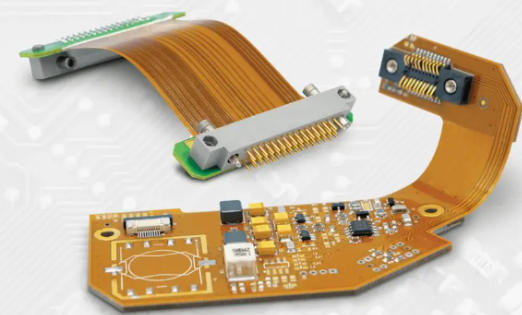

柔性 PCB 走线的设计直接决定 FPC 的 “弯曲寿命” 与 “电气性能”—— 哪怕 0.05mm 的线宽偏差、1mm 的弯曲半径选择不当，都可能导致弯曲后断线、信号干扰或电流承载不足。与刚性 PCB 走线相比，柔性走线设计需重点遵循 “弯曲适配、抗疲劳、电气稳定、可制造” 四大原则，每个原则都需结合柔性基材特性与应用场景，给出具体参数与实操方法。今天，我们逐一解析这些原则，帮你掌握 “可靠且高效” 的柔性 PCB 走线设计方法。

​

一、弯曲适配原则：减少弯曲应力，延长寿命

弯曲是柔性 PCB 的核心应用场景，走线设计需 “顺应弯曲方向、控制应力集中”，避免铜层疲劳开裂。

1. 走线方向与弯曲轴平行

柔性 PCB 的弯曲轴（即弯曲时的旋转中心）是关键参考 —— 走线需平行于弯曲轴，避免垂直交叉。例如：

• 折叠屏手机铰链 FPC 的弯曲轴为横向（左右折叠），走线需设计为横向（平行于弯曲轴），若纵向走线（垂直于弯曲轴），弯曲时走线会被 “拉伸 - 压缩”，1 万次弯曲后断线率达 50%；横向走线仅承受轻微剪切应力，断线率可降至 1% 以下；

• 智能手环表带 FPC 的弯曲轴为纵向（上下弯曲），走线需纵向布置，避免横向走线导致的应力集中。

2. 弯曲半径与走线参数匹配

走线的 “线宽、铜厚” 需与弯曲半径适配，避免小半径弯曲时应力过大：

• 最小弯曲半径公式：R≥K×(t_cu + t_sub)，其中 K 为系数（高频弯曲 K=10，低频弯曲 K=5），t_cu 为铜层厚度，t_sub 为基材厚度；

• 示例：1/2oz 铜层（t_cu=18μm）、25μm 基材（t_sub=25μm），高频弯曲时 R≥10×(18+25)=430μm≈0.43mm，实际应用中需放大至 1-2mm，确保寿命；若弯曲半径仅 0.2mm，需将铜层减薄至 1/4oz（9μm），R≥10×(9+25)=340μm≈0.34mm，仍需谨慎使用。

3. 避免锐角与突然转向

走线转弯处需用 “圆弧过渡”（半径≥线宽的 3 倍），避免直角或锐角（90° 以下）—— 直角转弯会导致弯曲时应力集中在拐角处，铜层易开裂。例如：

• 线宽 0.15mm 的走线，转弯半径需≥0.45mm；若为直角转弯，1000 次弯曲后拐角处断线率达 15%；圆弧过渡后，断线率降至 0.5%。

二、抗疲劳原则：优化走线形态，增强耐用性

柔性 PCB 需耐受数万次弯曲循环，走线设计需通过 “形态优化、材质选择” 增强抗疲劳性。

1. 走线宽度与铜层厚度平衡

• 线宽过窄（<0.1mm）：铜层截面积小，弯曲时单位面积应力大，易断线；建议最小线宽 0.1mm（1/2oz 铜层），高频弯曲场景≥0.15mm；

• 铜层过厚（>1oz）：延展性下降（1oz 电解铜延伸率 20%，2oz 仅 15%），弯曲时易出现裂纹；高频弯曲场景优先用 1/2oz 铜层，低频场景可用 1oz；

• 示例：折叠屏 FPC 的信号走线用 0.15mm 线宽、1/2oz 铜层，10 万次弯曲后无断线；若用 0.1mm 线宽、1oz 铜层，5 万次弯曲后断线率达 8%。

2. 关键区域加 “应力释放结构”

在 FPC 的 “频繁弯曲区域”（如铰链、表带连接处），走线可设计为 “蛇形” 或 “弧形”，通过形态变形吸收弯曲应力：

• 蛇形走线：节距（相邻两弧的间距）≥线宽的 2 倍，弧高≥线宽的 1 倍；例如 0.15mm 线宽的蛇形走线，节距 0.3mm，弧高 0.15mm，弯曲时可吸收 30% 的应力；

• 适用场景：折叠屏铰链 FPC、无人机云台 FPC 的高频弯曲区域，可将弯曲寿命从 1 万次延长至 10 万次。

三、电气稳定原则：保障信号与电流传输

柔性 PCB 走线需兼顾 “弯曲可靠性” 与 “电气性能”，避免因设计不当导致信号干扰、电流损耗。

1. 信号走线：控制阻抗与串扰

• 阻抗控制：高频信号（如折叠屏的 MIPI 信号，速率 4Gbps）需控制阻抗（如 50Ω 单端、100Ω 差分），阻抗由线宽、铜厚、基材介电常数（PI 基材 εᵣ≈3.5）决定；例如 50Ω 单端走线（1/2oz 铜层，PI 基材），线宽 0.2mm，基材厚度 25μm，阻抗约 50Ω；

• 串扰抑制：相邻信号走线间距≥线宽的 2 倍（如 0.15mm 线宽，间距≥0.3mm），或在中间布置接地走线（宽度 0.1mm），串扰可从 - 30dB 降至 - 45dB 以下。

2. 电源走线：满足电流承载与散热

• 电流承载：根据 IPC-2223 标准，1/2oz 铜层的走线，不同线宽的最大电流为：0.1mm→0.3A，0.2mm→0.6A，0.5mm→1.5A；大电流走线（如电池供电 2A）需加宽至 0.8mm（1/2oz）或 0.5mm（1oz）；

• 散热优化：电源走线可设计为 “网格状”（网格间距 0.5mm），在有限宽度内增加散热面积，避免大电流时发热（如 2A 电流通过 0.8mm 走线，温升可从 20℃降至 12℃）。

四、可制造原则：避免设计无法落地

柔性 PCB 的制造工艺（如蚀刻、覆盖膜贴合）有特殊要求，走线设计需 “适配工艺能力”，避免无法生产。

1. 线宽与线距下限

• 最小线宽：受蚀刻工艺限制，1/2oz 铜层最小线宽 0.1mm，1oz 铜层 0.12mm（蚀刻偏差 ±0.01mm），过窄易导致断线；

• 最小线距：≥0.1mm（1/2oz 铜层），过近易出现短路（蚀刻时线间残留铜屑）。

2. 覆盖膜开窗与走线对齐

覆盖膜（保护走线的柔性膜）开窗需比走线宽 0.1mm 以上（单边 0.05mm），避免开窗偏移导致走线暴露。例如 0.15mm 线宽的走线，覆盖膜开窗需 0.25mm，确保蚀刻偏差 ±0.01mm 时仍能完全覆盖走线。

柔性 PCB 走线设计需 “弯曲与电气兼顾、设计与制造适配”，每个参数的确定都需结合应用场景与工艺能力，才能实现 “高可靠性、高良率” 的设计目标。
