PCB设计电镀通孔关键设计要素与参数规范

原创于 2025-10-21 11:27:06 发布 · 561 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#pcb工艺 #制造 #捷配

PCB大全专栏收录该内容

2081 篇文章

订阅专栏

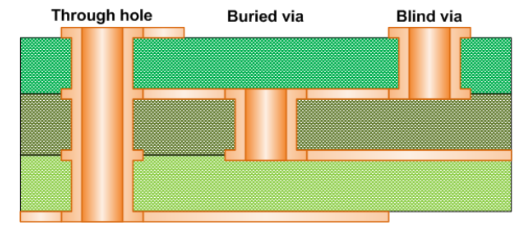

PCB 设计中，PTH 的 “细节设计” 直接决定其性能 —— 哪怕 0.05mm 的孔径偏差、5μm 的镀层厚度不足，都可能导致电流承载不足、信号阻抗超标或长期使用后失效。PTH 设计需围绕 “孔径选型、镀层设计、阻抗控制、热可靠性、制造兼容性” 五大关键要素展开，每个要素都有明确的参数规范与设计依据。

一、孔径选型：匹配功能需求与制造能力

孔径是 PTH 设计的 “首要参数”，需同时满足 “功能需求”（如元件引脚尺寸、电流大小）与 “制造能力”（如基材厚度、钻孔精度），选型需遵循三个核心原则：

1. 匹配元件引脚尺寸（直插元件 PTH）

若 PTH 用于直插元件焊接（如 DIP 电阻、连接器），孔径需比元件引脚直径大 0.1-0.2mm，确保引脚能顺利插入，且焊接时焊锡能充分填充孔内。例如，元件引脚直径 0.5mm，PTH 孔径应设为 0.6-0.7mm；若孔径过小（如 0.5mm），引脚插入困难，易导致虚焊；若孔径过大（如 0.8mm），焊锡用量增加，可能出现 “桥连”（相邻 PTH 焊盘短路）。需注意：不同元件引脚公差不同，设计时需参考元件 datasheet 的 “引脚直径最大值”，例如引脚直径标注为 0.5±0.05mm，最大值 0.55mm，孔径应选 0.65-0.75mm。

2. 满足电流承载需求（电源 PTH）

电源 PTH 的孔径需根据传输电流大小计算，公式参考 IPC-2221 标准：I=k×d²×t⁰.5（其中 I 为电流，单位 A；k 为系数，铜镀层取 0.7；d 为孔径，单位 mm；t 为镀层厚度，单位 μm）。例如，镀层厚度 25μm，需传输 3A 电流，计算得孔径 d≈√(I/(k×t⁰.5))=√(3/(0.7×5))≈√0.86≈0.93mm，实际设计可选用 1.0mm 孔径。若电流更大（如 10A），镀层厚度 35μm，计算得 d≈√(10/(0.7×5.9))≈√2.4≈1.55mm，需选用 1.6mm 孔径。需避免 “小马拉大车”—— 如 0.5mm 孔径、25μm 镀层的 PTH，最大承载电流仅 1.2A，若强行传输 2A，会导致镀层发热氧化，长期使用后断裂。

3. 符合制造能力（厚径比限制）

PTH 的 “厚径比”（基材厚度 / 孔径）需≤6:1（常规工艺），部分先进工艺可放宽至 8:1，但会增加成本与制造难度。例如，基材厚度 1.6mm（常见 PCB 厚度），常规工艺下最小孔径≥0.27mm（1.6/0.27≈6），若设计为 0.2mm 孔径（厚径比 8:1），需采用激光钻孔 + 特殊电镀工艺，成本增加 30% 以上。设计时需优先选择常规厚径比，若 PCB 厚度较大（如 2.0mm），需相应增大孔径（如≥0.33mm），避免制造良率下降。

二、镀层设计：保障导通可靠性与耐久性

PTH 的镀层（通常为铜）是导通的核心，设计需明确 “镀层厚度”“镀层材质” 与 “表面处理”，确保长期可靠性：

1. 镀层厚度：基础要求与场景差异

IPC-6012 标准要求 PTH 镀层最小厚度为 18μm（任意位置），实际设计需根据场景调整：消费电子（如手机、手表）可选用 18-25μm，满足 3-5 年使用寿命；工业控制（如 PLC、服务器）需 25-35μm，适应 8-10 年使用；汽车电子（如发动机 ECU）需 35-50μm，耐受 - 40℃~125℃宽温与振动环境；航空航天则需 50μm 以上，确保极端环境下的可靠性。镀层厚度检测需采用 “显微切片法”，在 PCB 截面上测量铜层厚度，任意位置不得低于设计值的 80%（如设计 25μm，最小实测≥20μm）。

2. 镀层材质：铜镀层的补充设计

常规 PTH 采用纯铜镀层，部分高可靠性场景需在铜层表面加 “防护镀层”：一是 “镀锡”（HASL），用于增强焊接性，适用于直插元件 PTH，锡层厚度 5-10μm；二是 “镀金”（ENIG），用于高频信号 PTH 或需要长期插拔的连接器 PTH，金层厚度 0.1-0.5μm（薄金）或 1-3μm（厚金），金的导电性好、耐氧化，可减少信号损耗；三是 “镀银”，用于高频射频 PTH，银的导电率比铜高 15%，可降低高频信号的导体损耗，但需注意银的迁移问题（需搭配防迁移涂层）。

三、阻抗控制：高频信号 PTH 的关键设计

对于传输高频信号（如 50MHz 以上，如以太网、PCIe、射频信号）的 PTH，需控制 “过孔阻抗”，避免阻抗突变导致信号反射与损耗。PTH 的阻抗由 “孔壁镀层厚度、孔径、基材介电常数、焊盘尺寸” 共同决定，常规信号 PTH 的阻抗目标为 50Ω（单端）或 100Ω（差分），设计需注意三点：

1. 减少寄生参数

PTH 的寄生电容（C≈0.5×εᵣ×d×t，εᵣ为基材介电常数，d 为孔径，t 为基材厚度）与寄生电感（L≈0.1×t，单位 nH）会导致阻抗突变。例如，基材 εᵣ=4.4，孔径 0.4mm，厚度 1.6mm 的 PTH，寄生电容约 0.5×4.4×0.4×1.6≈1.4pF，寄生电感约 0.16nH，在 1GHz 频率下，阻抗约 Xc=1/(2πfC)≈114Ω，与 50Ω 目标偏差大。解决方案：减小孔径（如 0.2mm）、降低基材介电常数（如用 εᵣ=3.0 的高频基材），或在 PTH 旁增加 “接地过孔”（间距≤0.5mm），形成 “信号过孔 - 地过孔” 的屏蔽结构，减少寄生参数。

2. 匹配传输线阻抗

高频信号 PTH 的阻抗需与相连的传输线阻抗一致（如传输线为 50Ω，PTH 也需 50Ω）。设计时可通过仿真软件（如 Ansys SIwave）计算 PTH 阻抗，调整孔径与镀层厚度：例如，传输线为 50Ω 微带线（线宽 0.3mm），搭配的 PTH 需设计为孔径 0.3mm，镀层厚度 25μm，基材 εᵣ=3.8，可通过仿真验证阻抗是否达标。

四、热可靠性：避免高温失效

PTH 在高温环境（如焊接、功率元件发热）下易出现 “镀层开裂” 或 “孔壁剥离”，设计需增强热可靠性：

1. 孔口倒角设计

PTH 孔口需做 0.1-0.2mm 的倒角（角度 45°），避免焊接时高温导致孔口镀层应力集中而开裂。若未倒角，焊接温度 260℃时，孔口镀层开裂概率达 15%；倒角后开裂概率可降至 1% 以下。

2. 散热焊盘设计

电源 PTH 或靠近高功率元件的 PTH，需设计 “散热焊盘”—— 在孔口焊盘周围增加环形铜箔（宽度 0.2-0.4mm），增强热传导。例如，LED 功率管旁的电源 PTH，设计直径 1.2mm 的散热焊盘（孔径 0.6mm），可使 PTH 的温升从 40℃降至 25℃，避免镀层因高温氧化。

五、制造兼容性：确保可生产性

PTH 设计需考虑 PCB 制造商的工艺能力，避免 “设计无法制造”：
