家用电器 PCB设计要点

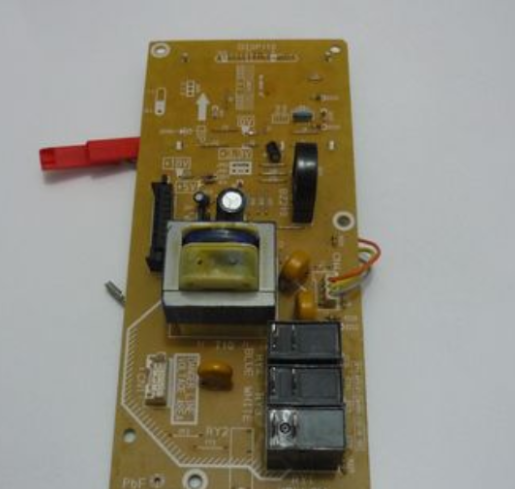

家用电器 PCB（冰箱、洗衣机、电饭煲、空调等）是与用户直接接触的核心部件，设计需在 “安全合规、防潮抗污、成本控制” 间找到平衡 —— 既需符合 GB 4943.1 的安全标准（如爬电距离、绝缘强度），又要适配厨房、浴室等潮湿油污环境，同时控制成本（家用电器利润薄，PCB 单价需≤10 元）。不同家电的功能差异，导致设计侧重点不同，但核心要点具有共性。

一、安全设计：强电隔离是核心

家用电器多接入 AC 220V 强电，PCB 设计需优先保障 “人、机安全”，重点控制三类隔离：

1. 强电与弱电隔离

• 爬电距离与电气间隙：AC 220V 强电线路（如电源输入、加热管接线）与弱电控制线路（如 MCU、传感器）的爬电距离≥44mm（0.2mm/V×220V），电气间隙≥22mm（0.1mm/V×220V）；

• 隔离带设计：强电区与弱电区间需预留 5~10mm 宽的 “空白隔离带”（无铜箔、无元件），避免油污、灰尘堆积导致绝缘下降；

• 元件选型：跨强电 / 弱电的元件（如光耦、变压器）需符合安全认证（UL 1577），隔离电压≥2500V AC（1 分钟不击穿）。

某电饭煲 PCB 因强电与弱电爬电距离仅 30mm（不足 44mm），潮湿环境下出现漏电，整改为 50mm 并增加隔离带后，漏电电流从 0.5mA 降至 0.1mA（符合国标≤0.75mA）。

2. 功率线路安全

• 铜箔与线宽：加热管、电机等功率线路（电流 3~10A）铜箔厚度≥2oz，线宽按 “1mm/A” 设计（如 5A 线路宽 5mm），避免过热；

• 过流保护：功率线路串联自恢复保险丝（如 10A/60V 型号），过载时自动断开，故障排除后恢复；

• 焊点强化：功率器件（如继电器、整流桥）的焊接点需增加铜箔面积（≥器件引脚面积的 2 倍），避免振动导致焊点脱落。

二、环境适配：防潮抗污设计

厨房（油烟）、浴室（水汽）等环境易导致 PCB 受潮、油污堆积，设计需针对性防护：

1. 基材与表面处理

• 基材选择：优先用耐湿 FR-4（吸水率≤0.15%），避免用 PET 等易吸潮基材；

• 表面处理：潮湿环境（如洗衣机、洗碗机）用沉金（耐腐蚀性优于喷锡，盐雾测试 96 小时无氧化），干燥环境（如烤箱）可用喷锡（成本低 30%）；

• 三防漆涂覆：PCB 整体涂覆丙烯酸三防漆（厚度 15~20μm），重点覆盖强电线路与焊点，避免水汽、油污侵蚀。

某浴室电热水器 PCB 未涂三防漆，6 个月后焊点氧化导致加热故障，涂覆 20μm 三防漆后，使用寿命延长至 5 年。

2. 布局优化

• 元件布局：将传感器、MCU 等弱电元件布置在 PCB 上方（远离水汽堆积区），强电线路布置在下方；

• 开孔设计：PCB 边缘设计 2~4 个排水孔（孔径 1~2mm），避免水汽在 PCB 表面堆积；

• 避免低洼区域：PCB 布局避免形成 “低洼区”（如元件包围的凹陷），防止油污、灰尘聚集。

三、成本控制：在合规基础上降本

家用电器对成本敏感，PCB 设计需在安全、可靠的前提下优化成本：

1. 层数与尺寸优化

• 层数选择：多数家用 PCB 用 2 层（成本最低），复杂功能（如智能空调）可用 4 层，避免盲目用多层板；

• 尺寸压缩：在安全间距达标的前提下，优化元件布局（如功率器件集中布置），缩小 PCB 面积（每缩小 1cm²，成本降低 5%~10%）；

• 拼板设计：采用阴阳拼板或同向拼板（如 30cm×40cm 基板拼 10~20 片家用 PCB），提升基材利用率。

2. 元件与工艺选择

• 元件封装：优先用 0603~1206 封装电阻电容（成本比 0402 低 20%），功率器件用 DIP 封装（焊接成本低于 SMD）；

• 制造工艺：用常规机械钻孔（成本比激光钻孔低 50%），线宽 / 间距≥0.1mm（适配普通蚀刻工艺，良率≥98%）。

家用电器 PCB 设计的核心是 “安全底线不可破，成本优化有技巧”—— 任何降本措施都需以符合安全标准为前提，如某厂商为压缩成本缩小强电间距，导致产品召回，损失远超成本节省。可见，平衡安全与成本是家用 PCB 设计的关键。
