混合信号PCB信号路由：模拟与数字布线隔离与兼容

    混合信号PCB的信号路由是“控制噪声耦合”的关键环节——数字信号线的快速电平跳变（如3.3V信号在1ns内跳变，dI/dt达1A/ns）会产生强电磁场，通过容性耦合（C=εS/d）与感性耦合（M=μL/N）干扰相邻模拟信号线。实验数据表明，间距0.2mm的平行布线（长度50mm）可使模拟信号噪声增加20倍。与“单纯追求布线整齐”的错误理念不同，科学的路由设计需建立“分区布线、距离控制、走向规划”的三维策略，确保模拟信号不受数字噪声侵袭，同时数字信号保持完整性。

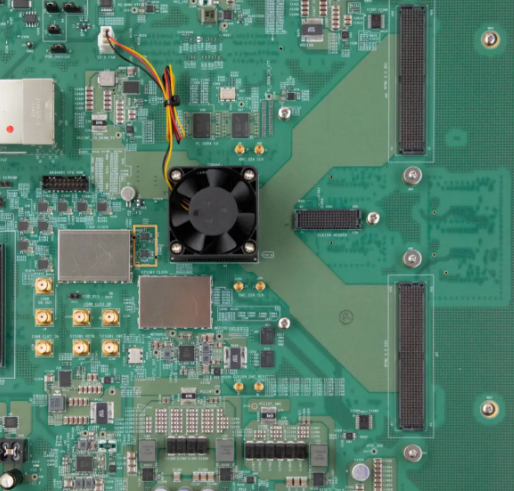

一、分区布线原则：物理空间的信号隔离

路由的第一步是严格遵守“模拟线走模拟区，数字线走数字区”，核心参数：

• 区域边界：用丝印线明确划分模拟区（标记“A”）与数字区（标记“D”），边界线内5mm为“缓冲带”，仅允许跨界信号（如ADC控制信号）通过；

• 布线密度：模拟区布线密度≤10线/cm²（避免线间耦合），数字区可放宽至30线/cm²，但高速线（＞100MHz）需分散布局（间距≥2mm）；

• 元件连接：模拟元件引脚仅连接模拟线（除电源与跨界信号），数字元件同理，禁止模拟线进入数字区（长度＜5mm例外，如电源滤波电容连线）。

二、模拟信号线路由：短、直、净

模拟信号（尤其是μV/mV级信号）对路由细节极其敏感，需遵循“最短路径、最小干扰”原则：

• 长度控制：

  • 微弱信号（＜10mV）：布线长度＜30mm（如传感器输出线），每增加10mm，噪声可能增加5%；

  • 中等信号（10mV-1V）：长度＜50mm（如运放输入线）；

  • 驱动能力强的模拟信号（＞1V）：长度＜100mm（如运放输出线）；

• 走向与间距：

  • 远离数字高速线（如时钟、总线），间距≥3倍线宽（W=0.2mm，间距≥0.6mm），频率＞100MHz时间距≥5W；

  • 避免与数字线平行布线，必须交叉时采用垂直交叉（减少耦合面积）；

  • 差分模拟线（如仪表放大器输入）需等长（误差＜5mm）、平行、紧密（间距=W），并包地（屏蔽地与信号线间距=W）；

• 过孔控制：

  • 模拟线过孔数量≤2个（每增加1个过孔，插入损耗增加0.1-0.5dB）；

  • 过孔直径0.3mm，焊盘直径0.6mm，过孔间距离≥5mm，避免形成寄生电容。

三、数字信号线路由：控速、限域、屏蔽

数字信号路由需在保证自身完整性的同时，减少对模拟电路的干扰：

• 高速线管理：

  • 时钟线（f＞50MHz）：最短路径（＜50mm），远离模拟区（距离≥10mm），终端匹配（串阻=特性阻抗，如50Ω线串50Ω电阻）；

  • 总线（如SPI、I2C）：速率＜10MHz时可常规布线，＞10MHz时需等长（误差＜10%），并包地屏蔽；

  • 避免直角布线（直角处阻抗突变，产生反射），采用45°角或圆弧过渡（半径≥3W）；

• 跨界信号处理：

  • ADC/DAC的数字控制信号（如CS、SCLK）是唯一允许跨界的数字线，布线长度＜30mm，穿越边界时垂直通过；

  • 跨界线下方必须有完整接地平面（不能跨分割缝），线宽0.2-0.3mm，阻抗控制在50Ω±10%；

• 噪声源隔离：

  • 晶振、处理器等强噪声源的信号线远离模拟输入线（距离≥15mm）；

  • 数字线与模拟电源走线间距≥2mm，避免电源噪声耦合。

四、特殊信号路由：ADC/DAC周边的精细设计

ADC/DAC是混合信号接口，其周边5mm范围为“敏感区”，路由需特别精细：

• 模拟输入线：从传感器直接连接至ADC输入端，避免中途分支（分支会产生反射），线长＜20mm；

• 参考电压线（VREF）：独立布线，线宽≥0.3mm，靠近ADC的VREF引脚（＜10mm），并在引脚处放置100nF陶瓷电容（距离＜2mm）；

• 数字控制线：SCLK、DIN等线长＜15mm，与模拟输入线间距≥3mm，且不平行（交叉角度≥45°）。

五、路由验证与优化工具

• 阻抗计算：用PCB设计软件（如Altium、Cadence）的阻抗计算器，确保高速线阻抗匹配（误差±10%）；

• 串扰仿真：用HyperLynx等工具仿真数字线对模拟线的串扰（目标＜-40dB）；

• 实际测试：用示波器测量模拟信号噪声（带宽20MHz，AC耦合），对比路由前后的噪声变化（优化后应降低≥50%）。

​混合信号PCB信号路由的核心是“区分对待、隔离优先”，模拟线追求“纯净”，数字线追求“控噪”，通过严格的分区、距离与走向控制，将线间耦合降至系统容忍范围（通常模拟信号串扰＜1%满量程），实现两类信号的和谐共存。
