复杂电子系统（如服务器主板、工业控制板、汽车电子PCB）中，多层PCB（4层及以上）因能优化布线、减少干扰、提升集成度，成为主流选择。与单层/双层PCB不同，多层PCB的尺寸计算不仅需考虑表层元件的尺寸与位置，还需兼顾内层布线空间、层叠结构与过孔分布——若忽略内层需求，可能导致“表层元件布局完成后，内层无法布线”或“PCB尺寸过大，超出外壳约束”。

一、多层 PCB 尺寸计算的核心差异：内层约束的加入

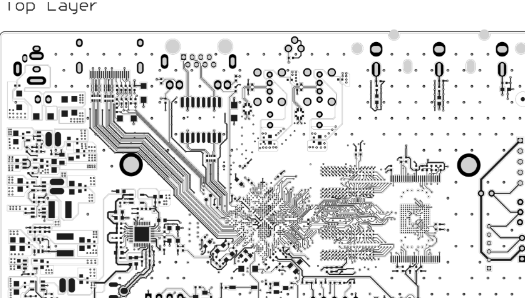

多层 PCB 的层叠结构通常包含信号层（Top/Bottom Layer）、电源层（Power Layer）、接地层（Ground Layer），部分还包含中间信号层（Mid Layer）。其尺寸计算的核心差异体现在：

内层布线空间需求：高密度信号（如 PCIe 4.0、DDR5）需在专用信号层布线，且需满足阻抗匹配（如 50Ω 单端阻抗、100Ω 差分阻抗），布线间距与线宽需严格控制（如差分线对间距 = 线宽，单端线间距≥2 倍线宽），这些要求会增加内层的 “有效布线面积”，进而影响 PCB 尺寸。
层叠对齐约束：多层 PCB 的各层需通过过孔连接，过孔需在各层对齐（偏差≤0.1mm），过孔阵列的尺寸需纳入元件位置计算（如 BGA 下方的过孔阵列需覆盖芯片的散热区域）。
电源 / 接地层完整性：电源层需形成 “完整铜皮” 以降低阻抗，避免出现 “铜皮断裂”；接地层需覆盖高频信号元件，形成 “地平面” 以减少干扰，因此电源 / 接地层的尺寸需覆盖所有相关元件，可能导致 PCB 尺寸大于表层元件的外围尺寸。

二、多层 PCB 尺寸计算的关键技术要点

（一）内层铜皮尺寸的优化方法

铜皮分割与拼接：若电源元件分布分散，可将电源层分割为多个 “铜皮岛”，通过过孔连接，避免 PCB 尺寸过大。例如将 + 12V 电源层分为 “主控区” 与 “DDR 区”，各铜皮岛尺寸 10mm×10mm，通过 2 个埋孔连接，减少铜皮桥的宽度（从 2mm 减至 1mm）。
利用表层铜皮辅助供电：在表层布置宽铜皮（如 2mm），与内层电源层通过过孔连接，分担电流，减少内层铜皮的尺寸需求。

（二）高频信号布线的尺寸控制

走线长度匹配与 PCB 尺寸平衡：高频信号（如 DDR、PCIe）需严格控制走线长度，若元件间距过大导致走线过长，需调整元件位置（如将 DDR 靠近主控芯片），而非盲目扩大 PCB 尺寸。例如 DDR 与主控芯片的间距从 5mm 减至 3mm，走线长度从 6mm 减至 4mm，减少布线空间需求。
阻抗匹配与线宽 / 间距的协同：不同阻抗要求对应不同的线宽与间距，需在计算阶段确定参数，避免后期因阻抗不达标而扩大 PCB 尺寸。例如 50Ω 阻抗对应线宽 0.1mm，若误按 0.15mm 计算，会导致布线空间增加 50%，需重新调整。

（三）过孔与元件的间距约束

过孔焊盘与元件焊盘的间距：盲孔 / 埋孔的焊盘需与元件焊盘保持≥0.15mm 的间距，避免焊接短路。例如 BGA 焊盘直径 0.5mm，过孔焊盘 0.4mm，中心间距需≥0.45mm（0.5/2+0.4/2=0.45mm）。
过孔阵列的密度控制：过孔间距需≥0.5mm（钻孔工艺限制），若过孔阵列密度过高，需扩大阵列尺寸，进而影响 PCB 尺寸。例如 144 个过孔的阵列尺寸 6mm×6mm，若间距减至 0.4mm，阵列尺寸可减至 4.8mm×4.8mm，减少 PCB 空间占用。

四、多层 PCB 尺寸计算的常见误区与解决方案

（一）误区 1：仅按表层元件尺寸计算，忽略内层铜皮需求

问题：某 6 层 PCB 的表层元件外围尺寸为 30mm×20mm，但内层电源层需覆盖分散的电源元件，铜皮尺寸达 40mm×25mm，导致 PCB 生产后电源压降超标。解决方案：在尺寸计算初期，同步绘制内层铜皮的边界，确保铜皮覆盖所有相关元件，若铜皮超出表层尺寸，需扩大 PCB 尺寸以匹配内层需求。

（二）误区 2：高频信号布线空间预留不足

问题：DDR5 信号按 0.1mm 线宽、0.2mm 间距计算，需 2.2mm 宽度的布线区域，但实际预留 1.8mm，导致无法布下 8 根数据线，需重新调整 PCB 尺寸。解决方案：建立 “信号布线空间计算表”，按信号数量、线宽、间距提前计算所需空间，公式为 “布线宽度 = 信号数量 × 线宽 + (信号数量 - 1)× 线间距 + 2× 边缘留白”，并纳入 PCB 尺寸计算。

（三）误区 3：过孔阵列与元件干涉

问题：BGA 下方的散热过孔阵列边缘到元件焊盘的距离仅 0.2mm，小于 0.3mm 的安全间距，导致焊接时短路。解决方案：在计算过孔阵列位置时，将 “元件焊盘尺寸 + 安全间距” 作为边界，公式为 “过孔阵列边缘 = 元件焊盘边缘 + 安全间距”，确保无干涉。
