PCB 信号层材料的选型方法

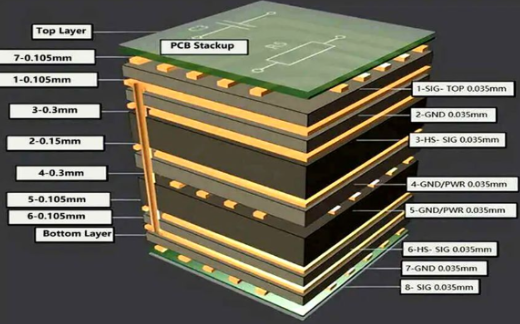

PCB 信号层材料的选型是 “多目标平衡” 的过程 —— 需兼顾信号性能（频率、速率）、环境要求（温度、湿度）、成本预算、加工工艺，选错材料会导致 “性能过剩浪费成本” 或 “性能不足返工整改”。与 “凭经验选型” 的误区不同，科学的选型需遵循 “明确需求 - 参数匹配 - 成本评估 - 工艺验证” 四步流程，每个步骤都有具体的判断标准与操作方法。今天，我们解析 PCB 信号层材料的选型流程、关键判断因素及常见场景的选型案例，帮你掌握从需求到落地的全流程策略。

一、选型核心流程：四步确定合适材料

1. 第一步：明确信号与环境需求（选型基础）

选型前需先明确 PCB 的核心需求，这是后续参数匹配的前提，需获取四个关键信息：

• 信号特性：

• 信号频率：明确最高工作频率（如 DC-1GHz、1-10GHz、＞10GHz），频率直接决定对介电损耗（tanδ）的要求；

• 传输速率：高速信号（如 10Gbps、25Gbps）需更低的 tanδ 与更稳定的介电常数（εr），避免信号衰减与阻抗波动；

• 阻抗要求：特性阻抗（如 50Ω、75Ω）或差分阻抗（如 85Ω、100Ω）的允许偏差（如 ±3%、±5%），偏差越小，对 εr 稳定性要求越高；

• 环境条件：

• 工作温度范围：普通消费电子（0-60℃）、工业环境（-20-85℃）、汽车电子（-40-125℃），温度范围越宽，对材料耐温性（Tg、连续使用温度）要求越高；

• 特殊环境：是否有湿热（85℃/85% RH）、化学腐蚀、振动等需求，湿热环境需材料耐水解，腐蚀环境需化学稳定性（如 PTFE）；

• 成本预算：

• 单位面积材料成本上限（如≤200 元 /㎡、200-1000 元 /㎡、＞1000 元 /㎡），成本决定材料类型（FR-4、松下、罗杰斯、PTFE）；

• 加工工艺：

• PCB 层数：多层板（≥8 层）需材料层压性能好，避免层间分离；

• 钻孔要求：小孔径（≤0.2mm）需材料硬度适中，避免钻孔毛刺。

示例：某 5G 手机射频板的需求的需求：信号频率 28GHz，传输速率 1.2Gbps，阻抗 50Ω±3%，工作温度 - 20-60℃，成本≤1500 元 /㎡，4 层板，钻孔直径 0.3mm。

2. 第二步：匹配材料参数（核心环节）

根据第一步的需求，匹配材料的关键参数（介电常数、tanδ、耐温性等），筛选出符合要求的材料类型，具体匹配逻辑如下：

• 按信号频率匹配介电参数：

• 频率≤1GHz：tanδ≤0.02，εr 波动≤±5%，普通 FR-4（εr=4.5，tanδ=0.02）可满足；

• 1GHz＜频率≤10GHz：tanδ≤0.008，εr 波动≤±2%，可选松下 R-1766（εr=4.0，tanδ=0.008）、罗杰斯 RO4350B（εr=3.48，tanδ=0.003）；

• 频率＞10GHz：tanδ≤0.003，εr 波动≤±1%，可选罗杰斯 RO3010（εr=10.2，tanδ=0.0022）、PTFE（εr=2.1，tanδ=0.0005）；

• 按温度范围匹配耐温参数：

• 温度≤60℃：Tg≥130℃（普通 FR-4）；

• 60℃＜温度≤85℃：Tg≥150℃（高 Tg FR-4、罗杰斯 RO4350B）；

• 温度＞85℃：Tg≥170℃（松下 R-1766、罗杰斯 RO3010）；

• 按阻抗偏差匹配 εr 稳定性：

• 偏差 ±5%：εr 波动≤±3%（普通 FR-4 高 Tg 型）；

• 偏差 ±3%：εr 波动≤±2%（松下 R-1766、罗杰斯 RO4350B）；

• 偏差 ±2%：εr 波动≤±1%（罗杰斯 RO3010、PTFE）；

• 按成本匹配材料类型：

• 成本≤200 元 /㎡：普通 FR-4、高 Tg FR-4；

• 200 元 /㎡＜成本≤1000 元 /㎡：松下 R-1766、罗杰斯 RO4450F（入门级高频材料）；

• 成本＞1000 元 /㎡：罗杰斯 RO4350B、RO3010、PTFE。

示例：5G 手机射频板需求匹配：频率 28GHz（＞10GHz）→tanδ≤0.003；阻抗偏差 ±3%→εr 波动≤±2%；温度 - 20-60℃→Tg≥150℃；成本≤1500 元 /㎡→可选罗杰斯 RO4350B（εr=3.48±0.03，tanδ=0.003，Tg=150℃，成本 1500-2000 元 /㎡，接近预算上限）或国产等效高频材料（成本 1200-1500 元 /㎡）。

3. 第三步：评估成本与工艺可行性（落地关键）

筛选出符合参数要求的材料后，需进一步评估成本合理性与加工可行性，避免 “参数达标但无法落地”：

• 成本评估：

• 材料成本：对比不同品牌的单价（如罗杰斯 RO4350B vs 国产高频材料），若预算紧张，可选择性能略低但满足需求的入门级高频材料（如罗杰斯 RO4450F，tanδ=0.004，成本比 RO4350B 低 20%）；

• 加工成本：高频材料（如罗杰斯）的加工难度高于 FR-4，钻孔、层压成本增加 20%-30%，需纳入总成本核算；

• 工艺可行性：

• 层压性能：多层板需材料层压后无气泡、层间分离，可向供应商索取层压工艺参数（温度、压力、时间），确认 PCB 厂是否具备加工能力；

• 钻孔性能：小孔径（≤0.2mm）需材料硬度适中，罗杰斯 RO4350B 需用专用钨钢钻头，钻孔速度比 FR-4 慢 30%，需确认 PCB 厂是否有对应设备；

• 阻焊层兼容性：高频材料的表面处理（如化学沉金）需与阻焊层匹配，避免附着力不足，可要求供应商提供兼容性测试报告。

示例：5G 手机射频板评估：罗杰斯 RO4350B 材料成本 1800 元 /㎡，加工成本增加 25%，总成本超预算；改用国产高频材料（参数：εr=3.5±0.05，tanδ=0.004，Tg=150℃），材料成本 1300 元 /㎡，加工成本增加 20%，总成本符合预算，且 PCB 厂具备加工能力。

4. 第四步：样品验证与批量确认（风险控制）

最终选型前需通过样品验证，确保材料实际性能符合需求，避免批量生产后出现问题：

• 样品制作：制作 10-20 片样品 PCB，采用目标材料，重点测试信号完整性（阻抗、衰减、反射）与可靠性（耐温、耐湿热）；

• 性能测试：

• 阻抗测试：用阻抗测试仪测量特性阻抗，偏差需≤要求范围（如 ±3%）；

• 信号衰减：用网络分析仪测量信号在目标频率下的衰减（如 28GHz 时每米衰减≤2.5dB）；

• 可靠性测试：进行温度循环（-20-60℃，100 次）、湿热测试（60℃/90% RH，500 小时），测试后重新测量阻抗与衰减，性能变化需≤10%；

• 批量确认：样品测试合格后，与供应商签订技术协议，明确材料参数、供应周期、质量保证条款，批量采购前需抽检首批材料的参数，确保与样品一致。

二、选型关键判断因素：避免常见误区

1. 不盲目追求 “高性能”

高频材料（如罗杰斯 RO3010）性能优异，但成本极高，若信号频率仅 5GHz，用松下 R-1766（tanδ=0.008）即可满足需求，成本比 RO3010 低 60%。

2. 重视 “参数稳定性” 而非 “单一数值”

某材料标称 εr=4.0（优秀），但波动 ±5%（差），实际使用中阻抗偏差达 ±8%；另一材料 εr=4.2（略高），但波动 ±1%（优），阻抗偏差仅 ±2%，后者更适合高精度阻抗场景。

3. 结合 PCB 厂加工能力

部分小型 PCB 厂无高频材料加工设备，强行选择罗杰斯材料会导致加工良率低（＜80%），反而增加成本，此时可选择加工难度较低的松下材料或调整设计（如降低频率）。

​PCB 信号层材料的选型需 “需求导向、参数匹配、成本可控、工艺可行”，通过四步流程与关键判断因素，确保选出既能满足性能，又经济可行的材料。
