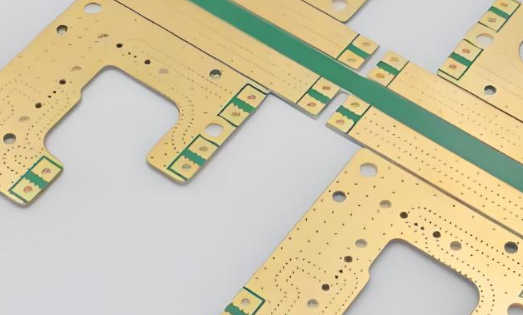

在 PCB 沉金的生产与应用中，常见问题如 “金层太薄”“金层发黑”“附着力差”“接触电阻超标” 会直接影响 PCB 性能，若无法快速定位原因并解决，会导致批量报废、设备故障，增加生产成本。这些问题多源于工艺参数失控、材料质量不佳或设计不当，需针对性排查与优化。

一、问题 1：金层厚度不足或不均（偏差超 ±20%）

1. 问题表现与危害

金层厚度未达设计要求（如设计 0.3μm，实际仅 0.2μm），或局部厚度差异大（同一 PCB 上最大 0.4μm、最小 0.1μm），会导致：

薄金区域耐腐蚀性差，使用 3 个月后出现氧化，接触电阻上升；
厚度不均导致高频信号传输损耗波动（偏差超 0.2dB/inch），影响信号稳定性。

2. 核心原因分析

沉金液浓度不足：氰化金钾浓度低于 1g/L，金离子供应不足，沉积速率下降（＜0.05μm/min），导致金层变薄；
PCB 摆放不当：沉金时 PCB 间距过小（＜3cm）或相互重叠，遮挡区域金层沉积不足，出现局部薄区；
沉金时间不足：未根据金层目标厚度调整时间（如 0.3μm 金层仅沉金 3 分钟，实际需 5 分钟）；
温度 / PH 值偏离：沉金温度低于 60℃或 pH 值＜8.5，金离子还原反应受阻，沉积速率减慢。

3. 解决方案与预防措施

解决方案：
1. 检测沉金液浓度，补充氰化金钾至 1-3g/L（根据目标厚度调整，薄金 1-2g/L，厚金 2-3g/L）；
2. 调整 PCB 摆放方式，垂直悬挂间距≥5cm，避免重叠；
3. 重新设定沉金时间（0.3μm 需 5 分钟，1μm 需 10 分钟），并通过镀层测厚仪实时监控；
4. 调整沉金温度至 65-70℃，pH 值至 9.0-9.5，确保反应正常。
预防措施：
1. 每 2 小时检测一次沉金液浓度与 pH 值，记录数据，建立浓度补充台账；
2. 沉金前检查 PCB 悬挂状态，确保无重叠、无遮挡；
3. 每批次抽样检测金层厚度，合格率需≥99%。

二、问题 2：金层发黑或颜色不均（偏暗、发花）

1. 问题表现与危害

金层表面无光泽、呈暗灰色，或局部出现色差（部分亮、部分暗），会导致：

外观不良，客户拒收率上升；
发黑区域可能伴随金层致密性差，耐腐蚀性下降，使用 6 个月后出现氧化。

2. 核心原因分析

沉金液杂质超标：沉金液中积累过多铜离子（＞5g/L）或铁离子（＞1g/L），杂质与金共沉积，导致金层颜色变暗；
pH 值偏离范围：pH 值＞9.5 时，金层易出现 “树枝状沉积”，表面粗糙发暗；pH 值＜8.5 时，沉积不均匀，出现色差；
后处理不彻底：沉金后残留的沉金液（如氰化物）未清洗干净，干燥后与金层反应，形成暗色化合物；
镍层氧化：沉镍后未及时沉金（间隔超 30 分钟），镍层表面氧化，后续沉金时金层与镍层结合不良，出现颜色不均。

3. 解决方案与预防措施

解决方案：
1. 过滤沉金液，去除铜、铁杂质（用专用螯合树脂滤芯），使杂质含量降至铜＜3g/L、铁＜0.5g/L；
2. 调整沉金液 pH 值至 8.8-9.2，用稀硫酸或氢氧化钠溶液微调；
3. 延长清洗时间，去离子水冲洗 4 次，最后一次用纯酒精浸泡 1 分钟，加速干燥；
4. 沉镍后 30 分钟内完成沉金，避免镍层氧化。
预防措施：
1. 每周检测一次沉金液杂质含量，超过标准及时过滤；
2. 沉金后抽样检查外观，颜色不均率需≤0.5%；
3. 优化生产流程，确保沉镍与沉金的间隔时间＜20 分钟。

三、问题 3：金层附着力差（胶带剥离测试脱落）

1. 问题表现与危害

金层与镍层或镍层与铜箔结合不紧密，胶带剥离后出现金层脱落（面积＞5%），会导致：

组装焊接时金层起皮，影响焊接可靠性；
插拔过程中金层脱落，接触电阻急剧上升，连接失效。

2. 核心原因分析

前处理不彻底：铜箔表面残留油污（脱脂不充分）或氧化层（酸洗时间不足），镍层无法与铜箔紧密结合；
微蚀不足：微蚀量＜1μm，铜箔表面粗糙度过低（Ra＜0.2μm），接触面积小，附着力下降；
沉镍参数不当：沉镍温度＜80℃或 pH 值＜4.5，镍层沉积不致密，与铜箔结合力弱；
沉金后烘烤不足：干燥温度＜80℃或时间＜15 分钟，金层与镍层间存在水分，影响附着力。

3. 解决方案与预防措施

解决方案：
1. 加强前处理：脱脂温度提升至 45-50℃，时间延长至 8 分钟；酸洗时间延长至 2 分钟，确保氧化层彻底去除；
2. 调整微蚀参数：微蚀时间 2.5-3 分钟，微蚀量 1.2-1.5μm，表面粗糙度 Ra=0.3-0.5μm；
3. 优化沉镍参数：温度 85-90℃，pH 值 4.8-5.2，确保镍层致密；
4. 沉金后烘烤：温度 90-100℃，时间 20 分钟，彻底去除水分。
预防措施：
1. 每批次前处理后抽样检测铜箔表面清洁度（水接触角≤30°）；
2. 微蚀后用表面粗糙度仪检测，确保 Ra 达标；
3. 附着力测试合格率需≥99.8%，不合格品立即返工。

四、问题 4：接触电阻超标（＞75mΩ）

1. 问题表现与危害

沉金焊盘的接触电阻初始值＞75mΩ，或使用后上升过快（3 个月超 100mΩ），会导致：

高频信号损耗增加（＞0.9dB/inch），传输速率下降；
电源线路压降增大，元件供电不足，出现死机。

2. 核心原因分析

金层太薄：金层＜0.1μm，无法完全覆盖镍层，局部暴露的镍层氧化，导致接触电阻上升；
金层纯度不足：沉金液中杂质（如银、铜）超标，金层电阻率增大；
焊盘表面污染：沉金后残留油污或灰尘，未清洁干净，形成接触电阻；
镍层氧化：沉镍后延迟沉金，镍层氧化形成高电阻氧化层，影响金层导电性。

3. 解决方案与预防措施

解决方案：
1. 增加金层厚度：薄金≥0.2μm，中厚金≥0.5μm，确保完全覆盖镍层；
2. 使用高纯度沉金液：氰化金钾纯度≥99.99%，杂质含量≤10ppm；
3. 沉金后加强清洁：用超声波清洗（频率 40kHz，时间 5 分钟），去除表面污染；
4. 缩短沉镍与沉金间隔：＜20 分钟，避免镍层氧化。
预防措施：
1. 每批次检测接触电阻，初始值需≤50mΩ；
2. 储存时采用真空包装，避免焊盘污染与氧化；
3. 定期校准接触电阻测试仪，确保数据准确。

五、问题 5：金层针孔（直径＜0.1mm 的小孔）

1. 问题表现与危害

金层表面出现微小针孔，会导致：

针孔处镍层暴露，易氧化腐蚀，影响耐腐蚀性；
高频信号在针孔处产生反射，增加信号损耗。

2. 核心原因分析

沉金液气泡：沉金液中存在气泡（搅拌不足），气泡附着在 PCB 表面，阻碍金层沉积，形成针孔；
沉镍层针孔：沉镍时杂质超标或搅拌不足，镍层出现针孔，后续沉金无法覆盖，形成贯穿针孔；
PCB 表面缺陷：铜箔表面有微小凹坑（蚀刻不良），沉金时此处沉积不足，形成针孔。

3. 解决方案与预防措施

解决方案：
1. 增强沉金液搅拌：空气搅拌流量提升至 1-1.2m³/h，或增加机械搅拌（转速 50rpm），消除气泡；
2. 优化沉镍工艺：过滤沉镍液去除杂质，搅拌流量 0.8-1m³/h，避免镍层针孔；
3. 改善铜箔表面质量：蚀刻后检查铜箔，凹坑深度＞0.5μm 的 PCB 需返工。
预防措施：
1. 沉金前检查沉金液，确保无明显气泡；
2. 每批次抽样检查金层针孔，针孔率需≤0.3%；
3. 蚀刻后用 AOI 设备检测铜箔表面，缺陷率≤0.1%。
