铣边定位孔：PCB制造的 “精准锚点

在 PCB 制造的铣边工序中，定位孔是确保 PCB 外形尺寸精准的 “核心锚点”—— 通过定位孔与工装夹具的配合，实现 PCB 在铣边设备中的精准固定，避免铣边时出现尺寸偏差或边缘毛糙。而铣边定位孔根据 “是否具备导电特性”，分为非金属化与金属化两类，前者仅用于机械定位，后者兼具定位与电气连接功能，二者在 PCB 制造中承担不同角色。今天，我们从基础入手，解析铣边定位孔的定义、非金属化与金属化的核心区别、核心作用及行业标准，帮你建立系统认知。

首先，明确铣边定位孔的核心定义：指在 PCB 基材上预先钻制的孔状结构，用于铣边工序中固定 PCB 位置，确保铣刀按设计路径切割 PCB 外形（如圆角、异形边缘），定位精度直接决定 PCB 外形尺寸偏差（行业标准通常要求 ±0.1mm）。与普通过孔（用于层间导通）不同，铣边定位孔的核心功能是 “机械定位”，但金属化定位孔可额外实现 “接地、屏蔽或信号传输” 的电气功能。

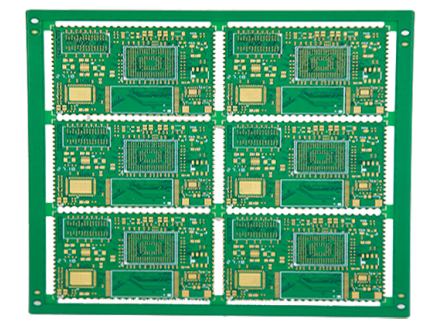

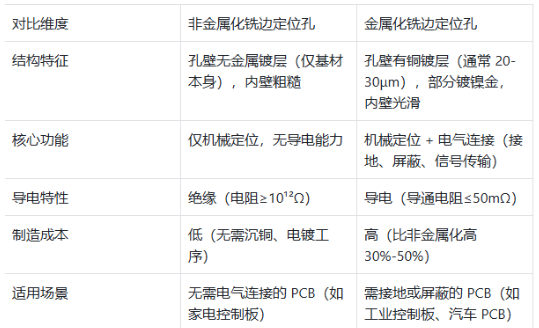

非金属化与金属化铣边定位孔的核心区别，需从 “结构、功能、适用场景” 三个维度划分：

铣边定位孔（无论非金属化还是金属化）的核心作用，贯穿 PCB 铣边工序的 “精准化生产”，具体可拆解为三点：

保证外形尺寸精度

PCB 的外形尺寸（如长度、宽度、圆角半径）直接影响后续组装 —— 若尺寸偏差超 ±0.1mm，可能导致 PCB 无法装入外壳，或与周边元件干涉。铣边定位孔通过与工装夹具的 “销钉配合”（定位孔直径与销钉直径间隙≤0.02mm），将 PCB 固定在铣边设备的预设位置，确保铣刀按 CAD 设计路径切割。例如，某手机 PCB 的外形尺寸要求 100mm×60mm，若使用非金属化定位孔（直径 2.0mm）定位，铣边后尺寸偏差可控制在 ±0.05mm；若省略定位孔，仅靠视觉定位，偏差会扩大至 ±0.2mm，导致 50% 的 PCB 无法装入手机中框。

提升铣边效率与一致性

批量生产中，定位孔可实现 PCB 的 “快速装夹”—— 工人只需将 PCB 的定位孔对准夹具销钉，10 秒内即可完成固定，比传统 “划线定位”（需 30 秒 / 块）效率提升 200%。同时，统一的定位孔设计（如直径、位置）可确保每块 PCB 的铣边路径一致，边缘毛糙度≤0.05mm（行业标准≤0.1mm），避免因人工定位偏差导致的 “同批次不同形” 问题。某家电 PCB 厂商采用非金属化定位孔后，铣边工序的良率从 95% 提升至 99%，单条生产线日产能增加 5000 块。

金属化定位孔的额外电气价值

金属化定位孔在定位基础上，可作为 “接地端子” 或 “屏蔽连接点”—— 孔壁的铜镀层能将 PCB 的接地平面与外部金属外壳连接，减少电磁干扰（EMI）；或作为信号传输的 “过渡孔”，实现 PCB 与外部设备的信号对接。例如，某工业控制 PCB 的金属化定位孔（直径 3.0mm，铜镀层 25μm），既用于铣边定位，又将 PCB 的接地平面与金属机箱连接，EMI 辐射值从 - 40dBμV/m 降至 - 50dBμV/m，符合工业 EMC 标准（EN 61000-6-2）。

铣边定位孔的行业标准，主要参考 IPC（国际电子工业联接协会）与国家标准，核心指标包括：

尺寸精度：

• 孔径偏差：非金属化定位孔≤±0.05mm，金属化定位孔≤±0.03mm（因需电镀，预留镀层厚度）；

• 位置偏差：定位孔中心与设计坐标的偏差≤±0.05mm（双定位孔时，两孔中心距偏差≤±0.03mm）；

• 外形关联偏差：铣边后 PCB 外形与定位孔的位置偏差≤±0.1mm。

机械性能：

• 非金属化定位孔：抗折强度≥15N（孔径 2.0mm 时），避免装夹时开裂；

• 金属化定位孔：镀层附着力≥5N/cm（按 IPC-TM-650 2.4.10 标准），避免镀层脱落。

电气性能（仅金属化）：

• 导通电阻：孔壁镀层与 PCB 铜箔的导通电阻≤50mΩ；

• 绝缘电阻（相邻定位孔间）：≥10¹²Ω（500V DC），避免短路。

总之，铣边定位孔是 PCB 铣边工序的 “精准锚点”，非金属化与金属化的差异决定了其适用场景 —— 前者聚焦低成本定位，后者兼顾定位与电气功能。只有理解其基础特性与标准要求，才能在 PCB 设计中精准选择定位孔类型，避免 “过度设计”（无需导电却选金属化）或 “功能不足”（需导电却选非金属化）。
