DFT 和 DFM：PCB 制造的协同方法

在 PCB 制造领域，有两个概念对成功至关重要：可测试性设计 （DFT） 和可制造性设计 （DFM）。但 DFT 和 DFM 到底是什么，它们如何协同工作以简化 PCB 制造流程？简而言之，DFT 专注于使印刷电路板 （PCB） 易于测试故障，而 DFM 则确保设计经过优化，以实现高效的生产和组装。它们共同构成了一种降低成本、提高质量和加快上市时间的强大方法。

PCB 制造中的 DFT 和 DFM 是什么？

在我们深入研究之前，让我们先分解一下这两个基本概念。DFT，即可测试性设计，是指以一种更容易在生产过程中和生产后测试缺陷的方式设计 PCB。这可能意味着添加测试点来检查信号完整性或确保关键组件可以进行探测。另一方面，DFM（即可制造性设计）涉及创建简化制造和组装过程的 PCB 布局。这包括组件间距、走线宽度和材料选择等考虑因素，以避免生产问题。

当 DFT 和 DFM 结合使用时，创建了一种整体的 PCB 设计方法。它们确保电路板不仅易于构建，而且可靠且可测试，从长远来看可以节省时间和金钱。让我们探讨一下这些原则如何协同工作，以及为什么它们对参与 PCB 开发的任何人都很重要。

为什么 DFT 和 DFM 在 PCB 制造中很重要

PCB制造过程复杂，涉及设计、制造、组装和测试等多个阶段。任何阶段的错误或效率低下都可能导致代价高昂的返工、延误或产品故障。研究表明，仅测试一项就占生产 PCB 总成本的 25-30%。同时，糟糕的设计选择可能会使制造废品率增加多达 10%。这就是 DFT 和 DFM 的用武之地——它们通过优化生产和质量保证的设计来解决这些痛点。

​

DFT 和 DFM 之间的协同作用

虽然 DFT 和 DFM 有不同的目标，但它们在实施上经常重叠。有利于可制造性的设计选择也可以提高可测试性，反之亦然。让我们看看这两种方法相辅相成的几种方式：

• 元件放置：放置具有足够间距（例如，至少相距 0.5 毫米）的组件不仅使组装更容易（DFM 原理），还可以确保测试探头可以不受干扰地访问关键区域（DFT 的好处）。

• 测试点：为关键网络添加测试点，例如运行频率为 2.5 GHz 的高速信号，有助于故障检测 （DFT），还可以指导制造商调整装配工艺 （DFM）。

• 标准化材料：使用介电常数为 4.5 的 FR-4 等广泛使用的材料支持经济高效的生产 （DFM） 并确保一致的测试结果 （DFT）。

通过在设计阶段同时考虑 DFT 和 DFM，工程师可以创建不仅更易于构建和组装而且在测试时更可靠的 PCB。这种协同作用降低了设计迭代的可能性，并加快了从原型到生产的路径。

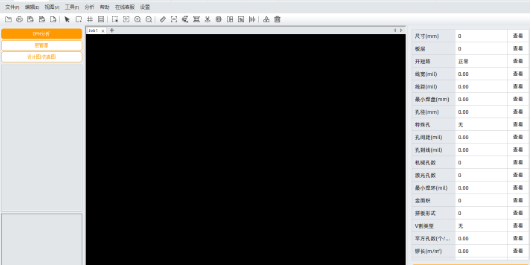

PCB 制造的关键 DFM 指南

为了实现 DFM 的优势，设计人员必须遵循优化 PCB 以进行制造和组装的特定指南。以下是一些针对 PCB 制造工艺量身定制的实用 DFM 技巧：

1. 优化走线宽度和间距

确保走线宽度和间距符合标准制造工艺的能力。例如，大多数制造商通常建议最小走线宽度为 6 密耳，间距为 6 密耳，以防止过度蚀刻或短路等问题。对于高密度设计，较窄的走线可能是可行的，但它们会增加生产风险和成本。

2. 使用标准组件尺寸

电阻器和电容器坚持使用 0603 或 0805 等标准元件封装。非标准尺寸会使组装复杂化并增加拾放作过程中出错的风险。这也通过确保与自动化设备的兼容性来符合装配原则的设计。

3. 最小化层数

虽然复杂的设计有时需要多层板，但减少层数（例如，从 8 层增加到 6 层）可以降低制造成本。每增加一层都会增加制造时间和材料费用，因此请平衡性能需求与成本效率。

4. 除非必要，否则避免严格的公差

过度指定的公差，例如要求过孔直径恰好为 0.3 毫米而不是更灵活的范围，可能会推高成本。大多数标准工艺可以达到 ±10% 的公差，因此除非更严格的规格对性能至关重要，否则请在这些限制内进行设计。

5. 提供清晰的丝印标记

包括用于组件、测试点和极性标记的清晰易读的丝印标签。这有助于在组装和测试过程中减少出错的机会。保持文本高度至少为 0.8 毫米，以确保打印后的可读性。

遵循这些 DFM 指南不仅可以简化 PCB 制造流程，还可以为有效的 DFT 实施奠定基础，因为制造良好的电路板更容易测试和调试。

将 DFT 集成到您的 PCB 设计中

DFM 注重易于生产，而 DFT 则确保最终产品的功能和可靠性经过彻底测试。以下是将 DFT 纳入您的设计的一些关键策略：

1. 添加可访问的测试点

包括关键信号的测试点，例如工作频率为 100 MHz 的时钟线，以便在测试期间轻松探测。将这些点放在顶层或底层，远离密集的元件区域，探头接触的最小焊盘尺寸为 1 mm。

2. 边界扫描测试设计

将边界扫描架构 （JTAG） 集成到具有多个 IC 的复杂设计中。这样无需物理探测即可测试互连，从而节省时间并降低测试过程中损坏的风险。

3. 确保电源和接地

为电源和接地网络提供专用测试点，以验证电压水平（例如，确保 3.3V 电源轨在 ±5% 容差范围内）。这有助于在测试阶段的早期识别与电源相关的问题。

通过嵌入这些 DFT 实践，您可以在 PCB 到达最终用户之前发现开路或不正确的信号电平等缺陷，从而确保更高的质量和可靠性。

装配设计：桥接 DFM 和 DFT

装配设计 （DFA） 与 DFM 密切相关，在 PCB 制造过程中发挥着至关重要的作用。DFA 专注于简化组件在 PCB 上的组装，这可以间接支持 DFT 目标。例如：

• 组件方向：将二极管或极化电容器等组件沿同一方向对齐，以加快组装速度并减少错误。这也使得在质量检查期间测试放置是否正确变得更加容易。

• 面板化：将 PCB 设计为适合面板布局，分离式标签的间距至少为 2.5 毫米。这有助于高效组装，并可以更轻松地同时测试多块板。

• 阻焊层间隙：在焊盘周围保持 0.1 毫米的阻焊层间隙，以防止组装过程中焊架桥接。这确保了更清洁的接头，在测试过程中更容易检查。

通过将 DFA 与 DFM 和 DFT 集成，您可以创建不仅易于构建和测试而且易于快速组装的设计，从而进一步减少生产时间和成本。

平衡 DFT 和 DFM 的挑战

虽然 DFT 和 DFM 是互补的，但平衡两者有时会带来挑战。例如，为 DFT 添加大量测试点可能会使电路板变得混乱，从而更难满足 DFM 间距要求。同样，最小化 DFM 的层数可能会限制布线选项，使边界扫描实现等 DFT 策略复杂化。

为了克服这些挑战，请根据项目目标确定关键设计需求的优先级。如果可靠性至关重要，请为测试点分配更多空间。如果成本是主要考虑因素，请专注于简化制造设计。设计和制造团队之间的协作也是关键——早期反馈可以帮助在生产开始之前识别潜在冲突并找到解决方案。

使用 DFT 和 DFM 构建更好的 PCB

在快节奏的电子世界中，在预算范围内按时交付高质量的 PCB 比以往任何时候都更加重要。通过采用 DFT 和 DFM 的协同方法，设计人员可以创建更易于制造、组装和测试的电路板。遵循 DFM 指南（例如优化迹线间距和使用标准组件）可确保生产过程顺利进行，而 DFT 策略（例如添加测试点和支持边界扫描）可确保可靠性和性能。
