铣边定位孔（非金属化 vs 金属化）：结构、性能与选型逻辑

在 PCB 设计中，铣边定位孔的类型选择（非金属化或金属化）直接影响制造精度、成本与 PCB 功能 —— 选非金属化可降低成本，但无法实现导电；选金属化能满足电气需求，却会增加工序与成本。要做出正确选择，需先明确二者的结构差异、性能特点，再结合 PCB 的实际需求（是否需导电、成本预算、批量规模）制定选型逻辑。

一、结构组成：从 “无镀层” 到 “多层镀层” 的核心差异

1. 非金属化铣边定位孔：简洁的 “机械定位结构”

非金属化定位孔的结构仅由 “基材孔壁” 组成，无任何金属镀层，具体特征：

• 基材构成：与 PCB 基材一致（如 FR-4、PI），孔壁为基材本身的绝缘材质，表面粗糙（Ra≤1.5μm），无导电能力；

• 孔径设计：通常为 2.0-3.0mm（适配常见工装销钉直径），孔深与 PCB 厚度一致（如 1.6mm 厚 PCB，孔深 1.6mm）；

• 边缘处理：孔口需做 “倒角” 处理（角度 45°，深度 0.1-0.2mm），避免装夹时销钉划伤孔壁或 PCB 边缘开裂。

例如，某家电控制板的非金属化定位孔（直径 2.5mm，FR-4 基材），孔壁无镀层，仅用于铣边时固定 PCB，装夹时销钉（直径 2.48mm）与孔壁的间隙 0.02mm，定位精度 ±0.04mm。

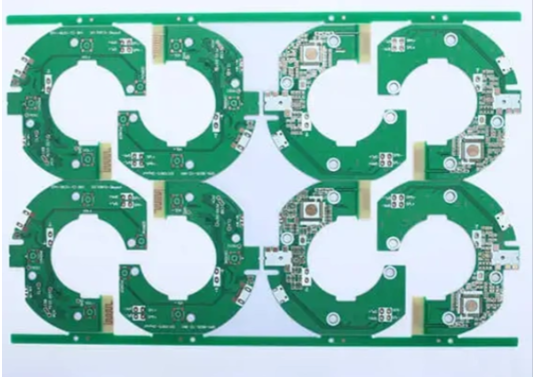

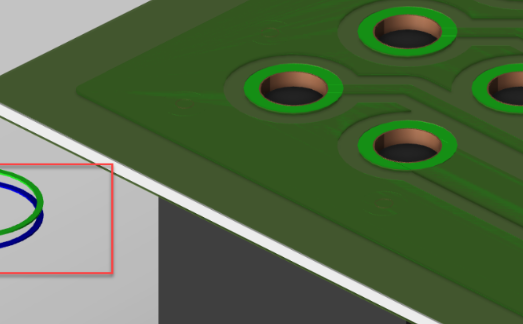

2. 金属化铣边定位孔：“定位 + 导电” 的复合结构

金属化定位孔在非金属化基础上增加 “金属镀层”，实现导电功能，结构分为三层（从内到外）：

• 底层：沉铜层：孔壁均匀沉积薄铜层（厚度 0.5-1μm），作为导电基底，确保孔壁与 PCB 铜箔的电气连接；

• 中间层：电解铜层：增厚铜镀层至 20-30μm，提升导电性能与机械强度，导通电阻≤50mΩ；

• 表层：防护镀层（可选）：若需提升耐腐蚀性或焊接性，可镀镍（厚度 5-10μm）或金（厚度 0.1-0.3μm），如汽车 PCB 的金属化定位孔常镀镍金，耐盐雾测试 96 小时无腐蚀。

二、性能差异：从定位精度到电气功能的全面对比

1. 定位精度：金属化略优，非金属化满足常规需求

• 非金属化定位孔：孔径偏差 ±0.05mm，位置偏差 ±0.05mm，适合常规 PCB（如家电、消费电子），铣边后外形尺寸偏差≤±0.1mm，满足多数组装需求；

• 金属化定位孔：因需电镀，孔径设计时需预留镀层厚度（如设计直径 2.0mm，电镀后实际直径 1.95mm），加工精度更高，孔径偏差 ±0.03mm，位置偏差 ±0.04mm，适合高精度 PCB（如汽车电子、医疗设备），铣边后外形偏差≤±0.08mm。

某医疗设备 PCB（要求外形偏差 ±0.07mm），选用非金属化定位孔时偏差达 ±0.09mm（超标），改用金属化定位孔后偏差降至 ±0.06mm，符合要求。

2. 机械强度：金属化更耐磨损，非金属化需防开裂

• 非金属化定位孔：孔壁为绝缘基材，抗磨损性差，反复装夹（≥5 次）后孔壁易出现划痕，导致定位偏差扩大；抗折强度≥15N（孔径 2.0mm），装夹力过大（>20N）时易开裂；

• 金属化定位孔：孔壁铜镀层提升机械强度，抗磨损性是非金属化的 3-5 倍，反复装夹 20 次仍能保持定位精度；抗折强度≥25N（孔径 2.0mm），适合需多次装夹的场景（如多工序加工）。

某工业 PCB 需经过 “铣边→钻孔→焊接” 三道工序，非金属化定位孔装夹 3 次后开裂率达 8%，改用金属化定位孔后开裂率降至 0.5%。

3. 电气性能：金属化独有，非金属化无导电能力

• 非金属化定位孔：绝缘性能好（电阻≥10¹²Ω），但无任何导电功能，无法实现接地、屏蔽或信号传输；

• 金属化定位孔：具备良好导电性能，导通电阻≤50mΩ，可实现：

• 接地：将 PCB 接地平面与外部金属结构连接，降低 EMI；

• 屏蔽：作为屏蔽腔的连接点，减少外部干扰；

• 信号传输：小电流信号（≤1A）可通过定位孔传输，如传感器 PCB 的信号过渡。

某射频 PCB 的金属化定位孔（直径 2.5mm），将 PCB 的屏蔽层与金属外壳连接，EMI 辐射值从 - 42dBμV/m 降至 - 50dBμV/m，符合射频设备标准。

4. 成本与工艺复杂度：非金属化更具成本优势

• 非金属化定位孔：制造工艺仅需 “钻孔→倒角” 两步，无需沉铜、电镀，单孔成本约 0.01 元，适合批量生产（日产能≥1 万件）；

• 金属化定位孔：需增加 “沉铜→电解铜→防护镀层” 三道工序，单孔成本约 0.015-0.02 元（比非金属化高 50%-100%），工艺复杂度高，生产周期长（比非金属化多 1-2 天）。

​三、实战选型逻辑：四步确定定位孔类型

1. 第一步：判断是否需要电气功能

若 PCB 需通过定位孔实现接地、屏蔽或信号传输（如工业控制、汽车电子、射频设备），必选金属化定位孔；若仅需机械定位（如家电控制板、简单消费电子），选非金属化定位孔。

2. 第二步：评估定位精度需求

若 PCB 外形尺寸偏差要求≤±0.08mm（如医疗设备、汽车电子），选金属化定位孔；若偏差要求≤±0.1mm（如家电、普通消费电子），选非金属化定位孔即可。

3. 第三步：考虑装夹次数与环境

若 PCB 需多次装夹（≥3 次）或使用环境恶劣（如潮湿、腐蚀），选金属化定位孔（耐磨损、耐腐蚀）；若仅单次装夹且环境温和，选非金属化定位孔。

4. 第四步：平衡成本与批量

若批量大（日产能≥1 万件）且成本敏感，优先选非金属化定位孔；若批量小（日产能≤1000 件）且需电气功能，选金属化定位孔（成本影响可忽略）。
