PCB邮票孔：方寸之间工艺密码

在我们日常使用的手机、智能手表、路由器等电子设备内部，都藏着一个关键部件 —— 印制电路板（PCB）。而 PCB 上有一种看似不起眼却作用重大的设计 —— 邮票孔，它就像 PCB 的 “关节”，默默支撑着电路的稳定与便捷组装。今天，我们就来揭开 PCB 邮票孔的神秘面纱，从基础原理到实际应用，带你全面认识这个 “方寸之间的连接密码”。

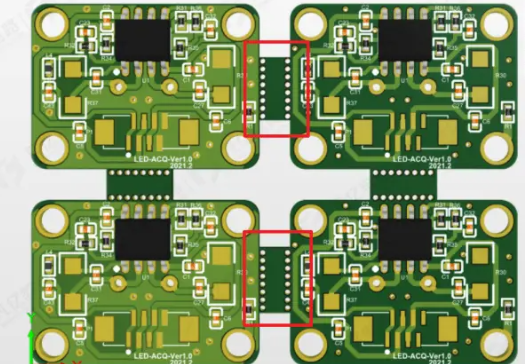

​首先，什么是 PCB 邮票孔？从名字就能看出它的特点 —— 类似邮票边缘的孔洞设计。在 PCB 制造中，邮票孔是指在 PCB 板的边缘或特定区域，按照一定间距排列的一系列小孔，这些小孔通常为圆形或椭圆形，孔径一般在 0.8-1.2mm 之间，孔间距则根据 PCB 板的尺寸和分板需求在 1.5-3mm 不等。它们的核心作用是实现 “拼板” 与 “分板” 的无缝衔接：在 PCB 生产过程中，为了提高效率，厂商会将多个相同的小 PCB 板（如模块电路板）拼合在一张大基板上进行批量制造，而邮票孔就是连接这些小 PCB 板与大基板的 “纽带”。当生产完成后，工人或机器只需沿着邮票孔的边缘轻轻掰动或使用专用工具切割，就能轻松将小 PCB 板从大基板上分离，且分离后的板边平整，不会损伤电路或元件。

邮票孔的结构设计看似简单，却蕴含着不少 “学问”。从形状来看，圆形邮票孔是最常见的，因为它加工难度低、受力均匀，能有效避免分板时出现应力集中导致 PCB 开裂；而椭圆形邮票孔则多用于对分板精度要求较高的场景，比如小型穿戴设备的 PCB，其长轴方向与分板方向一致，能进一步减少分板后的板边毛刺。从布局位置来看，邮票孔主要分为 “边缘式” 和 “内部分隔式”：边缘式邮票孔位于 PCB 板的外边缘，适用于独立模块的分板；内部分隔式则用于同一 PCB 板上不同功能区域的分割，比如将电源模块和信号模块分开，方便后续的调试和维修。

在实际应用中，邮票孔的 “存在感” 虽低，却直接影响着电子设备的性能和可靠性。以我们熟悉的智能手环为例，其内部的 PCB 板尺寸极小，且集成了传感器、电池管理、无线通信等多个模块。厂商在生产时，会将数十个手环 PCB 拼合在一张大基板上，通过边缘邮票孔连接。如果邮票孔的孔径过小，分板时容易出现 “断不开” 的情况，需要强行撬动，可能导致 PCB 板上的焊盘脱落；若孔径过大或间距过宽，又会导致拼板时的稳定性不足，焊接元件时容易出现位移。此外，邮票孔还能起到 “保护电路” 的作用：分板时，由于孔洞的存在，外力会集中在邮票孔处，避免 PCB 板上的线路和元件因受力过大而损坏。

除了基础的分板功能，邮票孔还有一些 “隐藏技能”。比如在某些工业控制设备的 PCB 中，邮票孔会被设计成 “定位孔” 的辅助 —— 在分板后的 PCB 安装到设备外壳时，部分邮票孔可以与外壳上的凸起结构配合，实现 PCB 的精准固定，减少后期调试的工作量。还有一些 DIY 电子爱好者会利用邮票孔的特性，制作可拼接的 PCB 模块，比如将电源模块、单片机模块通过邮票孔拼接成不同功能的电路，既灵活又便捷。

最后，给大家分享一个关于邮票孔的趣味小知识：早期的 PCB 邮票孔设计并没有统一标准，不同厂商的孔径和间距差异很大，导致分板工具难以通用。直到 20 世纪 90 年代，随着消费电子产业的快速发展，国际电子工业联接协会（IPC）才制定了 PCB 邮票孔的通用规范（如 IPC-2221），统一了孔径、间距等关键参数，这才让邮票孔成为了 PCB 制造中的 “标准配置”。如今，随着 PCB 技术向微型化、高密度方向发展，邮票孔也在不断升级，比如出现了 “无毛刺邮票孔”“隐形邮票孔” 等新型设计，进一步提升了 PCB 的可靠性和美观度。

PCB 邮票孔虽小，却是电子设备从 “生产” 到 “组装” 过程中不可或缺的一环。它用简单的结构解决了批量制造与精准分板的难题，堪称 PCB 设计中的 “小巧思，大作用”。
