PCB 柔性板弯折工艺控制：从压合到成型，4 个关键环节防失效

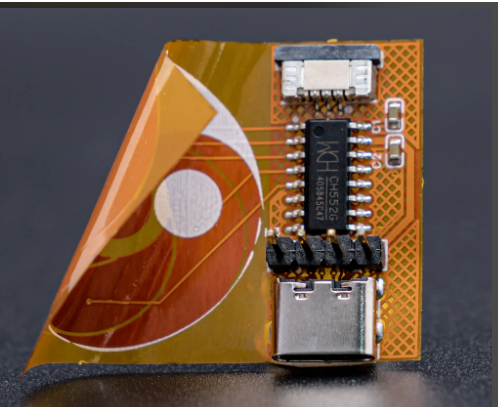

FPC 弯折性能不仅取决于设计，还与制造工艺密切相关 —— 压合温度不均会导致基材与铜箔结合力差，成型裁切毛刺会引发应力集中，这些工艺缺陷会让 “优秀设计” 沦为 “失效产品”。很多工程师在设计后忽略工艺管控，导致量产 FPC 弯折寿命比样品低 50% 以上。今天就拆解 FPC 弯折工艺的 4 个关键环节，结合参数控制与避坑技巧，帮工程师协同工厂做好工艺管控。

一、环节 1：基材与铜箔压合：温度 180-200℃+ 压力 1.5-2MPa，确保结合力

FPC 的 “基材 - 胶层 - 铜箔” 压合是基础，结合力不足（＜0.8N/mm）会导致弯折时铜箔从基材剥离，是最常见的工艺失效原因。

1. 核心参数控制

• 温度：180-200℃（胶层熔点通常 170-190℃，温度过低胶层未完全融化，结合力差；过高基材易老化，PI 基材超过 220℃会变脆）；

• 压力：1.5-2MPa（压力不足胶层与基材 / 铜箔贴合不紧密，存在气泡；过高会压伤基材，导致局部厚度不均）；

• 时间：30-60 秒（根据胶层厚度调整，25μm 胶层需 40 秒，确保胶层充分流动浸润）。

2. 避坑技巧

• 压合前清洁：基材与铜箔表面需用异丙醇擦拭，去除油污；若有氧化层（铜箔表面发黑），需用 5% 硫酸溶液酸洗 1 分钟，再水洗烘干；

• 气泡检测：压合后用强光照射 FPC，观察是否有气泡（气泡会导致局部结合力为 0，弯折时立即剥离），气泡率需≤0.1%。

案例：某 FPC 厂压合温度仅 160℃，导致结合力仅 0.5N/mm，弯折 3 万次后铜箔大面积剥离；调整温度至 190℃、压力 1.8MPa 后，结合力提升至 1.2N/mm，弯折 10 万次无剥离。

二、环节 2：成型裁切：用激光裁切替代模具冲压，避免毛刺与应力

FPC 弯折区域若有裁切毛刺（＞0.05mm），会成为应力集中点，弯折时毛刺处基材易开裂；模具冲压会导致裁切边缘产生 “塑性变形”，降低弯折寿命。

1. 优选激光裁切（适合弯折区域）

• 激光类型：CO₂激光（波长 10.6μm，适合 PI/PET 基材，裁切边缘光滑无毛刺）；

• 裁切精度：±0.02mm，确保弯折区域尺寸精准，避免与设计偏差导致应力增加；

• 边缘处理：裁切后用 “激光抛光”（功率 50W，时间 2 秒），去除微小毛刺，使边缘粗糙度 Ra≤0.05μm。

2. 模具冲压的补救措施（仅适合非弯折区域）

若因成本限制用模具冲压，需在弯折区域增加 “二次打磨”：

• 用 800 目细砂纸手工打磨弯折区域边缘，去除毛刺；

• 打磨后用 20 倍显微镜检查，确保无毛刺、无变形。

案例：某消费电子 FPC 弯折区域用模具冲压，毛刺达 0.1mm，弯折 5 万次后边缘开裂率 30%；改用激光裁切 + 抛光后，开裂率降至 0.5%，弯折寿命从 8 万次提升至 12 万次。

三、环节 3：弯折区域补强：选柔性补强片，拒绝刚性补强

部分工程师为 “增强弯折区域强度”，在弯折区域贴 FR4 刚性补强片，却不知刚性补强会完全丧失 FPC 的柔韧性，导致弯折时补强片与基材交界处断裂。

1. 正确补强方案：用柔性 PI 补强片

• 补强片材质：与基材一致的 PI 材质（厚度 25-50μm），确保弯折时与基材同步变形；

• 补强范围：仅覆盖弯折区域边缘（距弯折轴线 1-2mm），避免覆盖弯折核心区域（否则影响柔韧性）；

• 粘贴工艺：用耐高温压敏胶（耐温≥150℃），粘贴温度 80-100℃，压力 0.5MPa，确保无气泡。

2. 禁忌：绝对避免刚性补强

FR4、铝片等刚性补强片的弹性模量是 PI 的 10-20 倍，弯折时无法跟随基材变形，会导致 “补强片边缘应力集中”，弯折 1000 次即断裂，绝对不能用于弯折区域。

案例：某车载 FPC 在弯折区域贴 0.1mm 厚 FR4 补强片，弯折 500 次后即出现基材开裂；更换为 25μm PI 补强片后，弯折 10 万次无异常。

四、环节 4：表面处理：沉银 / OSP 优先，避免厚金层影响柔韧性

FPC 表面处理若选择厚金层（＞1μm），会增加铜箔刚性，降低弯折寿命；且金层与铜箔的结合力差，弯折时易脱落。

1. 优选表面处理方案

• 沉银：厚度 0.8-1.2μm，柔韧性好，与铜箔结合力≥1.0N/mm，弯折时不易脱落，适合大多数场景；

• OSP：膜厚 0.1-0.3μm，几乎不影响柔韧性，成本低，但耐腐蚀性差，适合短期使用（≤1 年）的 FPC；

• 禁忌：沉金厚度＞0.5μm、电镀镍金（镍层会增加刚性），这些表面处理会使弯折寿命降低 30%-50%。

2. 表面处理后检测

• 结合力测试：用 3M 610 胶带粘贴表面处理层，快速撕离，无脱落为合格；

• 柔韧性测试：将 FPC 反复弯折 1000 次，表面处理层无开裂、无脱落。

案例：某高频 FPC 选择 1μm 沉金层，弯折寿命仅 6 万次；改为 1μm 沉银后，弯折寿命提升至 11 万次，且高频信号损耗无明显差异。

​

FPC 弯折工艺控制的核心是 “适配柔韧性”—— 压合确保结合力、裁切避免毛刺、补强用柔性材料、表面处理不增刚性，每个环节都需围绕 “不破坏弯折性能” 展开，才能实现设计预期的弯折寿命。
