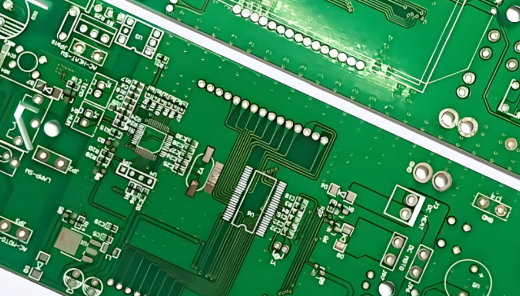

有铅 HASL 的品质管控是保障涂层性能稳定、降低不良率的核心，任何环节的疏漏都可能导致 “涂层脱落、可焊性差、耐腐蚀性不足” 等问题。本文将从原材料、生产过程、成品检测三个维度，构建有铅 HASL 的全流程品质管控体系，详解常见缺陷的预防与解决方法，帮助企业稳定产品品质。

一、原材料管控：品质的源头防线

有铅 HASL 的原材料（锡铅合金、助焊剂、清洗剂）直接决定涂层基础性能，需建立严格的准入与检验标准：

（一）锡铅合金管控

核心参数要求：

成分比例：锡 62%-64%、铅 36%-38%（共晶配比），锑≤0.1%（提升耐磨性），其他杂质（铜、铁、镍）≤0.05%；

熔点：183±2℃，熔点过高会导致浸焊温度升高，基材变形风险增加；

流动性：熔融状态下（220℃），流动性≥15mm/10s（通过流动性测试：合金液在倾斜 45° 的钢板上 10 秒内流动距离）。

入厂检验：

成分检测：每批次抽样 50g，通过 X 射线荧光光谱仪（XRF）检测成分，偏差超限时拒收；

熔点测试：用差示扫描量热仪（DSC）测试熔点，超出 183±2℃范围拒收；

流动性测试：模拟浸焊温度（220℃），测试流动性，低于 15mm/10s 拒收。

（二）助焊剂管控

核心参数要求：

活性：助焊剂活性等级需为 “RMA”（中等活性），既能有效去除氧化层，又避免腐蚀铜箔；

粘度：25℃时 150-250mPa・s，粘度过高导致涂覆不均，过低易流淌；

残留量：焊接后残留量≤5μg/cm²，避免影响绝缘性能。

入厂检验：

活性测试：将助焊剂涂覆在铜片上，浸入 220℃锡铅合金，观察润湿面积（≥95% 为合格）；

粘度测试：用旋转粘度计检测，偏差超 ±20% 拒收；

残留量测试：焊接后用异丙醇清洗，通过称重法计算残留量，超限时拒收。

（三）清洗剂管控

核心参数要求：

纯度：异丙醇纯度≥99.5%，专用清洗剂需符合 ROHS 标准（铅、镉等有害物质≤1000ppm）；

清洗效率：5 分钟内溶解松香残渣的效率≥95%（通过重量损失法测试）。

入厂检验：

纯度检测：用气相色谱仪检测异丙醇纯度，低于 99.5% 拒收；

清洗效率测试：将带松香残渣的 PCB 浸入清洗剂，5 分钟后检查残渣去除率，低于 95% 拒收。

二、生产过程管控：实时监控，预防缺陷

生产过程需对 “前处理、浸焊、热风整平” 三大关键环节进行实时监控，及时发现异常，预防缺陷产生：

（一）前处理环节监控

除油效果监控：每 2 小时抽样 1 片 PCB，用纯水冲洗后观察水膜连续性 —— 水膜连续无破裂，说明除油彻底；若水膜破裂，需检查除油剂浓度与温度，及时调整；

微蚀效果监控：用表面粗糙度仪检测微蚀后的铜箔粗糙度，Ra 需在 0.1-0.2μm 范围内，过低时增加微蚀时间，过高时降低微蚀浓度；

水洗水质监控：每小时检测水洗槽的电阻率，需≥10MΩ・cm，低于时更换去离子水。

（二）浸焊环节监控

合金温度监控：用热电偶实时监测合金液温度，波动超 ±5℃时自动报警，调整加热功率；

合金成分监控：每 8 小时抽样检测合金成分，铜含量超 0.5% 时添加除铜剂，锡铅比例偏离时补充纯锡或纯铅；

浸焊时间监控：用计时器控制浸焊时间，5-10 秒可调，超时或不足时自动停机，检查传输系统。

（三）热风整平环节监控

热风参数监控：实时监测热风温度（200-220℃）与压力（0.2-0.4MPa），偏离时自动调整加热功率与气压阀；

涂层厚度监控：每 10 片 PCB 抽样用 X 射线测厚仪检测涂层厚度，5-15μm 范围内可调，超限时调整热风压力或传输速度；

外观实时监控：在热风整平后安装 AOI 设备，实时检测涂层外观，发现漏镀、针孔等缺陷时自动标记，便于后续筛选。

三、成品检测与缺陷解决：筛选不良，持续改进

成品需通过 “外观、性能、可靠性” 三类检测，对不合格产品分析原因并解决：

（一）常见缺陷与解决方法

缺陷类型

产生原因

解决方法

涂层脱落

前处理不彻底（焊盘油污残留）、助焊剂活性不足

加强除油工艺（延长除油时间至 10 分钟）、更换高活性助焊剂

可焊性差

涂层氧化（存储时间过长）、合金纯度不足

缩短存储时间（≤6 个月）、更换合金液（杂质含量≤0.05%）

涂层针孔

浸焊时产生气泡、助焊剂溶剂挥发过快

降低浸焊速度（5mm/s）、延长助焊剂预烘时间（8 分钟）

焊盘变形

浸焊温度过高、PCB 基材耐热性差

降低浸焊温度至 220℃、选用高 Tg 基材（Tg≥150℃）

（二）可靠性检测

湿热测试：将成品放入 85℃/85% RH 湿热箱，放置 500 小时，测试后涂层无脱落、腐蚀，绝缘电阻≥10¹¹Ω；

温度循环测试：-40℃（30min）~85℃（30min）循环 500 次，测试后涂层无开裂，可焊性无明显下降；

存储测试：在 25℃/50% RH 环境下存储 1 年，测试后涂层氧化率≤5%，可焊性润湿角≤35°。

通过全流程品质管控，有铅 HASL 的不良率可从 5% 降至 0.5% 以下，涂层性能稳定，能满足低端消费电子、家电 PCB 的使用需求。
