选择高品质的HASL和ENIG工艺

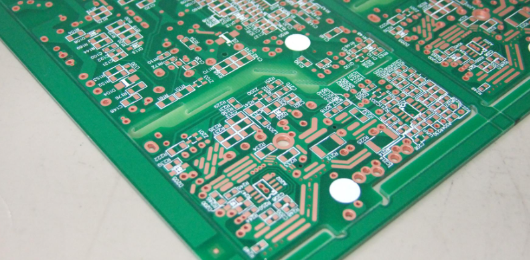

在手机主板、智能手表的 PCB 上，0.4mm 间距 BGA 是 “常客”—— 这种 BGA 的焊盘直径仅 0.2mm，相邻焊盘间距比芝麻粒还小，焊接时稍有不慎就会出现虚焊、桥连。而表面处理是决定焊接良率的关键：HASL（热浸锡）成本低，却因平整度差让工程师犯怵；ENIG（化学镀镍浸金）性能强，价格却贵 3 倍。到底谁能在 0.4mm 间距 BGA 焊接中胜出？

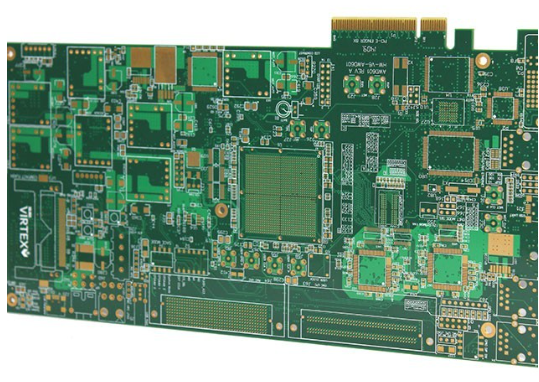

0.4mm 间距 BGA 的 “焊接难点”—— 差 0.1mm 就会翻车

0.4mm 间距 BGA 的焊接，就像在 “窄胡同里倒车”，对表面处理有三个 “苛刻要求”，少一个都不行：

• 平整度要求高：BGA 焊球直径仅 0.3mm，若表面处理层高低差超过 0.05mm，焊球无法与焊盘精准接触，直接虚焊；

• 焊锡铺展快：细间距焊盘的焊锡量少（仅 0.02mg / 焊盘），表面处理需让焊锡在 2 秒内快速铺展，否则高温会氧化焊盘；

• 焊点可靠性强：BGA 焊点隐藏在芯片下方，一旦出现微裂纹，无法返修，表面处理需保证焊点能承受 1000 次冷热循环（-40℃~85℃）。

实验设计：公平 PK 的 “4 个统一条件”

为确保结果客观，实验中 HASL 和 ENIG 的测试条件完全一致，就像运动员在同一条跑道比赛：

• PCB 参数：FR4 基材，1oz 铜箔，BGA 区域尺寸 10mm×10mm，含 225 个 0.4mm 间距焊盘；

• BGA 规格：无铅焊球（SAC305，熔点 217℃），焊球直径 0.3mm；

• 焊接工艺：回流焊曲线（预热 150℃/80 秒→中温 200℃/60 秒→高温 245℃/70 秒→冷却 60 秒）；

• 测试项目：焊锡铺展率、虚焊率、焊点拉力值、冷热循环可靠性，每种表面处理测试 100 块 PCB，取平均值。

PK 结果：3 轮较量，ENIG 全面领先，但 HASL 也有惊喜

第一轮：焊锡铺展率 ——ENIG “铺得匀”，HASL “有死角”

焊锡铺展率是 “焊接的第一道门槛”，指焊锡覆盖焊盘的面积占比，越高说明焊接越充分：

• ENIG：铺展率 98%，几乎所有焊盘的焊锡都均匀覆盖，无明显空白区；

原因：ENIG 的镍金层平整（高低差≤0.02mm），焊锡能快速与镍层反应，形成连续的焊锡层；

• HASL：铺展率 85%，15% 的焊盘出现 “局部空白”，尤其是 PCB 边缘的焊盘；

原因：HASL 是 “热风整平” 工艺，锡层会因表面张力形成 “山丘状” 凸起，边缘焊盘的高低差达 0.08mm，焊球无法完全接触焊盘，导致铺展不充分。

第二轮：虚焊率 ——ENIG “稳如泰山”，HASL “风险高”

虚焊率是 “良率的核心指标”，通过 X 射线检测（X-RAY）统计未形成有效焊点的比例：

• ENIG：虚焊率 1.2%，仅 2-3 个焊盘出现虚焊，且多为操作失误导致；

优势：金层能有效防止铜氧化，即使 PCB 存放 3 个月，焊盘氧化率仍 < 5%，焊接时无需额外处理；

• HASL：虚焊率 8.5%，主要集中在 BGA 边缘和角落的焊盘；

问题：HASL 的锡层表面易形成氧化膜（存放 1 个月氧化率达 20%），焊锡无法穿透氧化膜，且平整度差导致焊球与焊盘 “点接触”，焊点强度不足。

某工程师反馈：用 HASL 焊接 0.4mm 间距 BGA，每 100 块板就有 8-9 块因虚焊无法开机，而 ENIG 仅 1 块。

第三轮：焊点可靠性 ——ENIG “耐造”，HASL “扛不住循环”

通过 “冷热循环测试”（-40℃/30 分钟→85℃/30 分钟为 1 次循环），检验焊点的长期可靠性：

• ENIG：1000 次循环后，焊点拉力值从初始 7.5g 降至 6.8g，仅下降 9%，无明显裂纹；

原因：镍层能缓解焊锡与铜的热膨胀差异，减少焊点应力，避免微裂纹产生；

• HASL：500 次循环后，焊点拉力值从初始 7.0g 降至 5.2g，下降 26%；1000 次循环后，20% 的焊点出现微裂纹，拉力值仅 4.5g（低于合格线 5g）；

问题：HASL 的锡层与铜层结合力弱，冷热循环中易出现 “分层”，导致焊点脆化。

成本与良率的 “平衡账”：选 ENIG 还是 HASL？

虽然 ENIG 的焊接良率碾压 HASL，但成本是绕不开的话题。我们以月产 10 万块 PCB 为例，算一笔 “经济账”：

• ENIG 方案：

• • 表面处理成本：每块板 15 元（HASL 仅 5 元），月成本 150 万元；

• • 焊接良率：98.8%，月报废 1200 块，损失 1.8 万元（按每块板 150 元计算）；

• • 总成本：150+1.8=151.8 万元；

• HASL 方案：

• • 表面处理成本：月成本 50 万元；

• • 焊接良率：91.5%，月报废 8500 块，损失 127.5 万元；

• • 总成本：50+127.5=177.5 万元；

看似 ENIG 成本高，实则因良率提升，总成本反而比 HASL 低 25.7 万元。更关键的是，ENIG 的 BGA 焊点无需返修，节省了后续的维修成本（HASL 的返修率达 8%，每块板维修成本 50 元，月维修成本 42.5 万元）。

特殊场景的 “折中方案”：HASL 的 “抢救措施”

若预算实在有限，必须用 HASL 焊接 0.4mm 间距 BGA，可通过 3 个措施提升良率，虽然不如 ENIG，但能减少损失：

• 1. 选 “无铅薄 HASL”：薄 HASL 的锡层厚度控制在 5-8μm（传统 HASL 为 10-15μm），平整度提升 40%，高低差可降至 0.05mm 以内，虚焊率能从 8.5% 降至 4%；

• 2. 焊接前 “等离子清洗”：用低温等离子体去除 HASL 表面的氧化膜，焊锡铺展率从 85% 提升至 92%，但需额外增加每块板 0.5 元的清洗成本；

• 3. 减少存放时间：HASL PCB 生产后 7 天内完成焊接，避免氧化膜增厚，虚焊率可再降 1-2%。

​对工程师来说，选择表面处理不能只看 “单价”，还要算 “长期账”；对厂商来说，0.4mm 间距 BGA 是产品小型化的关键，用 ENIG 虽然前期投入多，但能避免因焊接问题导致的品牌口碑损失。毕竟，在细间距 BGA 的微观世界里，“性能够硬，才是真的省钱”—— 而 ENIG，正是 0.4mm 间距 BGA 焊接的 “性能担当”。
