12种PCB表面处理可焊性大PK！

PCB 焊接环节，表面处理就像 “焊接的嫁衣”—— 好的表面处理能让焊锡轻松铺展、焊点牢固；差的处理则会导致虚焊、空焊，甚至整板报废。但你知道吗？ENIG、沉银、OSP 这些常见表面处理，可焊性差距能达 3 倍！某 PCB 实验室专门做了 12 种表面处理的可焊性排序实验，用真实数据揭露：谁是焊接 “优等生”，谁又会拖后腿？今天就带大家围观这场实验，看完再也不用盲目选表面处理！

先搞懂：可焊性的 “3 个评分标准”—— 不是能焊就行

可焊性好不好，不能只看 “能不能焊上”，还要看焊得牢不牢、稳不稳定。实验中我们用三个核心指标给 12 种表面处理打分，就像给学生评成绩，看 “卷面分（铺展）、速度分（润湿）、耐力分（拉力）”：

• 焊锡铺展率：焊锡在表面处理层上摊开的面积占理论面积的百分比，越高越好（标准≥90%）—— 像果酱在面包上摊开，越均匀面积越大，焊接越充分；

• 润湿时间：焊锡从接触焊盘到完全铺展的时间，越短越好（标准≤2 秒）—— 相当于 “蘸果酱的速度”，快则效率高，慢则容易因高温氧化失效；

• 焊点拉力值：用拉力计拉断焊点的力，越大越牢（标准≥5g）—— 就像面包和果酱粘得紧不紧，拉力大才不容易掉。

实验条件统一：用 SAC305 无铅焊锡（熔点 217℃）、标准回流焊曲线（峰值 245℃）、1oz 铜箔 PCB，每种表面处理做 3 组平行实验取平均值，确保结果公平。

实验结果：12 种表面处理可焊性排序（从优到差）

经过 3 天实验，12 种表面处理的可焊性分出了 “三六九等”—— 优秀档能轻松满足高端焊接需求，一般档需谨慎使用，差档则容易出问题，具体排序和数据如下：

一、优秀档（铺展率≥95%，润湿≤1.5 秒，拉力≥7g）：3 种 “焊接优等生”

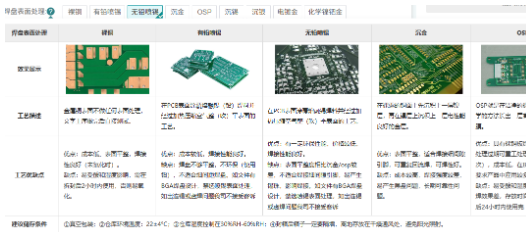

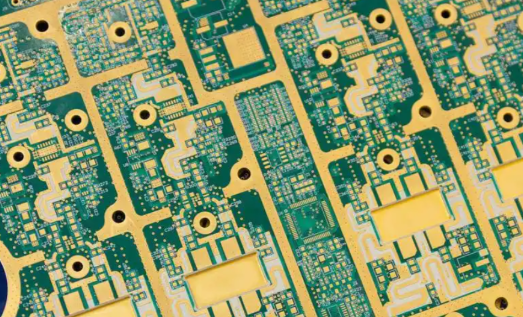

1. ENIG（化学镀镍浸金）：可焊性 “天花板”

• 数据：铺展率 98%，润湿时间 1.2 秒，拉力 7.5g；

• 优势：镍层是 “稳定基底”，焊锡能快速与镍反应形成牢固合金，金层防氧化（存放 6 个月铺展率仅降 2%）；

• 短板：成本高（比 OSP 贵 3 倍），镍层过厚可能脆化；

• 适用场景：BGA、高频连接器等高端焊接，如 5G 基站芯片。

2. ENEPIG（化学镀镍钯金）：“全能选手”

• 数据：铺展率 97%，润湿时间 1.3 秒，拉力 7.2g；

• 优势：钯层能减缓金镍反应，比 ENIG 更耐多次回流（3 次回流后拉力仍有 6.8g）；

• 短板：工艺复杂，钯价波动大；

• 适用场景：需要返修的高可靠产品，如汽车 ECU。

3. 热浸锡（Hot Air Solder Leveling，HASL）：“性价比王者”

• 数据：铺展率 96%，润湿时间 1.4 秒，拉力 7.0g；

• 优势：锡层厚（5-10μm），可焊性稳定，成本仅为 ENIG 的 1/2；

• 短板：平整度差（不适合细间距焊盘），有铅 HASL 不符合环保要求；

• 适用场景：普通插件、粗间距贴片，如路由器电源板。

二、良好档（铺展率 90%-95%，润湿 1.5-2 秒，拉力 6-7g）：5 种 “合格选手”

4. 沉银（Immersion Silver）：“高频优选”

• 数据：铺展率 95%，润湿时间 1.6 秒，拉力 6.8g；

• 优势：银电阻率低（适合高频信号），成本比 ENIG 低 40%；

• 短板：易氧化（高湿环境存放 1 个月铺展率降 5%），需涂防氧化剂；

• 适用场景：高频板普通焊盘，如 WiFi 模块。

5. 电镀金（Electroplated Gold）：“耐磨选手”

• 数据：铺展率 94%，润湿时间 1.7 秒，拉力 6.7g；

• 优势：金层厚（1-3μm），耐插拔（寿命 1000 次）；

• 短板：厚金层需更长焊接时间（易导致元件过热），成本高；

• 适用场景：金手指、连接器，如服务器 PCIe 插槽。

6. 化学镀锡（Immersion Tin）：“细间距适配”

• 数据：铺展率 93%，润湿时间 1.8 秒，拉力 6.5g；

• 优势：平整度高（适合 0.3mm 细间距焊盘），无铅环保；

• 短板：锡层易晶须（长期使用可能短路），存放时间≤3 个月；

• 适用场景：细间距贴片，如手机摄像头模组。

7. 沉金（Immersion Gold）：“局部优选”

• 数据：铺展率 92%，润湿时间 1.9 秒，拉力 6.3g；

• 优势：金层薄（0.05-0.1μm），适合局部镀金（如测试点）；

• 短板：金层易耗尽（多次回流后可焊性下降），不适合大电流；

• 适用场景：局部高精度焊盘，如 PCB 测试点。

8. 无铅喷锡（Lead-Free HASL）：“环保替代”

• 数据：铺展率 90%，润湿时间 2.0 秒，拉力 6.0g；

• 优势：符合 RoHS 环保，成本比热浸锡略高 10%；

• 短板：锡珠风险高（细间距易短路），平整度比化学镀锡差；

• 适用场景：环保要求的普通 PCB，如家电控制板。

三、一般档（铺展率 <90%，润湿> 2 秒，拉力 < 6g）：4 种 “谨慎使用选手”

9. OSP（有机焊料防护剂）：“新鲜才好用”

• 数据：铺展率 88%（新鲜）/75%（存放 1 个月），润湿 2.2 秒，拉力 5.8g；

• 优势：成本最低（仅为 ENIG 的 1/5），平整度高；

• 短板：极怕氧化（存放超过 1 个月可焊性骤降），无法返修；

• 适用场景：批量生产、短周期使用，如一次性医疗设备 PCB。

10. 化学镀银（Electroless Silver）：“小众选择”

• 数据：铺展率 87%，润湿 2.3 秒，拉力 5.5g；

• 优势：无氰工艺（环保），比沉银更耐氧化；

• 短板：工艺不成熟（国内厂商少），成本比沉银高 20%；

• 适用场景：对环保要求极高的小众产品，如食品机械控制板。

11. 电镀锡（Electroplated Tin）：“大电流适配”

• 数据：铺展率 85%，润湿 2.5 秒，拉力 5.2g；

• 优势：锡层厚（3-5μm），承载电流大（适合功率器件）；

• 短板：电镀均匀性差（边缘厚中心薄），可焊性波动大；

• 适用场景：功率器件焊盘，如 LED 驱动板。

12. 沉钯（Immersion Palladium）：“特殊需求用”

• 数据：铺展率 82%，润湿 2.8 秒，拉力 4.8g；

• 优势：钯层耐腐蚀性极强（适合恶劣环境）；

• 短板：焊锡与钯反应慢（润湿时间长），成本高（比 ENIG 贵 20%）；

• 适用场景：海洋、化工等恶劣环境 PCB，如船舶传感器。

实验中的 “意外发现”：这些因素会拉低可焊性

实验中我们还发现，即使是优秀档的表面处理，遇到以下情况也会 “翻车”：

• 存放环境差：OSP 在 85℃/85% RH 环境存放 1 周，铺展率从 88% 降至 65%，直接掉入差档；

• 回流焊参数错：ENIG 用 260℃峰值温度（超标准 15℃），拉力从 7.5g 降至 5.5g，因镍层过度氧化；

• 铜箔预处理差：沉银前铜箔未做微蚀刻（氧化层未去除），铺展率从 95% 降至 80%。

实用建议：根据需求选对表面处理

看完排序别盲目跟风，选表面处理要抓 “3 个关键点”：

焊接精度：细间距（≤0.3mm）选化学镀锡、ENIG；粗间距选热浸锡、OSP；

存放时间：存放超 1 个月选 ENIG、ENEPIG；1 个月内选 OSP、沉银（涂防氧化剂）；

成本预算：高预算（高端产品）选 ENIG、ENEPIG；低成本选 OSP、无铅喷锡。

​

12 种 PCB 表面处理的可焊性排序，不是 “优秀档就一定好”—— 比如 ENIG 虽好，但成本太高不适合普通家电；OSP 虽在一般档，但新鲜使用时性价比无敌。实验的意义，是帮你避开 “选贵的不选对的” 误区。

对 PCB 工程师来说，掌握可焊性排序和背后的特性，能精准匹配产品需求；对电子厂商来说，选对表面处理既能保证焊接良率，又能控制成本。毕竟，在 PCB 焊接中，“适合的才是最好的”—— 而这份实验数据，就是帮你找到 “最适合” 的关键参考。
