PCB设计选择合适的微处理器综合指南

为您的 PCB 设计选择合适的微处理器是决定电子项目性能成败的关键步骤。无论您是设计简单的嵌入式系统还是复杂的物联网设备，了解微处理器选择标准和 PCB 设计注意事项都是至关重要的。在本指南中，我们将引导您了解选择微处理器时要考虑的关键因素、如何比较微处理器规格以及将其集成到印刷电路板布局中的技巧。让我们深入了解细节，以帮助您为下一个项目做出明智的决定。

为什么微处理器的选择在 PCB 设计中很重要

微处理器通常被称为电子系统的“大脑”。它处理处理任务、管理数据并与 PCB 上的其他组件交互。选择不当会导致性能瓶颈、电源效率低下，甚至项目失败。通过专注于正确的微处理器选择标准，您可以确保您的设计满足功能、成本和性能目标。本指南将涵盖从了解微处理器数据表到实际 PCB 设计注意事项的所有内容，帮助您避免常见陷阱。

PCB设计的关键微处理器选择标准

在为您的 PCB 选择微处理器时，您需要评估几个技术和实际因素。以下是指导您做出决定的最重要标准。

1. 处理能力和性能需求

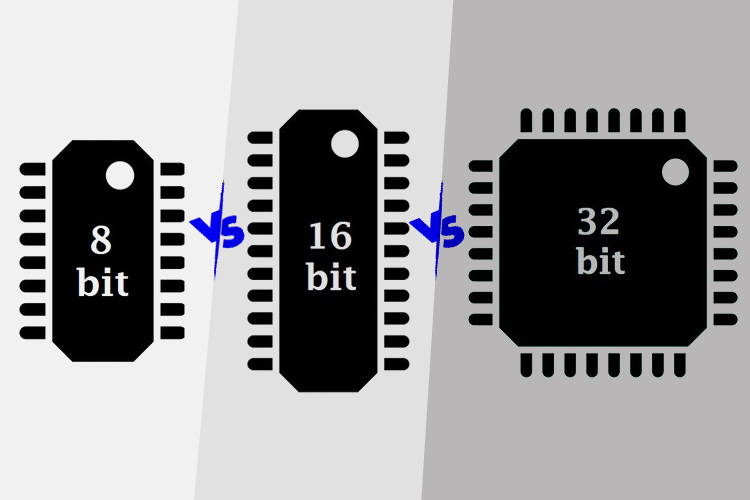

微处理器的处理能力决定了它处理应用程序工作负载的能力。考虑时钟速度（以 MHz 或 GHz 为单位）和架构（例如 8 位、16 位或 32 位）。例如，家用电器的简单控制系统可能只需要时钟速度为 16 MHz 的 8 位处理器，而实时视频处理应用可能需要运行频率为 1 GHz 或更高的 32 位处理器。始终将处理器的功能与项目的计算需求相匹配，以避免为不必要的功率支付过高的费用或因芯片较弱而性能不佳。

2. 功耗和效率

电源效率是一个关键因素，特别是对于电池供电或便携式设备。查看微处理器在活动和睡眠模式下的功耗规格，通常以毫瓦 （mW） 或微安 （μA） 为单位列出。例如，低功耗微处理器在睡眠模式下可能仅消耗 50 μA，从而显着延长物联网设备的电池寿命。如果您的设计在恶劣环境中运行或需要长期运行，请优先考虑具有低功耗模式和高效能源管理功能的芯片。

3. 外围集成和 I/O 功能

您的微处理器必须支持设计所需的外设和输入/输出 （I/O） 接口。检查 UART、SPI、I2C、ADC（模数转换器）和 GPIO（通用输入/输出）引脚等内置功能。例如，如果您的 PCB 设计包括通过 I2C 通信的传感器，请确保微处理器有足够的 I2C 通道。I/O 引脚不足或外设缺失会迫使您添加外部元件，从而增加成本和电路板复杂性。

4. 内存要求

评估微处理器的片上存储器，包括 RAM（用于临时数据存储）和闪存或 ROM（用于程序存储）。基本的嵌入式应用程序可能使用 2 KB 的 RAM 和 16 KB 的闪存，而带有作系统的更复杂的系统可能需要 256 KB 的 RAM 和 1 MB 的闪存。如果您的应用程序需要外部存储器，请确保处理器支持 SDRAM 或外部闪存等接口。

5. 成本和可用性

预算限制在微处理器选择中起着重要作用。高性能芯片通常价格较高，因此请平衡成本与性能需求。此外，检查微处理器的可用性以避免供应链延误。选择具有长期制造商支持的广泛使用的芯片，以防止生产过程中出现过时问题。

选择微处理器时的 PCB 设计注意事项

缩小微处理器选项范围后，就该考虑如何将其集成到您的 PCB 设计中了。以下 PCB 设计注意事项将确保兼容性和最佳性能。

1. 封装类型和占地面积

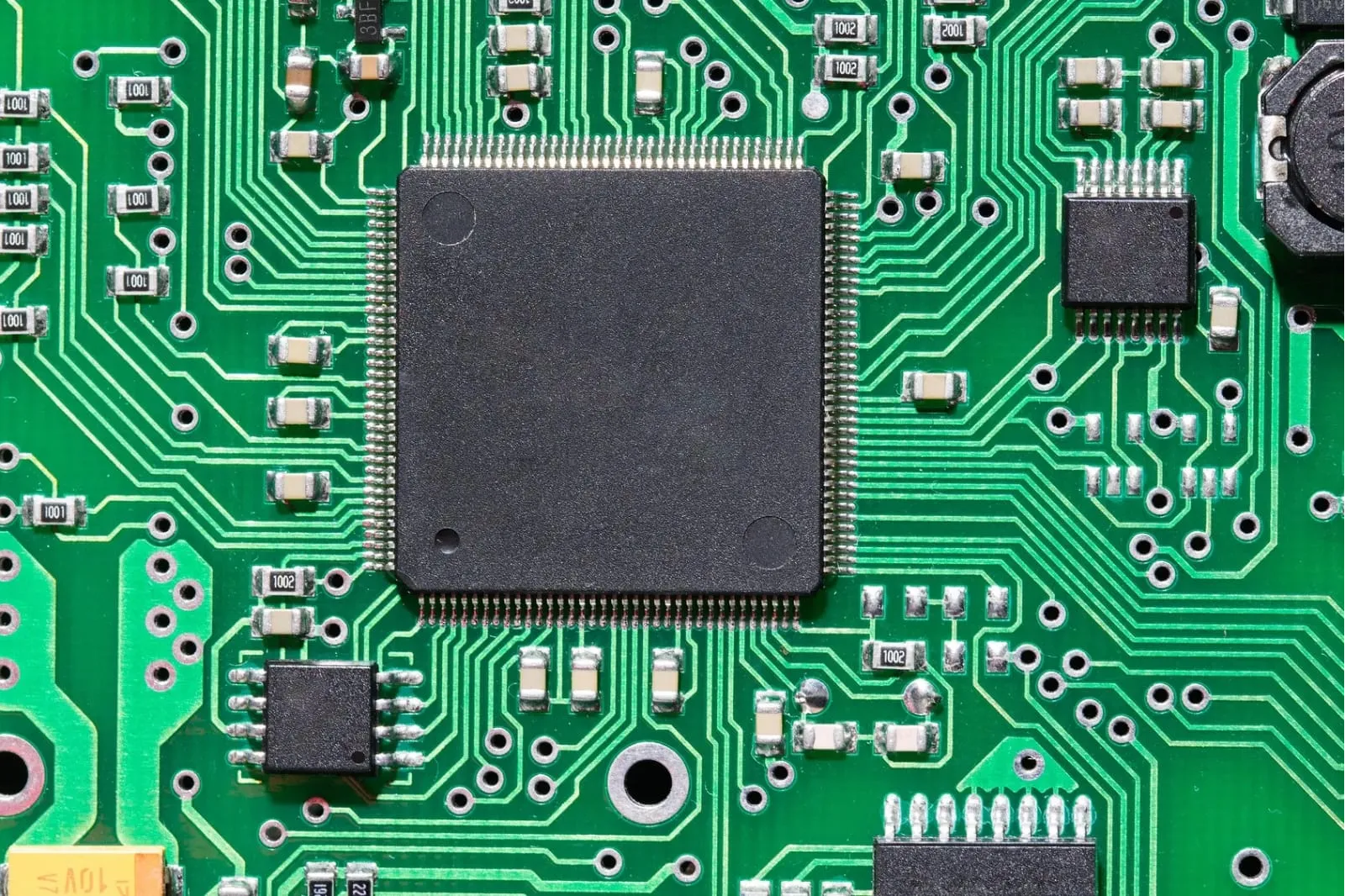

微处理器有多种封装类型，例如 QFP（四方扁平封装）、BGA（球栅阵列）或 DIP（双列直插式封装）。封装会影响芯片在 PCB 上的安装方式及其占用的空间。例如，具有数百个引脚的 BGA 封装可能很紧凑，但需要先进的焊接技术和多层板，而 DIP 封装更易于处理原型设计，但占用更多空间。验证您的 PCB 布局是否可以适应所选封装，并且您的制造工艺是否支持它。

2. 电源和电压水平

检查微处理器的工作电压，通常范围为 1.8V 至 5V，并确保 PCB 的电源设计与其匹配。一些芯片需要对不同的内部组件提供多个电压级别（例如，I/O 为 3.3V，内核为 1.2V）。如果需要，使用稳压器或电平转换器，并设计电源走线以处理电流消耗，而不会产生明显的压降。例如，在 3.3V 时消耗 500 mA 电流的微处理器需要仔细计算走线宽度以避免过热。

3. 信号完整性和噪声管理

高速微处理器可能会在 PCB 上引入串扰或电磁干扰 （EMI） 等信号完整性问题。将去耦电容器（例如，0.1 μF）放置在靠近电源引脚的位置，以降低噪声。保持高速信号走线短，避免在嘈杂的元件附近布线。对于运行频率为 100 MHz 的微处理器，请确保尽小到最低的走线长度以防止信号延迟，理想情况下，对于关键路径，走线长度保持在 1 英寸以下。

4. 热管理

微处理器会产生热量，尤其是在高性能任务期间。查看数据表中芯片的热特性，通常列为最高结温（例如，85°C）。在设计 PCB 时要考虑到适当的散热，例如在芯片下方添加热通孔、散热器或铜浇注。热管理不充分可能会导致性能限制或组件故障。

如何阅读和比较微处理器数据表

了解微处理器数据表是比较规格和做出明智选择的重要技能。这些文档提供了有关芯片功能和局限性的详细技术信息。以下是如何有效地驾驭它们。

1. 需要关注的关键部分

从概述部分开始，总结微处理器的功能，例如架构、时钟速度和支持的接口。然后，深入了解特定部分，例如电气特性（电压、电流、功耗）、时序图（信号速度）和引脚配置。注意绝对最大额定值，以避免超过安全作限制。

2. 比较关键规格

比较微处理器规格时，请创建一个并排表，列出处理速度、功耗、内存大小和外围设备支持等关键参数。例如，如果一个芯片提供 200 MHz 时钟速度和 64 KB RAM，而另一个芯片提供 150 MHz 时钟速度和 128 KB RAM，请权衡哪个功能对您的应用更重要。使用数据表中的数字数据进行客观比较，而不是依赖营销声明。

3. 了解应用说明

许多数据表包括应用笔记或参考设计，展示如何将微处理器集成到 PCB 中。这些可以为推荐的布局、旁路电容器值（例如，10 μF 的大容量电容）和接地技术提供有价值的见解。使用这些准则来减少设计错误并确保兼容性。

选择用于 PCB 设计的微处理器的步骤

现在您已经了解了标准和注意事项，请按照以下实际步骤为您的 PCB 项目选择最佳的微处理器。

第 1 步：定义项目需求

列出项目的功能需求，例如处理任务、连接选项和电源限制。对于可穿戴设备，您可以优先考虑低功耗（睡眠模式下低于 100 μA）和小封装尺寸，而不是原始处理能力。

第 2 步：入围潜在的微处理器

根据您的要求，研究并筛选符合您标准的微处理器。使用在线数据库、制造商网站或分销商目录查找规格匹配的芯片。

第 3 步：比较规格和功能

使用数据表比较入围选项。专注于性能、功耗、成本和 PCB 兼容性。消除不能完全满足您的需求或带来集成挑战的选项。

第 4 步：原型和测试

在最终确定您的选择之前，请使用所选微处理器构建原型 PCB。在真实条件下测试其性能，以确认其符合预期。例如，使用万用表测量功耗，以验证其与数据表值一致（例如，满载时为 200 mA）。

微处理器选择中要避免的常见错误

即使是经验丰富的工程师在选择微处理器时也会出错。以下是一些需要注意的陷阱：

• 忽视未来的可扩展性：选择没有固件更新空间或附加功能的芯片可能会限制设计的使用寿命。如果可能升级，请选择具有额外内存或处理空间的微处理器。

• 忽略PCB空间限制：选择占用空间大或封装复杂的微处理器可能会使您的 PCB 布局复杂化。始终在设计过程的早期检查尺寸和引脚数。

• 忽视软件支持：确保微处理器具有强大的开发生态系统，包括编译器、库和社区支持。缺乏软件工具会减慢编程和调试速度。

为您的 PCB 设计选择合适的微处理器是在性能、功耗、成本和兼容性之间取得平衡。通过关注处理能力、外围设备和内存等关键微处理器选择标准，并考虑信号完整性和热管理等 PCB 设计因素，您可以创建一个可靠、高效的系统。
