PCBA故障排除：工程师实用指南

如果您是一名面临印刷电路板组件 （PCBA） 问题的工程师，那么您并不孤单。PCBA 故障排除感觉就像一场噩梦，但通过正确的方法、工具和技术，您可以有效地识别和解决问题。本指南提供了解决常见 PCBA 问题、使用故障查找方法以及应用修复技巧让您的项目重回正轨的清晰路线图。无论您是在处理信号完整性问题还是组件故障，我们都能为您提供可行的建议。

为什么 PCBA 故障排除很重要

PCBA 问题可能会停止生产、延迟项目并增加成本。电路板中的单个故障都可能导致整个系统发生故障，无论是消费类产品还是工业机器。对于工程师来说，掌握故障排除不仅仅是解决问题，而是确保可靠性、保持质量和节省时间。由于现代电子产品的复杂性，电路板通常包含数百个组件，挤在狭小的空间内，因此查明故障需要采用系统方法。



常见 PCBA 问题：需要注意什么

在深入研究解决方案之前，认识困扰 PCBA 的典型问题至关重要。确定根本原因是故障排除成功的一半。以下是工程师面临的一些最常见的 PCBA 问题：

• 短路：当走线或组件之间形成意外连接时，就会发生这种情况，通常是由于焊桥或绝缘损坏造成的。短路可能会导致过热或整个系统故障。

• 开路：当连接断开时，就会发生开路，通常是由于走线破裂、焊接不良或组件故障造成的。这可能会导致电路板特定部分的功能丧失。

• 组件故障：烧坏的电阻器、电容器或 IC 可能会破坏电路板的性能。例如，电容器故障可能会导致电压波动超出 5-10% 的可接受范围。

• 信号完整性问题：如果走线没有阻抗匹配（许多数字信号的目标频率通常为 50 欧姆），高速设计可能会出现串扰或反射。这可能会导致数据错误或噪声。

• 焊接缺陷：冷焊点或焊料不足会导致连接间歇性，从而导致电路行为不稳定。

分步 PCBA 故障排除指南

如果您遵循结构化流程，对 PCBA 进行故障排除不一定是压倒性的。本 PCBA 故障排除指南分解了帮助您系统诊断和解决问题的步骤。

第 1 步：目视检查

首先对电路板进行彻底的目视检查。寻找明显的损坏迹象，例如组件烧毁、电容器凸出或走线破裂。使用放大镜或显微镜对具有细间距组件的较小电路板进行检查。注意焊点——焊料变钝或不均匀通常表明焊点变冷。

第 2 步：电源检查

验证电路板是否接收到正确的电压和电流。使用万用表测量关键点的输入电压。例如，如果电路板需要 3.3V，请确保电源在 ±0.1V 的容差范围内。不正确的功率水平可能会导致组件故障或故障。

第 3 步：测试连续性

在连续性模式下使用万用表检查是否开路或短路。在走线和焊盘之间进行测试，以确认连接与原理图匹配。如果发现短路，请追溯以识别潜在的焊桥或损坏区域。

第 4 步：功能测试

启动电路板并观察其行为。它是否按预期运行？使用示波器监控关键点的信号完整性。对于高速信号，检查是否有过冲或振铃，这可能表明阻抗不匹配或端接不良（在超过 100 MHz 的设计中很常见）。

第 5 步：隔离故障区域

如果电路板无法正常工作，请通过测试各个部分来缩小问题区域的范围。例如，如果微控制器没有响应，请先检查其时钟信号并复位线路。隔离子系统，将精力集中在故障电路上。

PCBA故障查找技术：深入挖掘

一旦确定存在问题，下一步就是应用先进的 PCBA 故障查找技术来定位和理解问题。这些方法超出了基本的目视检查，需要多种工具和专业知识。

热点热成像

热像仪可以显示过热的组件或电流消耗过大的区域。例如，耗散超过额定功率 0.25W 的电阻器可能会显示为热点，表明潜在的短路或过载。

使用示波器进行信号跟踪

对于与数据或时序相关的问题，请使用示波器跟踪电路中的信号。根据设计将观察到的波形与预期的波形进行比较。如果数字信号的上升时间低于 2ns，而上升时间应该低于 1ns，则可能是电容过大或驱动器故障。

在线测试 （ICT）

ICT 涉及使用钉床测试仪来检查各个组件的电气性能，而无需将它们从电路板上取下。该方法对于检测生产环境中的故障电阻器、电容器或二极管非常有效。

分而治之

将电路板拆分为功能块并独立测试每个功能块。如果怀疑电源模块，请在移动到下游电路之前测量其输出。这种技术有助于隔离故障，而不会因整个电路板的复杂性而让您不知所措。

PCBA 维修技巧：解决问题

诊断问题后，是时候应用实用的 PCBA 修复技巧来解决它了。必须小心进行维修，以避免对电路板或周围组件造成进一步损坏。

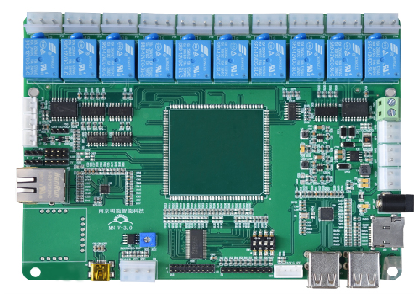

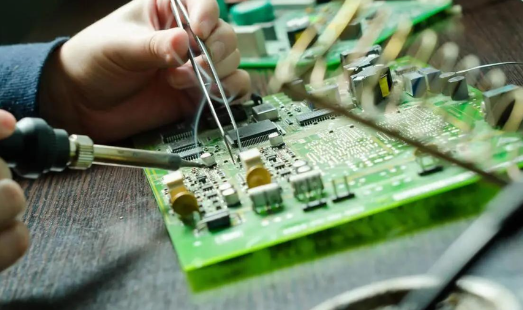

重新焊接有缺陷的接头

对于冷焊点或断焊点，请使用尖端细（约 1 毫米）的烙铁并涂上新焊料。确保接头有光泽、光滑，表明连接良好。通过将每个接头的焊接时间限制在 2-3 秒来避免组件过热。

更换损坏的组件

如果组件烧毁或出现故障，请使用拆焊泵或灯芯将其拆焊，然后更换相同的零件。仔细检查器件的规格——用 10uF 电容器替换 1uF 电容器可能会破坏电路行为。

修复痕迹

对于断裂的痕迹，请使用导电笔或细线来弥合间隙。用环氧树脂固定修复以确保耐用性。确保修复后的走线能够处理预期的电流，通常使用以下公式计算：电流 （A） = 走线宽度 （mm） x 0.015 对于标准铜厚度。

修复后的测试

任何维修后，重新测试电路板以确认修复。测量电压、检查信号并运行功能测试，以确保问题得到解决并且没有引入新问题。

工程师必备的 PCBA 诊断工具

拥有正确的 PCBA 诊断工具可以使故障排除更快、更准确。以下是任何工程师工具包的必备设备列表：

• 万用表：测量电压、电流和电阻。对于检查功率水平和连续性至关重要。寻找分辨率为 0.01V 的型号以确保精度。

• 示波器：分析随时间变化的信号行为。为大多数现代设计选择带宽至少为 100 MHz 的设备。

• 热像仪：通过可视化温差来检测过热组件。对于识别短路或故障部件很有用。

• LCR仪表：测量电路中元件的电感、电容和电阻，帮助诊断有故障的无源器件。

• 放大工具：放大镜或数码显微镜有助于检查密集电路板上的微小元件和焊点。

​

防止未来的 PCBA 噩梦

虽然故障排除很重要，但从一开始就预防问题会更好。以下是一些尽量减少未来 PCBA 问题的提示：

• 可制造性设计 （DFM）：确保您的电路板布局考虑制造公差，走线之间有足够的间距（至少 0.2 毫米）以避免短路。

• 彻底的测试：在生产过程中实施自动光学检测 （AOI） 和功能测试，以便及早发现缺陷。

• 优质组件：使用可靠来源的组件，以避免因假冒或不合格零件而导致故障。

• 正确处理：在防静电环境中存放和处理 PCBA，以防止静电放电 （ESD） 损坏。

掌握 PCBA 故障排除

解决 PCBA 问题不一定是一场噩梦。通过遵循结构化的 PCBA 故障排除指南、应用有效的 PCBA 故障查找技术、使用实用的 PCBA 修复技巧、了解常见的 PCBA 问题以及为自己配备正确的 PCBA 诊断工具
