寻找镍钯金在IC载板上的打金线可靠性

手机芯片、汽车 MCU 里，IC 载板上那一根根比头发丝还细的金线（直径 25-50μm），是芯片与外界通信的 “生命线”。可有时候，这些金线会突然断裂，导致芯片失效 —— 问题可能不是金线质量差，而是载板表面的镍钯金（ENEPIG）镀层没做好。比如某 IC 载板厂，因镍层磷含量超标，打金线后经历 1000 次冷热循环，金线脱落率从 1% 飙升到 15%；还有的因钯层太薄，键合时直接穿透到镍层，用不了半年就接触不良。

先搞懂：IC 载板打金线，为啥非镍钯金不可？

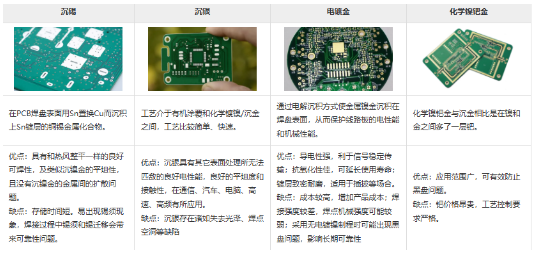

IC 载板的打金线，可不是简单把金线 “粘” 在载板上，而是通过 “超声键合” 技术，让金线与载板表面金属形成 “原子级连接”—— 就像用超声波把两根细线熔接在一起，强度比胶水粘的高 10 倍。而镍钯金（ENEPIG）能成为 IC 载板的首选表面处理，是因为它解决了其他镀层的 “键合痛点”：

• 纯金镀层：虽然键合性好，但成本太高，IC 载板面积小但用量大，用纯金会让成本翻倍；

• 沉银 / 沉锡：键合时容易出现 “金属间化合物脆化”，金线用不了多久就断；

镍钯金三层对打金线可靠性的 “分工协作”：缺一层都不行

IC 载板打金线的可靠性，取决于金线与镍钯金的 “键合强度” 和 “长期稳定性”，这需要三层结构各司其职，就像一支球队里的前锋、中场、后卫，缺一不可。

1. 镍层（Ni-P）：键合的 “地基”，决定强度下限

镍层厚度通常 3-5μm，磷含量 7%-9wt%，它的核心作用是 “稳固支撑”：

• 防止铜扩散：IC 载板基材是铜，要是铜扩散到键合区，会与金线形成脆化的 Cu-Au 合金，导致键合强度下降 30%；镍层能像 “堤坝” 一样挡住铜原子，确保键合区金属纯净；

• 提供机械支撑：金线键合时，超声振动会产生压力（通常 20-50g），镍层的硬度（400-500HV）能承受这个压力，避免载板凹陷导致键合虚接。

某测试数据显示：镍层厚度从 3μm 减到 2μm，金线键合拉力值从 8g 降至 5g（合格线 4g），刚好达标；要是镍层磷含量从 8% 升到 12%，镍层会变脆，键合时容易出现 “镍层开裂”，拉力值直接掉到 3g，不合格。

2. 钯层（Pd）：键合的 “桥梁”，决定连接质量

钯层厚度 0.08-0.12μm，是金线与镍层之间的 “关键中间人”：

• 增强键合兼容性：金线是纯金（Au），镍是 Ni-P 合金，两者直接键合容易形成脆化的 Ni-Au 合金；钯层能与金线形成稳定的 Pd-Au 合金（熔点高、韧性好），同时与镍层形成牢固的 Ni-Pd 结合，相当于搭建了一座 “柔性桥梁”；

• 防止镍层氧化：镍层在空气中容易氧化形成 NiO，氧化层会像 “砂纸” 一样磨损金线，导致键合虚接；钯层能隔绝空气，让镍层保持 “新鲜”，键合时金线能与纯净镍层接触。

3. 金层（Au）：键合的 “保护衣”，决定长期稳定性

金层厚度 0.02-0.05μm，虽然薄，但作用关键：

• 抗氧化：IC 载板生产后可能会存放 1-3 个月，金层能防止钯层和镍层氧化，确保键合时表面金属 “干净”；要是金层过薄（<0.02μm），存放 1 个月后钯层会氧化，键合拉力值下降 20%；

• 降低键合阻力：金层的导电性比钯、镍好，能减少键合区的接触电阻，确保芯片信号传输稳定 —— 对 5G 芯片这类高频场景，金层能让信号损耗降低 0.2dB/m。

镍钯金参数不当导致的 “键合灾难”：这些坑千万别踩

在实际生产中，很多 IC 载板打金线失效，都是因为镍钯金参数没控制好，常见的有三个 “坑”：

1. 镍层磷含量超标：键合区 “变脆”，一折就断

某汽车 IC 载板厂，为了提高镍层沉积速度，把磷含量从 8% 调到 10%，结果：

• 键合拉力值从 7g 降至 5g，刚好达标；

• 经历 - 40℃~125℃冷热循环 500 次后，金线脱落率从 2% 升至 18%—— 原因是高磷镍层脆化，冷热循环时应力集中在键合区，导致镍层开裂，金线跟着脱落。

2. 钯层过薄或有针孔：键合 “虚接”，信号时断时续

某消费电子 IC 载板，钯层厚度仅 0.05μm，还存在针孔：

• 键合时，超声振动直接穿透钯层，金线与氧化镍层接触，形成 “虚接键合”；

• 芯片通电测试时，信号丢包率从 1% 升至 15%，用放大镜观察能看到金线与载板之间有微小间隙 —— 这就是钯层没起到 “桥梁” 作用，导致连接不良。

3. 金层过厚：形成 “脆化合金”，长期使用易断

有的厂家觉得金层越厚越好，把金层从 0.03μm 加到 0.08μm，结果：

• 金线与金层形成过厚的 Au-Au 合金（虽然纯金韧性好，但过厚会导致合金层应力集中）；

• 经历 1000 小时高温存储（125℃）后，金线键合拉力值从 8g 降至 4.5g，接近合格线 —— 原因是过厚金层让键合区金属间化合物过度生长，韧性下降。

怎么优化镍钯金参数，提升打金线可靠性？3 个实用技巧

要让 IC 载板打金线可靠性达标，需要精准控制镍钯金的参数，这三个技巧经过大量生产验证，非常实用：

1. 镍层：控制 “厚度 + 磷含量” 双指标

• 厚度 3-4μm（IC 载板常用），既满足支撑需求，又不会增加成本；

• 磷含量严格控制在 7.5%-8.5wt%，用 “化学镀镍添加剂” 调节磷含量，避免超标 —— 某 IC 载板厂用这个参数，金线键合拉力值稳定在 7-8g，冷热循环后脱落率 < 3%。

2. 钯层：确保 “厚度均匀 + 无针孔”

• 厚度 0.1-0.12μm，用 “脉冲化学镀钯” 工艺，让钯层均匀覆盖，避免局部过薄；

• 镀钯后用 “光学显微镜” 检查针孔，孔隙率控制在 < 1%—— 某厂通过这个方法，把钯层相关的键合失效从 10% 降至 1%。

3. 金层：薄而均匀，够用就好

• 厚度 0.02-0.03μm，不用追求过厚，能覆盖钯层即可；

• 采用 “浸金工艺”，让金层均匀附着在钯层表面，避免局部堆积 —— 金层均匀性提升后，键合区的接触电阻波动从 ±10% 缩小到 ±5%，信号传输更稳定。

IC 载板打金线的可靠性，看似是金线的问题，实则取决于镍钯金三层的 “协同配合”。镍层的支撑、钯层的连接、金层的保护，缺一不可。对 IC 载板厂来说，控制好镍钯金的厚度、成分、均匀性，就能大幅提升打金线可靠性；对普通消费者来说，这意味着手机、汽车芯片能更耐用，不会突然死机或故障。
