自动化 PCB 装卸：简化 SMT 生产

在快节奏的电子制造领域，效率是关键。自动化 PCB 装卸系统通过减少体力劳动、最大限度地减少错误和提高吞吐量，正在彻底改变 SMT（表面贴装技术）生产。无论您是想优化 SMT 生产线自动化还是集成自动 PCB 装载机和卸载机。

什么是自动PCB装卸？

自动化PCB上下料是指在SMT生产过程中使用专用设备处理印刷电路板（PCB）。这些系统通常使用料仓或机器人机构自动将 PCB 送入生产线（装载）并在组装（卸载）后将其移除。通过整合 SMT 生产线自动化，制造商可以实现无缝工作流程、减少停机时间并提高整体生产率。

该技术对于精度和速度至关重要的大批量生产环境至关重要。借助自动 PCB 装载机和卸载机，可显着降低人为错误（例如作不当或错位）的风险，从而确保质量一致。

为什么要在 SMT 生产中实现 PCB 处理自动化？

SMT 生产向自动化的转变不仅是一种趋势，而且是一种趋势。这是保持竞争力的必要条件。以下是自动化 PCB 装卸改变游戏规则的核心原因：

• 提高效率：手动处理 PCB 会减慢生产速度。自动化系统每小时可以处理数百块电路板，一些高端自动 PCB 装载机在单个周期内最多可处理 500 块电路板，具体取决于料仓容量。

• 降低劳动力成本：通过最大限度地减少人工干预的需要，公司可以节省劳动力费用，同时将员工重新分配到更复杂的任务中。

• 提高质量：自动化可确保 PCB 的精确放置和对齐，减少人为错误引起的缺陷，例如划痕或堆叠不当。

• 增强安全性：手动处理精密的 PCB 可能会导致损坏或受伤。机器人 PCB 处理系统通过接管重复性任务来消除这些风险。

• 可扩展性：随着生产需求的增长，可以调整或扩展自动化系统以处理更高的产量，而不会牺牲速度或准确性。

自动化 PCB 处理系统的类型

了解可用于 SMT 生产线自动化的不同类型的设备对于选择正确的解决方案至关重要。以下是用于 PCB 装卸的主要系统：

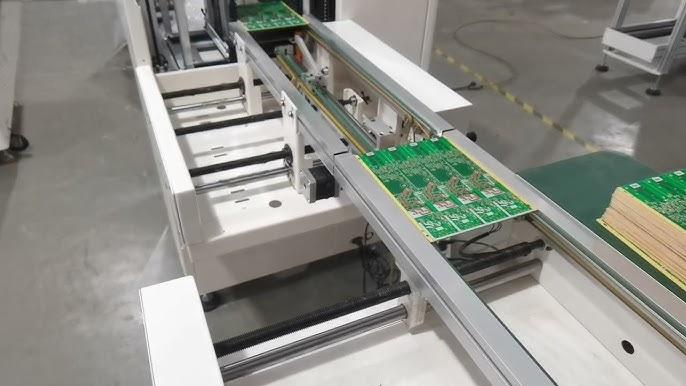

1. 自动PCB装载机

自动 PCB 装载机设计用于将 PCB 从料库或堆栈送入 SMT 生产线。他们使用机械或气动系统将板材推到传送带上，确保稳定地流入生产过程。这些系统可调节以适应各种电路板尺寸，通常范围为 50mm x 50mm 至 530mm x 460mm，具体取决于型号。

主要功能包括用于精确作的可编程逻辑控制 （PLC） 和用于设置速度和推动强度的用户友好界面。这使得它们成为高速生产环境的理想选择。

2. 自动PCB卸料机

在 SMT 生产线的末端，自动 PCB 卸料机收集组装好的电路板并将它们存储在料仓或堆叠中以进行进一步加工或包装。这些系统通过确保 PCB 顺利退出生产线来防止瓶颈。与装载机一样，它们可以适应不同的电路板尺寸，并且可以处理易碎的组件而不会造成损坏。

一些卸料机配备了传感器来检测电路板的存在并防止过度填充，从而保持无缝的工作流程。

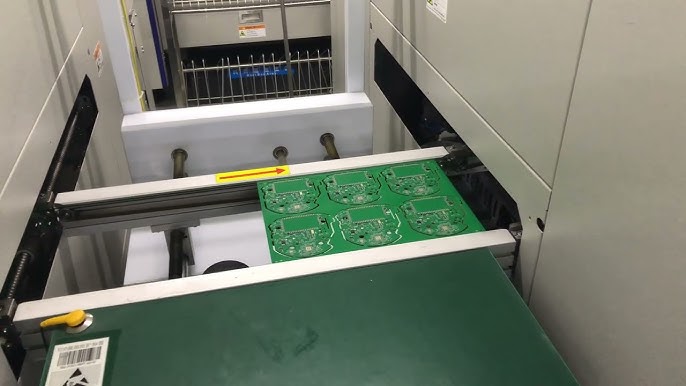

3. PCB 弹匣装载机

PCB 弹匣装载机是一种特殊类型的装载机，它使用弹匣（可堆叠容器装有多块 PCB）向 SMT 生产线供应电路板。这些系统对于批处理非常高效，因为每个弹匣最多可存储 50 块板，具体取决于厚度。它们通常与自动 PCB 加载机集成，以提供连续供应，而无需手动重新加载。

料仓装载机在需要频繁更换的高品种、小批量生产中特别有用。

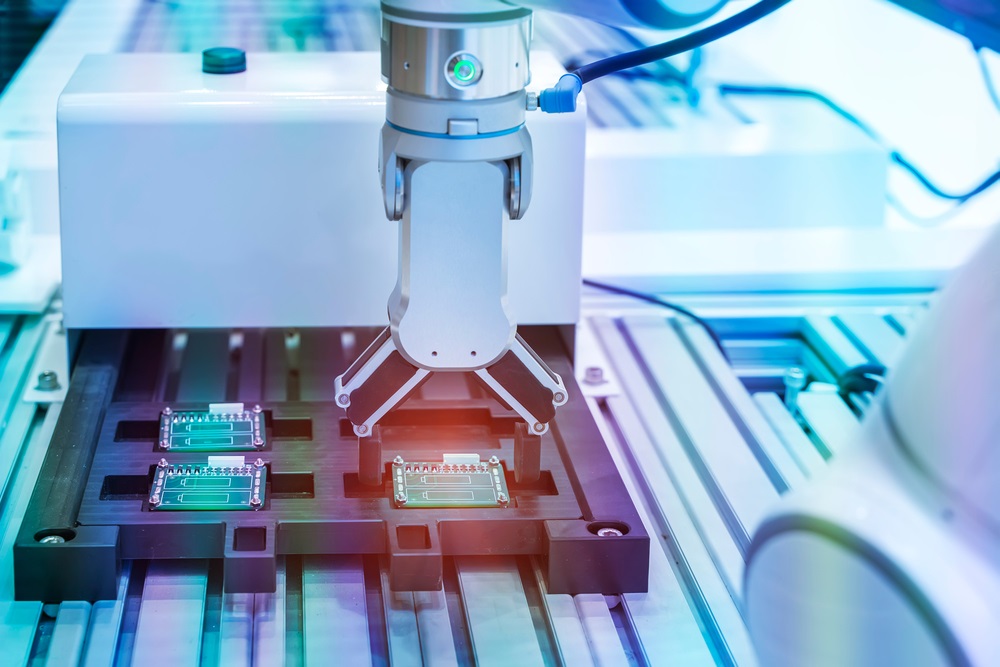

4. 机器人PCB搬运系统

为了实现终极的精度和灵活性，机器人 PCB 处理系统使用铰接式机械臂在不同的生产阶段之间装载、卸载和转移 PCB。这些系统非常适合复杂的装配或需要在不同高度或方向的生产线之间移动 PCB 时。

机器人系统可以针对特定任务进行编程，例如翻转板或将其放入定制固定装置中，并且通常与工业 4.0 解决方案集成以进行实时监控和数据收集。虽然它们需要更高的初始投资，但对于大规模运营，它们的多功能性可以在短短 12-18 个月内产生投资回报 （ROI）。

自动化系统如何增强 SMT 生产线自动化

SMT 生产线自动化就是创建一个有凝聚力、高效的生产流程。自动化 PCB 加载和卸载系统通过不间断地连接各个阶段（锡膏印刷、元件放置、回流焊和检查）发挥核心作用。以下是他们的贡献方式：

• 无缝集成：现代装载机和卸载机旨在与其他 SMT 设备（例如输送机和检测机）连接，确保 PCB 顺利通过生产线。

• 最大限度地减少停机时间：自动化系统的料仓容量从 20 到 50 块板不等，减少了频繁人工干预的需要，使生产线运行时间更长。

• 数据驱动优化：许多系统都附带用于跟踪吞吐量和检测错误的软件，使制造商能够快速识别和解决瓶颈。

• 多品种生产的灵活性：可调节的设置和快速转换功能使这些系统适合生产多样化的 PCB 设计，而不会出现明显的延迟。

​

实施自动化 PCB 处理的主要好处

投资自动 PCB 装载机、卸载机和机器人系统可以带来切实的好处，直接影响您的利润。让我们来分解一下：

1. 更高的吞吐量

与手动处理相比，自动化可以将生产率提高 30-50%，具体取决于组装的复杂性。例如，中档 PCB 料库装载机每分钟最多可处理 10 块电路板，从而在单班次内实现可观的产量。

2. 一致性和精确性

自动化系统确保每个 PCB 都得到相同程度的谨慎处理，保持精确至 0.1 毫米的对准公差。这种精度对于高密度电路板至关重要，因为即使是轻微的错位也可能导致焊接缺陷。

3. 随着时间的推移节省成本

虽然自动化系统的前期成本可能在 10,000 美元到 50,000 美元之间，具体取决于功能和容量，但劳动力成本和缺陷率的降低通常会在 1-2 年内抵消这一点。对于大批量制造商来说，节省的成本更为明显。

4. 适应未来需求

随着 PCB 设计的发展和生产需求的增加，自动化系统通常可以升级或重新配置，而无需进行彻底检修。与手动流程相比，这种面向未来的优势是一个主要优势。

采用自动化的挑战和注意事项

虽然好处是显而易见的，但过渡到自动化 PCB 处理并非没有挑战。了解这些可以帮助您有效地计划：

• 初始投资：高质量的自动 PCB 装载机和机器人系统需要大量资金。然而，融资选择或分阶段实施可以减轻负担。

• 培训要求：需要对工作人员进行作和维护这些系统的培训。许多制造商提供现场培训或在线资源来支持这一点。

• 空间限制：自动化设备可能比手动设置需要更多的占地面积。紧凑的设计和垂直的弹匣存储可以帮助缓解这个问题。

• 兼容性：确保新系统与您现有的 SMT 生产线设备集成。在购买前与供应商合作测试兼容性是明智的一步。

如何选择合适的自动化PCB处理系统

为您的 SMT 生产线选择最佳系统取决于几个因素。以下是做出明智决定的分步指南：

1. 评估您的产量：大批量生产线受益于全机器人 PCB 处理系统，而较小的作可能从基本的自动 PCB 装载机和卸载机开始。

2. 考虑电路板规格：确保系统支持 PCB 的尺寸、厚度（通常为 0.6 毫米至 4.5 毫米）和重量。

3. 评估速度要求：将系统的吞吐量与生产线的速度相匹配。例如，如果您的拾取和放置机以每小时 20,000 个组件的速度运行，您的装载机应该跟上步伐。

4. 检查自定义选项：寻找可以针对不同生产需求进行编程或调整的系统，特别是当您处理各种 PCB 设计时。

5. 审查支持和维护：选择具有可访问的技术支持和现成备件的设备，以最大限度地减少停机时间。

SMT生产线自动化的未来趋势

在技术进步的推动下，SMT 生产线自动化领域正在迅速发展。以下是一些值得关注的趋势：

• 工业 4.0 集成：自动化 PCB 处理系统越来越多地连接到智能工厂网络，从而实现实时数据分析和远程监控。

• 人工智能和机器学习：未来的系统可能会使用人工智能来预测维护需求或优化加载顺序，从而进一步减少停机时间。

• 紧凑的模块化设计：随着工厂空间变得宝贵，制造商正在开发易于重新配置的更小的模块化系统。

• 可持续发展重点：节能设计和可回收材料正在成为优先事项，与全球可持续发展目标保持一致。

对于希望在电子行业保持领先地位的制造商来说，自动 PCB 装卸系统不再是可选的。通过集成自动 PCB 装载机、卸载机、PCB 料库装载机和机器人 PCB 处理系统，您可以在 SMT 生产线中实现无与伦比的效率、质量和可扩展性。
