SMD（即表面贴装器件）有源元件是直接安装在印刷电路板 （PCB） 表面上的重要部件，例如晶体管、二极管和集成电路 （IC）。本指南将引导您了解 SMD 有源元件的基础知识，包括 SMD 晶体管识别、表面贴装二极管封装、IC 封装类型和焊接 SMD 元件。我们将通过实用技巧和详细解释来分解每个主题，以帮助您充满信心地开始您的 PCB 项目。
什么是SMD有源元件？
SMD 有源元件是可以控制或放大电信号的电子部件，与电阻器或电容器等仅存储或耗散能量的无源元件不同。这些组件专为表面贴装技术 （SMT） 而设计，这是一种将零件直接放置在 PCB 表面而不是通过孔插入的方法。这允许更小、更轻、更高效的设计，这对于智能手机、笔记本电脑和物联网设备等现代电子产品至关重要。
有源元件包括晶体管、二极管和 IC，每个元件在电路中都发挥着独特的作用。他们的 SMD 版本采用紧凑的封装，可节省空间并支持自动化组装。在下面的部分中，我们将深入探讨这些组件的细节以及如何使用它们。
了解 SMD 晶体管识别
晶体管是用于在电路中切换或放大信号的基本有源元件。SMD 晶体管很小，通常只有几毫米，并通过特定的标记和封装类型来识别。学习 SMD 晶体管识别是为您的设计选择正确组件和解决问题的关键。
大多数 SMD 晶体管在其表面都标有代码，通常是字母和数字的组合。例如，常见的 NPN 晶体管可能具有“1A”或“2N”等代码。这些代码通常对应于组件的零件号或特性，例如额定电流或电压容量。要解码这些标记，请参阅制造商的数据表，其中提供了最大集电极电流（小信号晶体管通常在 100mA 至 1A 范围内）或功耗（SMD 类型通常为 200mW 至 500mW）等详细信息。

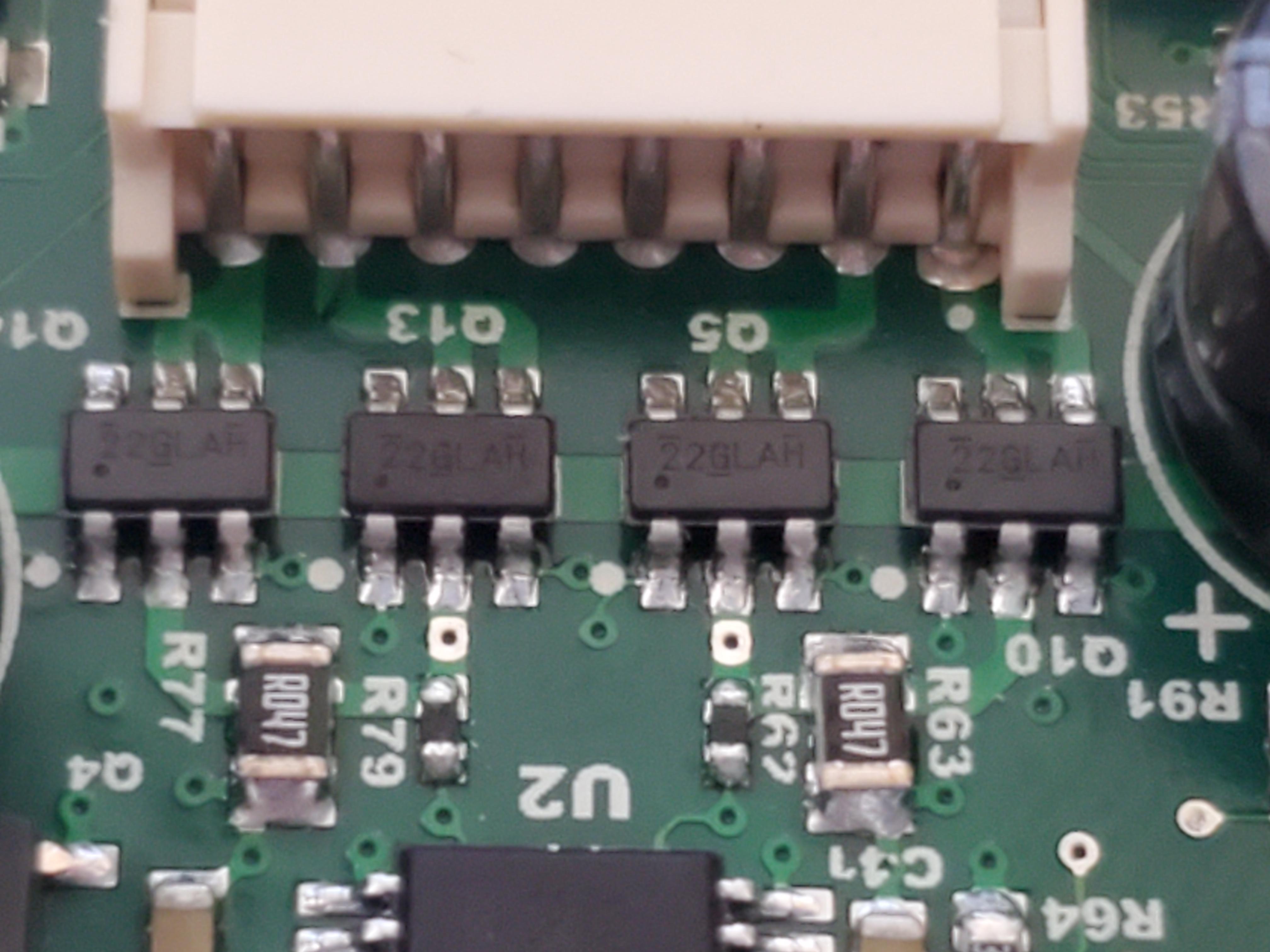

SMD 晶体管通常采用 SOT-23、SOT-223 或 TO-252 等封装。例如，SOT-23 是一种小型三引脚封装，广泛用于低功耗应用。了解封装类型有助于识别引脚配置，通常是双极晶体管的基极、集电极和发射极。请务必仔细检查数据表中的引脚排列，因为不正确的连接可能会损坏组件或整个电路。
探索表面贴装二极管封装
二极管是另一个重要的有源元件，用于引导电流、保护电路或将交流电转换为直流电。当谈到表面贴装二极管封装时，它们的小尺寸和种类可能使初学者难以选择。了解常见的封装及其应用可以简化您的设计过程。

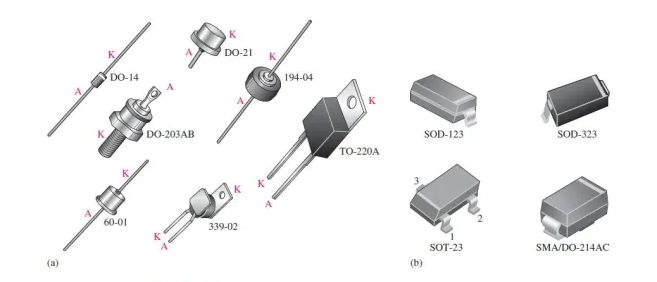

SMD 二极管采用 SOD-123、SOD-323 和 SMA 等封装。例如，SOD-123封装是一种小型双引脚设计，通常用于额定电流高达1A、反向额定电压约为100V的通用二极管。SMA封装尺寸较大，可处理更高的功率水平，额定电流高达3A，适用于电源电路。
SMD 二极管的识别通常涉及组件上的标记代码，类似于晶体管。例如，肖特基二极管可能标有“SS14”，表示其型号和特性。此外，二极管一端的线或带通常标记阴极，帮助您在 PCB 上正确定位阴极。放置不正确会导致电路故障，因此请务必在焊接前验证极性。
深入了解 IC 封装类型
集成电路 （IC） 是大多数电子设备的核心，将数千或数百万个晶体管封装到单个芯片中。SMD IC 有多种 IC 封装类型，每种类型都针对特定应用和空间限制而设计。作为初学者，了解这些封装有助于选择正确的 IC 并设计高效的 PCB 布局。

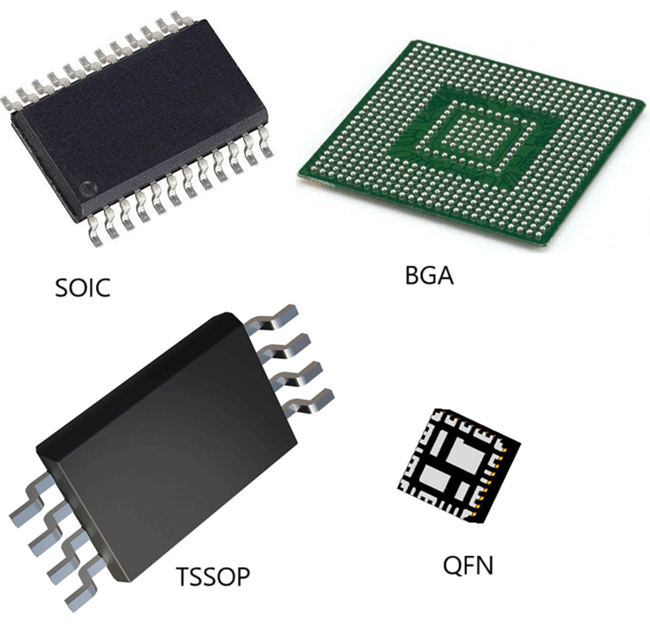

常见的 SMD IC 封装类型包括：
-
SOIC（小外形集成电路）：一种矩形封装，两侧有引脚，通常有 8 到 16 个引脚。它广泛用于运算放大器和微控制器，引脚间距（间距）为 1.27mm。
-
QFP（四方扁平封装）：方形或矩形封装，四个侧面都有引脚，引脚范围从 32 到 100 多个。它在微处理器等复杂 IC 中很常见，间距小至 0.4 毫米。
-
BGA（球栅阵列）：一种封装，底部有焊球而不是引脚。它支持高引脚数（数百或数千个），并用于 CPU 等先进芯片，尽管由于其细间距（通常为 0.8 毫米或更小），手动焊接具有挑战性。
-
SOP（小外形包）：与SOIC类似，但通常更小，用于引脚较少的更简单的IC。
每种封装类型都会影响 PCB 布局、焊接方法和散热。例如，BGA 封装需要精确放置，并且经常需要 X 射线检查以确保正确焊接，因为连接隐藏在下面。选择 IC 时，请考虑封装尺寸、引脚数和组装能力。
掌握焊接 SMD 元件
选择正确的 SMD 有源元件后，下一步就是将它们组装到 PCB 上。由于尺寸小，焊接 SMD 元件一开始似乎令人生畏，但只要使用正确的工具和技术，您就可以掌握这项技能。正确的焊接可确保可靠的连接并防止损坏敏感组件。
您需要的工具
在开始之前，请收集以下基本工具：
-
具有细尖（1mm或更小）和可调节温度控制的烙铁。
-
焊锡丝，最好直径为 0.5 毫米至 0.8 毫米，并带有松香芯，以便更好地流动。
-
助焊剂用于清洁和改善焊盘和引线上的焊料润湿。
-
用于精确放置元件的镊子。
-
用于检查小零件和焊点的放大镜或显微镜。
-
拆焊编织层或热风返修站进行校正。

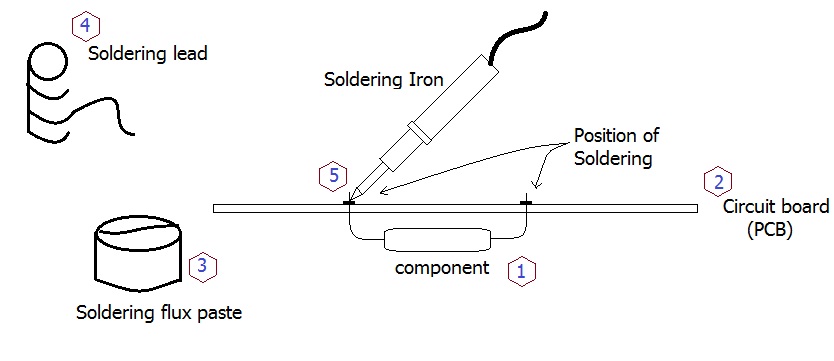

分步焊接过程
请按照以下步骤焊接晶体管、二极管和 IC 等 SMD 组件：
-
准备 PCB：确保 PCB 清洁且无灰尘或油脂。在放置组件的焊盘上涂上一层薄薄的助焊剂，以提高焊料附着力。
-
放置组件：使用镊子小心地将组件放置在 PCB 焊盘上，正确对齐引线或引脚。对于 IC，请确保所有引脚都与相应的焊盘匹配。
-
设置烙铁温度：将烙铁设置为适合元件的温度，对于大多数 SMD 零件，通常在 260°C 至 300°C 之间。温度过高（高于 350°C）会损坏组件，而温度过低（低于 250°C）可能会导致焊点变冷。
-
应用焊料：对于具有多个引脚的元件，例如 IC，请使用“拖焊”技术。首先，焊接一个引脚以锚固元件。然后，将焊料涂在熨斗的尖端，并在送入焊丝的同时将其拖过剩余的引脚，确保每个引脚都连接到其焊盘。对于二极管等双引线元件，先焊接一根引线，根据需要调整位置，然后焊接另一根引线。
-
检查接头：在放大镜下检查每个焊点。一个好的接头应该有光泽和凹陷，完全覆盖垫子和引线。如果您看到接头变钝或破裂，请重新加热并添加更多焊料或助焊剂。
-
收拾：用异丙醇和刷子去除多余的助焊剂残留物，以防止随着时间的推移而腐蚀。
成功秘诀
在进行实际项目之前，先在废料 PCB 或套件上进行练习。避免组件过热 - 将每个接头的焊接时间限制在 2-3 秒。对于 IC 等热敏部件，请考虑使用热风站以实现热量均匀分布。如果犯了错误，请使用拆焊编织层去除多余的焊料，而不会损坏 PCB 焊盘。
为什么选择 SMD 有源元件进行设计？
与传统的通孔元件相比，SMD 有源元件具有多种优势，使其成为现代电子设计的首选：
-
空间效率：其紧凑的尺寸允许更密集的 PCB 布局，这对于小型设备至关重要。例如，采用 QFP 封装的 SMD IC 可以在小于 1 平方英寸的空间内容纳 100 多个引脚。
-
改进的性能：较短的引线长度可降低寄生电感和电容，从而增强高频（许多情况下高于 100MHz）下的信号完整性。
-
经济高效的组装：SMD 组件与自动拾取和放置机兼容，从而减少制造时间和劳动力成本。
-
轻量化设计：SMD 部件有助于减轻最终产品的重量，这对于便携式电子产品至关重要。
然而，它们也面临着挑战，例如需要精确的焊接技能和专用工具。作为初学者，请从较大的 SMD 封装（如 SOIC 或 SOD-123）开始，然后再转向 BGA 等更精细的间距。
常见挑战以及如何克服它们
使用 SMD 有源元件可能会带来障碍，特别是对于那些刚接触表面贴装设计的人来说。以下是一些常见问题和解决方案：
-
组件错位：小零件容易错位。使用镊子和放大镜进行准确放置，并在焊接前仔细检查方向。
-

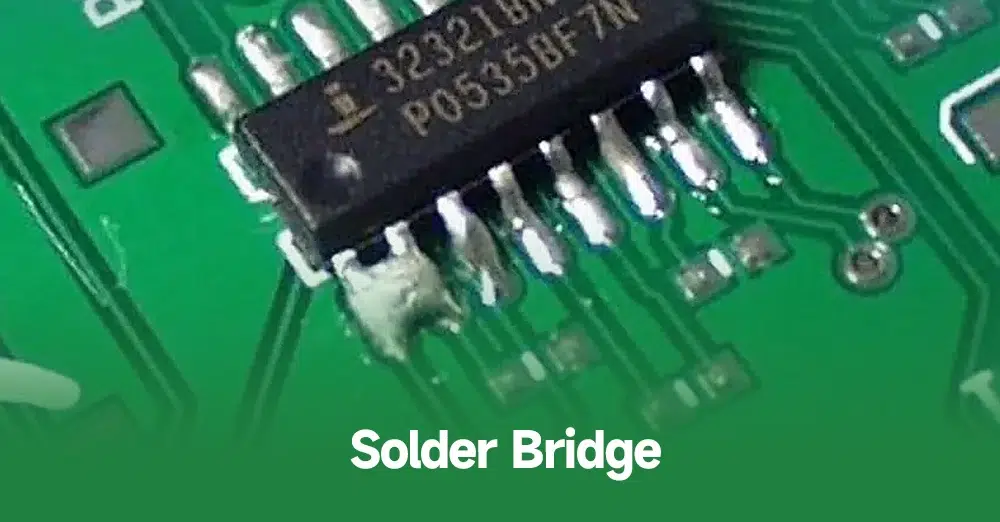

焊桥：过量的焊料会在引脚之间产生不必要的连接，尤其是在细间距 IC 上。使用最少量的焊料并用拆焊编织物清理桥梁。
-
热损伤：过热会损坏敏感组件。坚持推荐温度并限制热暴露时间。
-
识别错误：由于相似的标记，将一个组件误认为另一个组件是很常见的。始终将标记与数据表进行交叉引用，并将组件存储在贴有标签的容器中。
从 SMD 有源元件开始您的旅程
SMD 有源元件是现代电子产品的基石，可实现紧凑而强大的设计。通过了解 SMD 晶体管识别、表面贴装二极管封装、IC 封装类型和焊接 SMD 元件，您可以自信地处理表面贴装设计项目。从小处着手，练习您的焊接技能，并始终参考数据表以获取有关组件的准确信息。
