飞针测试与AOI联线让缺陷管理 “无死角”

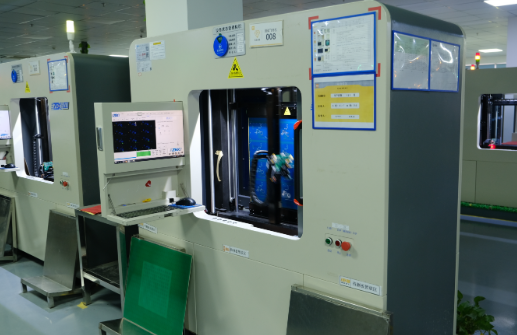

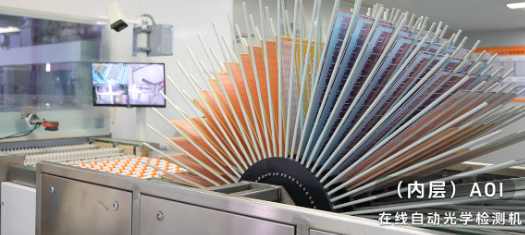

PCB 生产测试中，AOI（自动光学检测）像 “火眼金睛”，能快速扫出阻焊层破损、线路毛刺等外观缺陷；飞针测试像 “精密万用表”，能精准检测线路通断、短路等电气问题。但很多工厂把两者当成 “独立工具”——AOI 发现的外观缺陷，飞针不管；飞针测出的电气故障，AOI 也不追溯，导致 “外观合格但电气不良”“电气合格但外观隐患” 的漏网之鱼，不良品流出率超 3%。而飞针测试与 AOI 联线，通过数据互通打通 “外观 - 电气” 检测链路，再配合缺陷闭环管理，能让不良品流出率降至 0.5% 以下。

一、先搞懂：为什么要让飞针与 AOI “联手”？

单独用 AOI 或飞针，都有各自的 “盲区”，联线的本质是 “互补短板”：

• AOI 的局限：只能看 “表面”，测不出 “内在”—— 比如看到阻焊层有个 0.1mm 的破洞，却不知道下方的线路是否因此短路；遇到内层线路的隐性断裂，AOI 更是 “看不见”；

• 飞针测试的局限：只能测 “电气”，管不了 “外观”—— 比如测出某条线路短路，却要花 10 分钟手动找短路点（可能是阻焊破损、铜渣残留），效率低；对没有电气影响的外观缺陷（如轻微阻焊刮伤），更是完全漏检；

• 联线的优势：AOI 提供 “外观缺陷地图”，飞针按图索骥测 “电气风险”；飞针提供 “电气故障坐标”，AOI 回溯查 “外观根源”，两者结合让缺陷无所遁形。

二、数据互通：联线的 “核心桥梁”

飞针与 AOI 联线的第一步，是让两者 “说同一种话”—— 也就是统一数据标准、实现实时传输，这是所有协同的基础。

1. 先统一 “数据语言”：坐标与缺陷编码

要让数据互通，首先得解决 “你说的 A 和我说的 A 是不是一个东西”：

• 坐标统一：AOI 和飞针的测试平台都要以 PCB 的 “基准点”（如板角的两个圆形 MARK 点）为坐标原点，确保同一点的坐标偏差＜0.02mm。比如 AOI 检测到阻焊破损在（X:25.3mm，Y:18.7mm），飞针的测试坐标也要对应这个位置，避免 “你测你的，我测我的”。某工厂初期因未校准坐标，AOI 标记的缺陷点与飞针测试点偏差 0.1mm，导致飞针漏测，校准后偏差缩小到 0.01mm，漏测率归零；

• 缺陷编码统一：给所有缺陷定 “通用名字”，比如 AOI 的 “阻焊层破损” 编码为 “A01”，飞针的 “线路短路” 编码为 “E03”，避免 “AOI 说破洞，飞针系统不认识” 的尴尬。可以参考 IPC 标准（如 IPC-A-610）制定编码表，确保上下游都能看懂。

2. 再打通 “传输通道”：实时同步与数据看板

数据标准统一后，要让数据 “跑起来”，而不是 “躺在各自系统里”：

• 实时传输协议：用 TCP/IP 协议或工业以太网，让 AOI 检测完一片 PCB，1 秒内就把缺陷数据（坐标、编码、大小）传给飞针测试系统；飞针测试完，同样 1 秒内把电气数据（合格 / 不合格、故障编码、测试值）传给 AOI 系统和工厂 MES（生产执行系统）。某工厂之前用 U 盘拷贝数据，每天要花 2 小时整理，实时传输后实现 “测完即传，数据不落地”；

• 数据看板可视化：在车间装一块实时看板，显示每片 PCB 的 “AOI - 飞针联合报告”—— 比如 “外观缺陷：A01（阻焊破损，1 处）；电气测试：E03（短路，1 处），位置与 A01 重合”，工程师一眼就能看出 “阻焊破损导致短路”，不用再翻两份报告对比。

3. 数据互通的实战场景：1+1＞2

数据互通不是 “简单传数据”，而是要产生 “关联价值”，两个典型场景最实用：

• “外观缺陷→电气重点测”：AOI 检测到某片 PCB 有 “阻焊层破损（A01）”，坐标（X:30.5mm，Y:22.1mm），飞针系统收到数据后，会自动把该位置附近的 3 条线路设为 “重点测试项”，不仅测通断，还测绝缘电阻（正常测 1 次，重点项测 3 次），确保破损没导致电气问题。某工厂用这个逻辑，把 “外观缺陷关联电气不良” 的检出率从 60% 提升到 98%；

• “电气故障→外观回溯查”：飞针测出某线路短路（E03），坐标（X:18.2mm，Y:15.6mm），系统自动把坐标传给 AOI，AOI 调出该位置的高清图像（放大 20 倍），工程师能快速看到 “短路点附近有铜渣残留（A05）”，根源一目了然。之前工程师找短路根源平均要 8 分钟，现在 2 分钟搞定。

三、缺陷闭环管理：从 “发现问题” 到 “解决问题”

数据互通只是开始，最终要通过 “缺陷闭环” 让问题不再重复发生 —— 也就是 “发现缺陷→分析根因→生产改进→效果验证” 的全流程管理，这才是联线的终极价值。

1. 第一步：数据汇总分类，给缺陷 “贴标签”

AOI 和飞针的数据汇总到 MES 系统后，系统会自动按 “缺陷类型” 和 “关联关系” 分类：

• 纯外观类：AOI 检出但飞针测试无电气影响（如轻微阻焊刮伤，编码 A02）；

• 纯电气类：飞针检出但 AOI 无外观异常（如内层线路隐性断裂，编码 E02）；

• 关联类：外观缺陷导致电气不良（如阻焊破损→短路，A01→E03）。

某工厂每月汇总数据后发现，“关联类缺陷” 占总不良的 45%，主要是 “阻焊破损→短路” 和 “线路毛刺→短路”，这就明确了改进重点。

2. 第二步：根因分析，找到 “生产端的问题”

针对不同类型的缺陷，工程师要深挖生产环节的原因，而不是只停留在 “测试发现问题”：

• 关联类缺陷 A01→E03（阻焊破损→短路）：查 AOI 的缺陷位置分布，发现 80% 集中在 PCB 边缘，再查丝印工序，发现丝印网版边缘磨损，导致阻焊油墨涂布不均，破损率高；

• 纯电气类缺陷 E02（内层线路断裂）：飞针给出断裂线路的层别和位置，查压合工序，发现某台压合机的温度不均（偏差 ±5℃），导致内层铜箔结合不牢。

3. 第三步：生产改进，把问题 “堵在源头”

找到根因后，要快速反馈给生产部门调整参数，避免更多不良品产生：

• 丝印工序改进：更换磨损的丝印网版，调整刮刀压力（从 50N 增至 60N），确保边缘阻焊油墨厚度达标（≥20μm）；

• 压合工序改进：校准压合机温度传感器，把温度偏差控制在 ±2℃以内，同时增加压合后的 X 光检测，提前发现内层线路问题。

4. 第四步：效果验证，确认 “改进有效”

改进后，要通过 AOI 和飞针的联线数据验证效果：

• 短期验证：改进后 1 周内，跟踪 “关联类缺陷 A01→E03” 的数量，某工厂从每天 20 片降至 3 片；

• 长期监控：把改进后的缺陷率设为 “预警值”（如 A01 缺陷率≤0.5%），数据看板实时监控，一旦超标立即触发告警，避免问题反弹。

四、联线实操：避坑指南

别忽视坐标校准：AOI 和飞针的平台坐标会随设备磨损偏移，每周要用电光标定仪校准 1 次，确保偏差＜0.02mm，否则数据关联会出错；

别让数据 “断流”：实时传输依赖稳定的网络，要单独拉工业以太网，避免与办公网络共用，防止数据延迟或丢失；

别只靠系统自动分类：复杂缺陷（如多层板的内层外观问题）需要工程师人工复核，系统分类后要抽 10% 的不良品确认，避免误判。

飞针测试与 AOI 联线，不是简单把两台设备连起来，而是通过数据互通打破 “外观 - 电气” 的检测壁垒，再用缺陷闭环管理打通 “测试 - 生产 - 改进” 的全链路。对 PCB 工厂来说，这不仅能降低不良品流出率，还能通过数据找到生产环节的 “隐性浪费”（如丝印网版磨损导致的材料浪费），最终实现 “良率提升、成本下降、效率提高” 的三重价值。
