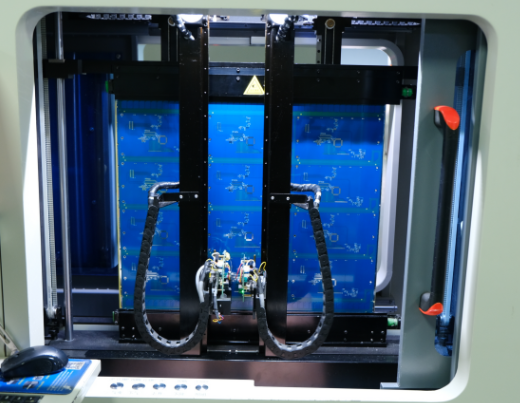

软板 (FPC) 飞针测试：你该这样用实操技巧

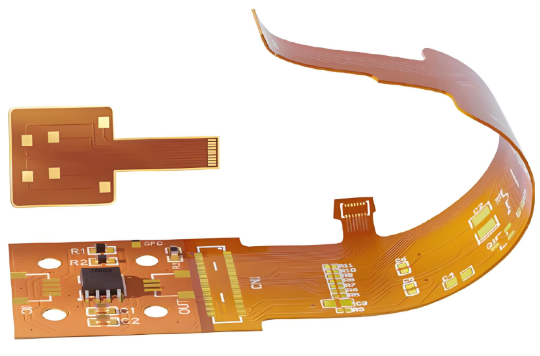

在 FPC（柔性印刷电路板）测试中，飞针测试的难度比硬板高一个量级 ——FPC 薄如纸（厚度 0.1-0.3mm）、软如布，稍微用力就会弯曲、起皱，哪怕 0.05mm 的移位，都可能让探针扎错测试点。而真空吸附与张力控制，就是 FPC 飞针测试的 “双保险”：前者像 “无形的手” 把 FPC 牢牢固定，后者像 “温柔的拉绳” 让 FPC 保持平整。但很多工程师因参数设置不当，要么吸附太牢压坏 FPC，要么张力不足导致测试偏移，最终测试良率不足 80%。

一、先搞懂：为什么 FPC 必须靠 “吸附 + 张力”？

FPC 的物理特性决定了它无法像硬板一样靠机械夹具固定：

• 厚度薄：多数 FPC 厚度＜0.3mm，机械夹具的压力稍大（＞30g）就会压出折痕，甚至压断线路；

• 柔韧性强：测试时探针接触的反作用力（50-100g）会让 FPC 局部凸起，导致探针接触不良；

• 易变形：环境温湿度变化（如湿度从 40% 升至 60%）会让 FPC 吸湿膨胀，边缘翘曲可达 0.5mm，直接影响定位精度。

而真空吸附能通过负压将 FPC 紧贴测试平台，避免局部凸起；张力控制能从四周拉扯 FPC，抵消翘曲和膨胀，两者配合能让 FPC 的平整度误差控制在 ±0.02mm 以内，满足飞针测试的定位需求。某消费电子厂测试 0.2mm 厚的手机 FPC 时，未用张力控制仅靠吸附，测试偏移率达 15%；加上张力控制后，偏移率降至 1.2%，效果立竿见影。

二、真空吸附技巧：“力度刚好” 是关键

真空吸附的核心是 “既要吸牢，又不压坏”，需从压力、平台设计、吸附时机三个维度把控：

1. 吸附压力：按 FPC 厚度 “分级设定”

吸附压力用负压值（kPa）表示，压力太小吸不牢，太大则会让 FPC 变形（如中间凹陷），需根据 FPC 厚度调整：

• 超薄 FPC（厚度 0.1-0.15mm）：负压设为 - 50~-60kPa（相当于用手指轻轻按住纸张的力度），避免压力过大导致 FPC 贴合平台时产生褶皱 —— 某穿戴设备厂测试 0.1mm 厚的 FPC 时，初期用 - 80kPa，FPC 边缘出现 “波浪纹”，调整到 - 55kPa 后，平整度恢复正常；

• 常规 FPC（厚度 0.2-0.3mm）：负压设为 - 70~-80kPa，既能吸牢 FPC，又不会压坏线路（PI 基材的抗压极限约 - 100kPa）；

• 带补强板的 FPC：若 FPC 局部有钢片补强（厚度 0.5mm 以上），需采用 “分区吸附”—— 补强板区域负压设 - 90kPa（补强板重，需更大吸力），普通区域仍设 - 70kPa，避免普通区域因压力过大变形。

测试技巧：吸附后用手指轻拨 FPC 边缘，若能轻微移动但不脱离平台，说明压力刚好；若完全拨不动，压力过大；若一拨就松，压力不足。

2. 吸附平台设计：“孔小、间距匀” 防变形

吸附平台的孔型和间距直接影响吸附均匀性，错误设计会导致 FPC 局部吸不牢：

• 孔径选择：用 0.3-0.5mm 的微孔（比 FPC 厚度小 1-2 倍），避免孔径太大（如 1mm）导致 FPC 局部陷入孔中，形成 “凹陷点”—— 某厂曾用 1mm 孔径的平台，测试时 FPC 在孔位处凹陷 0.1mm，探针接触不良率达 8%，换成 0.4mm 微孔后，不良率降至 0.5%；

• 孔间距规划：边缘区域孔间距设 3-5mm（边缘易翘曲，需密集吸附），中间区域设 8-10mm（中间较平整，减少孔位对 FPC 的损伤）；

• 边缘密封：平台四周加硅胶密封圈（宽度 2mm，高度 0.1mm），吸附时密封圈紧贴 FPC 边缘，防止漏气导致压力下降 —— 无密封圈时，压力可能在 10 分钟内从 - 70kPa 降至 - 50kPa，需频繁补压；加密封圈后，压力衰减＜5kPa / 小时。

3. 吸附时机：“先定位，后吸附” 防偏移

很多人习惯 “先吸附，后定位”，但 FPC 柔软易滑，吸附时可能移位，正确流程是：

手动将 FPC 放在平台上，用定位柱（直径 0.5mm，高度 0.1mm）初步固定边缘；

开启 “预吸附”（压力 - 30kPa，仅吸住边缘，不固定中间）；

启动张力控制，将 FPC 拉平；

开启 “全吸附”（压力 - 70~-80kPa），完成固定。

三、张力控制技巧：“温柔拉平” 不损伤

张力控制的核心是 “均匀施力”，避免局部拉力过大拉断 FPC 或拉力不均导致偏移，需把控三个要点：

1. 张力值：按材质和尺寸 “精准匹配”

张力值用 “牛顿（N）” 表示，与 FPC 的材质、宽度、厚度相关，拉力太小拉不平，太大易损伤：

• 材质差异：PI 基材（常用）的抗张强度高，张力设 5-8N；PET 基材（较软）抗张强度低，张力设 3-5N—— 某厂测试 PET 材质 FPC 时，误按 PI 的参数设 7N，导致 FPC 拉伸变形（长度增加 0.2mm），线路阻抗偏差超 10%，调整到 4N 后恢复正常；

• 尺寸影响：宽度 10mm 以下的窄 FPC，张力设 3-4N；宽度 20-50mm 的宽 FPC，张力设 6-8N（宽度越宽，需更大拉力才能拉平）；

• 特殊区域：若 FPC 有细线路（线宽＜0.1mm），张力需降低 20%（如常规设 6N，细线路设 4.8N），避免拉力过大拉断线路。

2. 张力均匀性：“四点同步” 防偏移

FPC 的张力需从四周（左、右、前、后）同步施加，若某边拉力过大，FPC 会向拉力小的一侧偏移，实操技巧：

• 四点张力器：平台四周各装一个张力器，通过软件控制同步施力，误差＜0.5N；

• 动态校准：每次更换 FPC 型号时，用张力传感器（精度 0.1N）检测四边拉力，确保差值＜0.3N—— 某厂曾因右边张力比左边大 1N，FPC 偏移 0.05mm，校准后差值＜0.3N，偏移消失；

• 边缘保护：张力器与 FPC 接触的部位用硅胶垫（厚度 0.5mm，硬度 50 Shore A）包裹，避免金属直接接触刮伤 FPC 边缘。

3. 动态补偿：应对测试中的 “变形风险”

FPC 测试时可能因温度升高（探针接触发热，温度升 5-10℃）膨胀，导致张力下降，需开启 “动态补偿”：

• 在平台上装温度传感器，实时监测 FPC 表面温度；

• 温度每升高 1℃，自动增加 0.2N 张力（如温度从 23℃升至 28℃，张力从 6N 增至 7N）；

• 测试结束后，温度下降时自动降低张力，避免冷却收缩导致 FPC 起皱。

四、避坑指南：3 个易犯的错误

吸附压力与张力不匹配：吸附压力太大（如 - 90kPa），张力拉不动 FPC；吸附压力太小（如 - 40kPa），张力拉平时 FPC 会移位，正确搭配是 “张力 5-8N + 吸附 - 70~-80kPa”。

忽略 FPC 的 “预拉伸”：新 FPC 可能有轻微卷曲，测试前需手动拉平 10 秒，再启动张力控制，否则张力器需更大拉力才能拉平，增加损伤风险。

长期不清洁张力器：张力器的硅胶垫会积累灰尘，导致与 FPC 的摩擦力下降，拉力打滑，需每周用酒精擦拭硅胶垫，确保摩擦力稳定。

​FPC 飞针测试的真空吸附与张力控制，本质是 “刚柔并济”—— 用真空的 “刚” 固定位置，用张力的 “柔” 保持平整。只要掌握参数匹配、流程规范的技巧，就能避免变形、偏移等问题，让 FPC 飞针测试从 “难题” 变成 “常规操作”。毕竟，对 FPC 这种 “娇贵” 的产品，测试时多一分细心，最终的良率就多一分保障。
