在高频 PCB 设计中，“全罗杰斯叠层” 和 “全 FR-4 叠层” 像两个极端 —— 前者性能顶尖但价格昂贵，后者成本低廉却满足不了高频需求。于是，罗杰斯与 FR-4 混压叠层成了 “折中方案”，通过在关键信号层用罗杰斯基材、普通层用 FR-4，试图在成本、性能、可制造性之间找到平衡点。但这种 “混搭” 并非简单拼接，稍有不慎就会陷入 “性能不达标” 或 “成本超预算” 的困境。本文拆解三者的博弈关系，帮你搞懂混压叠层的核心逻辑。

一、性能：哪些场景必须 “掺” 罗杰斯？

混压叠层的性能优势，本质是 “让对的材料待在对的地方”，用罗杰斯的高频特性弥补 FR-4 的短板：

1. 关键信号层：罗杰斯扛起 “低损耗大旗”

5G 基站的射频通道、雷达的信号传输层，对信号损耗和阻抗稳定性要求极高。罗杰斯基材（如 RO4350B）的 Dk 值稳定在 3.48±0.05，Df 低至 0.004，而 FR-4 的 Dk 波动可达 ±0.3，Df 是罗杰斯的 5 倍。

• 实际差异：28GHz 毫米波信号通过 10cm 长的罗杰斯线路，损耗仅 0.8dB；若用 FR-4，损耗会飙升至 4dB，相当于信号强度衰减 60%，接收端根本无法识别。

• 混压逻辑：只在射频信号层用罗杰斯（1-2 层），电源层、接地层、低速信号层用 FR-4，既能满足高频性能，又避免全罗杰斯的成本浪费。某 5G 模组厂商的测试显示，这种混压方案比全罗杰斯的信号损耗仅高 0.2dB，但成本降低 40%。

2. 热稳定性：罗杰斯扛住 “温度考验”

高频设备工作时，信号损耗会转化为热量，导致 PCB 温度升高（可达 85℃以上）。FR-4 在高温下 Dk 波动明显（每升高 10℃Dk 增加 0.1），而罗杰斯基材的 Dk 温度系数仅 0.0005/℃，在 - 40℃~125℃范围内几乎无波动。

• 典型场景：汽车雷达 PCB 需在发动机舱的高温环境下工作，混压叠层中用罗杰斯做信号层，可避免温度变化导致的阻抗偏移，确保雷达探测距离稳定（误差＜5%）；若全用 FR-4，阻抗偏差可能超过 10%，探测距离忽远忽近。

二、成本：混压不是 “越省越好”，有隐形陷阱

混压叠层的成本优势直观，但隐藏着 “工艺溢价” 和 “良率损失” 两个坑，算不清账反而会多花钱：

1. 材料成本：罗杰斯是 “价格天花板”

罗杰斯基材的单价是 FR-4 的 5-10 倍（RO4350B 每平米约 800 元，FR-4 仅 80 元），但混压时并非 “用得越少越便宜”：

• 最少用量限制：罗杰斯基材通常要求最小叠层厚度（如 0.2mm），且需与 FR-4 的厚度匹配（避免压合时变形）。若某 PCB 仅需 1 层高频信号层，仍需搭配罗杰斯半固化片（每平米约 300 元），材料成本比全 FR-4 高 3 倍，但若信号频率＞10GHz，这种投入是必要的。

• 规模效应：小批量（＜100 片）混压时，厂商会加收 “工艺调试费”（约 2000 元），此时混压成本比全 FR-4 高 5 倍以上；批量超过 1000 片，调试费分摊后，成本优势才会显现（高 2-3 倍）。

2. 工艺成本：混压是 “制造难度放大器”

罗杰斯与 FR-4 的热膨胀系数（CTE）差异大（罗杰斯约 14ppm/℃，FR-4 约 18ppm/℃），压合时容易出现分层、翘曲等问题，导致工艺成本上升：

• 压合参数调试：需要定制 “阶梯升温” 曲线（如 80℃/30min→120℃/60min→180℃/90min），比全 FR-4 的压合时间增加 50%，工时成本上升 30%。

• 良率损失：混压 PCB 的首次良率通常只有 70%-80%（全 FR-4 可达 95% 以上），每片不良品的返工费约 50 元。某通讯设备厂商的统计显示，混压叠层的工艺相关成本（调试 + 返工）约占总成本的 15%，远高于全 FR-4 的 5%。

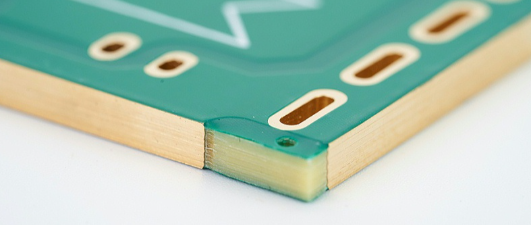

三、可制造性：三个关键参数决定 “能不能做”

混压叠层不是 “想混就混”，需要满足可制造性要求，否则设计得再好也无法量产：

1. 厚度匹配：避免 “压合变形”

罗杰斯与 FR-4 的厚度公差需控制在 ±0.02mm 以内，否则压合时压力分布不均，会导致 PCB 翘曲（翘曲度＞0.7% 即不合格）。例如，用 0.2mm 厚的罗杰斯与 0.2mm 厚的 FR-4 混压，需确保两者实际厚度差＜0.01mm，否则成品翘曲风险增加 60%。

2. 黏结可靠性：防止 “分层掉皮”

罗杰斯与 FR-4 的黏结依赖专用半固化片（如罗杰斯 370HR），若半固化片的流动度不合适（过高会溢胶，过低黏结不牢），会导致分层率升高。某工厂的经验是，半固化片的流动度控制在 20%-30%，黏结强度可达 1.5N/mm 以上，分层率＜3%。

3. 钻孔与蚀刻：应对 “材料差异”

罗杰斯基材硬度高（肖氏 D 级 85），比 FR-4 难钻孔，需用专用钨钢钻头（寿命比普通钻头短 50%），钻孔成本上升 20%；蚀刻时，罗杰斯表面的铜箔附着力强，需延长蚀刻时间 10%，否则容易出现 “蚀刻不净” 的残铜，导致短路风险增加。

四、平衡策略：按 “需求优先级” 选方案

混压叠层的核心是 “抓主要矛盾”，根据需求优先级选择不同方案：

1. 性能优先（如雷达、5G 毫米波）

• 方案：关键信号层用罗杰斯（RO4835，Dk=3.38），搭配罗杰斯半固化片，其他层用高 Tg FR-4（Tg≥170℃）；

• 成本控制：通过优化叠层结构（减少罗杰斯层数），将总成本控制在全罗杰斯的 60%-70%。

2. 成本优先（如中低频物联网设备）

• 方案：仅最外层高频信号层用罗杰斯（RO4350B），其他层用普通 FR-4，用便宜的 FR-4 半固化片替代部分罗杰斯半固化片；

• 性能妥协：接受信号损耗比全罗杰斯高 0.3-0.5dB，但确保关键指标（如阻抗偏差＜8%）达标。

3. 可制造性优先（如大批量消费电子）

• 方案：选择 CTE 与 FR-4 接近的罗杰斯基材（如 RO4730G3，CTE=16ppm/℃），简化压合参数；

• 良率保障：与供应商共同制定 “混压工艺规范”，将良率提升至 85% 以上，降低返工成本。

​罗杰斯与 FR-4 混压叠层，不是 “性能与成本的简单折中”，而是三者的动态平衡。设计时既要明确 “哪些性能必须用罗杰斯”，又要算清 “工艺溢价是否值得”，还要确保 “工厂能稳定量产”。只有把这三方面都考虑到，才能让混压叠层真正成为 “性价比之选”，而不是 “麻烦之源”。
