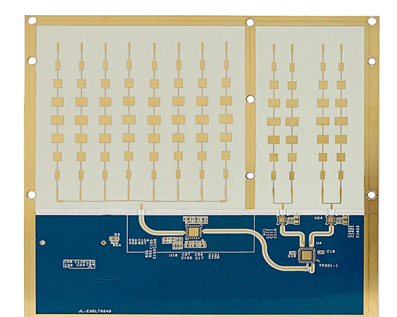

在高频 PCB（如 5G 基站、雷达设备）的设计中，介电常数（Dk）和损耗因子（Df）是决定信号传输质量的 “隐形密码”。Dk 影响线路阻抗匹配，Df 决定信号衰减程度 —— 哪怕 0.1 的参数偏差，都可能让高频信号从 “清晰传输” 变成 “模糊失真”。但对入门者来说，不仅难掌握 Dk/Df 的测量方法，还容易在选型时踩坑。本文用通俗语言拆解测量要点和选型雷区，帮你轻松入门高频 PCB 材料选择。

一、先搞懂：Dk 与 Df 对高频信号的影响

在高频场景（≥1GHz），PCB 基材不再是 “单纯的绝缘板”，而是信号传输的 “重要参与者”：

介电常数（Dk）：衡量材料储存电能的能力，标准 FR-4 基材的 Dk 约 4.2，而高频专用基材（如 PTFE）的 Dk 可低至 2.6。Dk 值越稳定，线路阻抗（如 50Ω、75Ω）越精准 ——Dk 每波动 0.1，阻抗偏差可能超过 5%，导致信号反射。

损耗因子（Df）：代表材料消耗电能的程度，数值越小越好（理想值接近 0）。FR-4 的 Df 约 0.02，高频基材可低至 0.001。Df 过大时，信号会以热量形式损耗，比如 10GHz 信号通过 10cm 长的 FR-4 线路，损耗比高频基材高 10 倍，严重时会导致接收端无法识别信号。

简单说，Dk 决定 “信号走得准不准”，Df 决定 “信号走得远不远”，两者共同决定高频 PCB 的性能上限。

二、实用测量方法：从实验室到工厂的 3 种方案

不同场景需要不同的测量方法，入门者无需掌握复杂原理，但要知道哪种方法适合自己：

1. 谐振腔法：实验室级精准测量

适合研发阶段的基材性能验证，原理是将基材样品放入谐振腔，通过测量谐振频率和品质因数的变化，计算 Dk 和 Df。

优势：精度极高（Dk 误差＜0.01，Df 误差＜0.0001），能测 1GHz-100GHz 的宽频段参数；

缺点：设备昂贵（数十万元）、样品制备复杂（需切割成标准尺寸），不适合量产检测；

应用场景：新基材选型测试，比如验证某款 PTFE 基材在 28GHz（5G 毫米波频段）的 Dk 稳定性。

2. 传输线法：工厂常用的快速检测

量产时最常用的方法，在 PCB 上制作微带线或带状线（标准传输线结构），通过网络分析仪测量信号的传输参数（S 参数），反推 Dk 和 Df。

优势：操作简单（无需破坏基材）、速度快（单样品 5 分钟内完成），能模拟实际使用场景；

缺点：精度略低（Dk 误差＜0.05，Df 误差＜0.001），受线路加工精度影响；

关键技巧：测量时需控制环境温湿度（23℃±2℃，湿度 50%±5%），否则 Dk 可能因吸水波动 0.2 以上（比如 FR-4 吸水后 Dk 会从 4.2 升至 4.5）。

3. 平行板电容法：低成本粗略评估

适合入门者快速对比不同基材，原理是将基材夹在两块金属板之间形成电容，通过测量电容值计算 Dk（Df 需配合损耗仪测量）。

优势：设备便宜（数千元）、样品要求低（任意形状均可）；

缺点：仅能测低频（＜1GHz），且无法反映基材的各向异性（比如某些基材在垂直和平行方向的 Dk 差异）；

注意事项：金属板需平整（误差＜0.01mm），否则会因接触不良导致 Dk 测量值偏高 10% 以上。

三、选型误区：入门者常踩的 3 个 “坑”

很多人以为 “选 Dk 越低、Df 越小的基材越好”，但实际选型需要平衡性能、成本和工艺，这 3 个误区要避开：

误区 1：盲目追求低 Dk/Df，忽视成本

高频基材的价格与性能呈 “指数级增长”：Dk=3.0 的基材价格是 FR-4 的 3 倍，Dk=2.6 的基材是 FR-4 的 10 倍。

反例：某物联网设备（工作频率 1.8GHz）为 “提升性能” 选用 Dk=2.6 的 PTFE 基材，结果成本增加 50%，但实际信号损耗仅比 Dk=3.0 的基材低 0.5dB，完全没必要；

正确做法：根据频率选择 ——1GHz-6GHz 用 Dk=3.0-3.5 的基材（如 PPO），6GHz 以上再考虑 Dk＜3.0 的基材，兼顾性能和成本。

误区 2：只看常温参数，忽略环境影响

很多厂商给出的 Dk/Df 是 23℃、50% 湿度下的 “理想值”，但实际使用中环境变化会严重影响参数：

温度：FR-4 的 Dk 每升高 10℃增加 0.1，而某些高频基材（如 PI）在 - 40℃~85℃的 Dk 波动可控制在 0.05 以内；

湿度：FR-4 吸水后 Df 会从 0.02 升至 0.03，而 PTFE 几乎不吸水（吸水率＜0.01%）；

避坑技巧：选型时要求厂商提供 “温湿度特性曲线”，比如户外 5G 设备需选 - 40℃~85℃下 Dk 波动＜0.1 的基材。

误区 3：忽视 Dk 的频率依赖性

同一基材的 Dk 值会随频率变化，比如 FR-4 在 1GHz 时 Dk=4.2，在 10GHz 时可能降至 3.8，而优质高频基材的 Dk 频率依赖性更弱（波动＜5%）。

反例：某雷达设备（工作频率 5GHz）选用了仅标注 1GHz Dk=3.0 的基材，实际 5GHz 时 Dk 降至 2.8，导致线路阻抗偏差 8%，信号反射严重；

正确做法：要求厂商提供目标频段的 Dk 值，比如 5G 基站 PCB 需明确 2.6GHz、3.5GHz、28GHz 三个频段的 Dk 参数。

高频 PCB 的 Dk 与 Df 选型，本质是 “需求匹配” 而非 “参数竞赛”。入门者无需记住复杂公式，只需把握 3 个核心：明确产品的工作频率和环境、选择合适的测量方法验证参数、避免 “唯参数论” 的误区。随着经验积累，你会发现：选对基材的关键，不是找 “最好的”，而是找 “最适合自己产品” 的 —— 这才是高频 PCB 入门的真正核心。
