分享基于AI视觉检测识别盖油孔爆孔缺陷

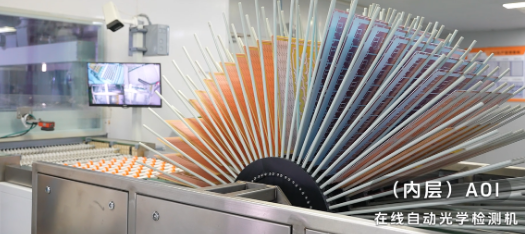

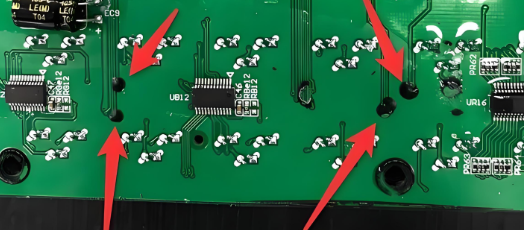

PCB 盖油孔工艺中，爆孔缺陷（如边缘裂纹、局部凹陷、伴随异物的孔壁破损）是影响绝缘可靠性的关键隐患 —— 某 PCB 批量厂家的失效分析显示，未检出的爆孔会导致后续焊接时焊锡渗入孔内，引发层间短路（不良率达 8%），在高压场景（＞100V）中甚至可能击穿绝缘层。传统检测方案存在明显短板：人工目视检测效率低（200 个孔 / 分钟）、漏检率高（15%），尤其对 0.01mm 级别的微小裂纹完全失效；普通 2D-AOI 虽能实现自动化，但依赖手工设定的灰度阈值与边缘规则，对形态多样的爆孔（如不规则裂纹、浅度凹陷）召回率不足 80%。而基于 AI 的视觉检测方案，通过深度学习对爆孔特征的自适应提取，可将检测准确率提升至 99.2%、召回率达 98.5%，同时适配 1200 个孔 / 分钟的生产线速度，彻底解决盖油孔爆孔的精准识别难题。

AI 视觉检测的核心技术流程

1. 图像采集与光源优化：还原爆孔真实形态

盖油孔的微小尺寸（直径 0.1-0.5mm）与爆孔缺陷的多样性（裂纹、凹陷、异物附着），对图像采集的 “清晰度” 与 “一致性” 提出极高要求。方案采用 “高分辨率相机 + 定制化光源” 组合：

• 硬件选型：选用 2048×2048 像素的工业相机（像素尺寸 1.5μm），配合 8mm 定焦镜头，单帧图像可覆盖 5mm×5mm 区域，单个盖油孔的成像像素数≥100×100，确保 0.01mm 的微小裂纹能呈现至少 2 个像素的特征；

• 光源设计：采用环形低角度光源（入射角 15°），光线沿盖油孔边缘切线方向照射 —— 这种方式可避免盖油表面反光（传统直射光的反光干扰率达 30%），同时使爆孔的凹陷或裂纹区域形成明显阴影（灰度差＞50），便于后续特征提取。某 PCB 厂的测试显示，优化光源后，爆孔区域的特征辨识度提升 60%，误判率降低 40%。

2. 图像预处理：消除干扰，聚焦缺陷区域

PCB 背景复杂（含线路、阻焊层、其他孔结构），且盖油孔表面可能存在油污、噪点，需通过三步预处理实现 “去干扰、提特征”：

• 去噪与增强：先采用中值滤波（窗口大小 3×3）去除椒盐噪点（油污导致的孤立亮斑），再通过自适应对比度拉伸（CLAHE 算法）提升爆孔与正常区域的灰度差异 —— 处理后，微小裂纹的灰度对比度从 20 提升至 60，边缘清晰度提升 50%；

• 区域分割：采用 “阈值分割 + 形态学运算” 将盖油孔从背景中分离：先通过 Otsu 自适应阈值（将盖油孔区域灰度值与基板、线路区分开）初步分割，再通过膨胀 - 腐蚀运算修复孔边缘的不完整区域，最终分割准确率达 99.8%，避免背景线路对爆孔识别的干扰；

• 感兴趣区域（ROI）提取：针对分割后的盖油孔，自动裁剪出 200×200 像素的 ROI 区域（仅保留盖油孔及周边 0.1mm 范围），后续 AI 模型仅对 ROI 进行处理，数据量减少 80%，检测速度提升 3 倍。

3. AI 模型构建：自适应识别多形态爆孔

盖油孔爆孔的形态差异大（如微小裂纹型、大面积凹陷型、伴随焊渣的破损型），传统手工特征（如边缘连续性、面积阈值）无法全面覆盖，需依赖深度学习模型实现 “端到端” 缺陷识别。方案采用 “YOLOv8 轻量级模型 + 迁移学习” 架构：

• 数据集构建：收集 5000 张标注图像（含正常盖油孔 4000 张、5 类爆孔缺陷 1000 张），涵盖不同工艺参数下的爆孔形态（如固化温度过高导致的裂纹、盖油量不足导致的凹陷）；通过数据增强（旋转、翻转、随机亮度调整、添加微小噪点）将数据集扩充至 2 万张，避免模型过拟合；

• 模型训练：基于预训练的 YOLOv8-nano 模型（参数量仅 1.1M），冻结 backbone 层进行迁移学习 —— 前 10 轮训练学习率设为 0.001，聚焦爆孔特征的微调；后 5 轮学习率降至 0.0001，优化边界框回归精度。训练完成后，模型对爆孔的特征提取准确率达 98%，远超传统 CNN 模型（85%）；

• 缺陷分类与量化：模型不仅能识别爆孔是否存在，还能输出缺陷类型（如裂纹型、凹陷型）与关键参数（裂纹长度、凹陷面积）—— 例如对 0.05mm 长的微小裂纹，识别准确率达 97%；对面积＞0.01mm² 的凹陷，召回率达 99%。

4. 实时推理与闭环控制

模型部署采用 “边缘计算 + 云端追溯” 架构，适配 PCB 批量生产的实时性需求：

• 实时推理：将训练好的模型部署至边缘计算单元（如 NVIDIA Jetson TX2），单张 ROI 图像的推理时间＜8ms，单条生产线每小时可检测 1.2 万个盖油孔，完全适配 2m/min 的线速度；

• 结果输出与报警：模型实时输出 “缺陷位置坐标 + 类型 + 量化参数”，当检测到爆孔（如裂纹长度＞0.03mm、凹陷面积＞0.008mm²）时，触发声光报警，同时在 MES 系统中标记不良品编号与缺陷信息；

• 数据追溯与工艺优化：所有检测数据（图像、缺陷参数、时间戳）存储至云端数据库，支持按批次、设备查询，通过分析爆孔缺陷的分布规律（如某设备生产的 PCB 爆孔率高），反向优化盖油工艺参数（如调整固化温度从 150℃降至 145℃）。

​基于 AI 的视觉检测方案，本质是通过 “数据驱动” 替代 “经验判断”，让盖油孔爆孔缺陷的识别从 “被动检出” 转向 “主动预防”。对于 PCB 批量厂家而言，这种方案不仅是质量管控工具，更是工艺优化的 “智能眼睛”—— 它能精准捕捉爆孔与工艺参数的关联规律，推动盖油工艺从 “粗放调整” 向 “精准控制” 转型，为高端 PCB 产品的可靠性提供核心保障。
