厚铜铜基板线路蚀刻公差控制关键全解析

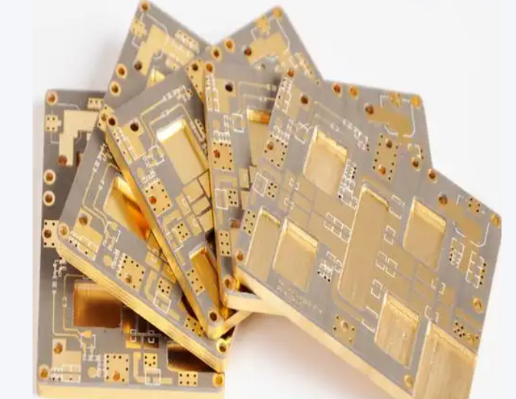

在高功率电子设备中，2–10 oz（约 70–350μm）的厚铜铜基板是承载大电流的 “主力”，但这类基板的线路蚀刻就像在 “厚钢板上雕花”—— 铜层越厚，蚀刻公差控制越难。普通 PCB 的蚀刻公差能轻松控制在 ±10μm，而 10 oz 厚铜基板若工艺不当，公差可能扩大到 ±50μm 以上，直接导致线路过细烧断或过粗短路。。

一、厚铜蚀刻的 “老大难”：为什么公差更容易失控？

厚铜铜基板的蚀刻过程存在三个天然难点，让公差控制难上加难：

蚀刻速率不均匀是首要问题。2 oz 铜（70μm）的蚀刻时间约 60 秒，而 10 oz 铜（350μm）需要 300 秒，是前者的 5 倍。长时间蚀刻中，蚀刻液的浓度、温度波动会被放大 —— 例如氯化铜浓度每下降 5g/L，蚀刻速率就会降低 10%，导致同一块板上不同区域的蚀刻量差异扩大。某测试显示，10 oz 铜基板在未优化的工艺下，边缘与中心的蚀刻深度差可达 40μm。

侧蚀效应更显著。蚀刻液在腐蚀铜层时，不仅会向下蚀刻，还会向线路两侧横向腐蚀（侧蚀）。厚铜线路的侧蚀量（通常为蚀刻深度的 15–20%）远大于薄铜 ——10 oz 铜蚀刻深度 350μm 时，侧蚀量可达 70μm，而 1 oz 铜的侧蚀仅 10μm 左右。这会导致线路宽度偏差随铜厚增加而急剧扩大，例如设计线宽 0.5mm 的 10 oz 线路，实际可能只剩 0.36mm。

表面状态影响大。厚铜层的表面粗糙度（Ra 约 1.5–3μm）是薄铜（Ra＜0.8μm）的 2–3 倍，蚀刻液在凹坑处容易残留，形成 “局部过蚀”；而凸起处则因接触充分，蚀刻更快，进一步加剧公差波动。尤其在 5 oz 以上的铜层中，这种 “微观不均” 导致的线宽偏差可达 ±20μm。

二、蚀刻液：从配方到维护的 “精准调控”

蚀刻液是控制公差的 “第一道关卡”，针对厚铜特性需做特殊设计：

1. 配方选择：酸性氯化铜更适合厚铜

相比碱性蚀刻液（如氨水体系），酸性氯化铜蚀刻液（CuCl₂ 120–180g/L，HCl 50–80g/L）更适合厚铜：

• 蚀刻速率稳定（10–15μm/min），是碱性液的 1.5 倍，能缩短厚铜蚀刻时间；

• 侧蚀比（侧蚀量 / 蚀刻深度）低至 0.15（碱性液约 0.25），线宽控制更精准；

• 对铜层的选择性好，减少对基板表面的腐蚀。

2. 关键参数控制：温度和浓度的 “黄金区间”

• 温度：控制在 45±2℃。低于 40℃时，蚀刻速率骤降（每降 5℃速率降 15%），导致蚀刻不彻底；高于 50℃则侧蚀加剧（温度每升 5℃侧蚀增加 20%）。

• Cu²⁺浓度：维持在 140–160g/L。过低（＜120g/L）会导致蚀刻速率不均匀；过高（＞180g/L）则容易在铜表面形成 CuCl 沉淀，阻碍蚀刻反应。

• HCl 浓度：保持 55–65g/L。HCl 不足会使蚀刻液 pH 升高，产生 Cu (OH)₂沉淀；过量则会腐蚀基板的绝缘层。

建议每小时检测一次蚀刻液参数，Cu²⁺浓度波动超过 ±5g/L 时及时补充，确保蚀刻速率稳定。

3. 循环与过滤：让蚀刻液 “活力均匀”

厚铜蚀刻产生的铜离子更多，需强化蚀刻液的循环和过滤：

• 循环速率≥5 次 / 分钟，确保槽内各区域浓度差＜3%；

• 采用 5μm 精度的过滤器，及时清除蚀刻产生的铜粉（粒径约 1–10μm），避免这些颗粒附着在铜面上形成 “蚀刻阴影”。

三、掩膜与曝光：为蚀刻 “画准边界”

厚铜线路的公差控制，从掩膜制作阶段就需 “严把关”：

1. 干膜选择：厚度和耐蚀性要匹配

• 选用厚干膜（80–120μm），比普通干膜（25–50μm）厚 2–3 倍，能抵抗长时间蚀刻液的侵蚀（10 oz 铜蚀刻需 300 秒，普通干膜可能被击穿）；

• 干膜的显影精度需达 ±5μm，确保掩膜边缘清晰，避免因掩膜模糊导致的线宽偏差。

对 10 oz 铜基板，建议采用耐酸性蚀刻的专用干膜（如杜邦 Riston 8000 系列），其耐蚀时间是普通干膜的 2 倍以上。

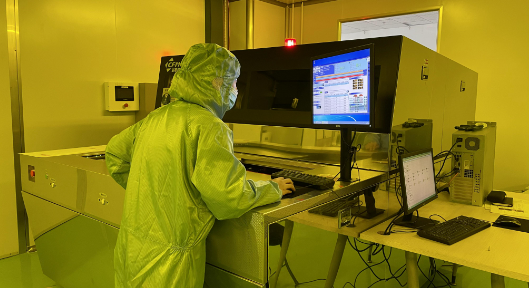

2. 曝光参数：确保掩膜与铜面 “紧密贴合”

厚铜表面的粗糙度会导致干膜与铜面之间存在微小间隙，需优化曝光参数：

• 曝光能量比薄铜高 20–30%（如薄铜用 80mJ/cm²，厚铜用 100–110mJ/cm²），确保干膜完全固化；

• 采用真空曝光机（真空度≤-0.09MPa），消除干膜与铜面的气泡，避免气泡处因曝光不足导致的 “假显影”。

四、设备与工艺：厚铜蚀刻的 “专属配置”

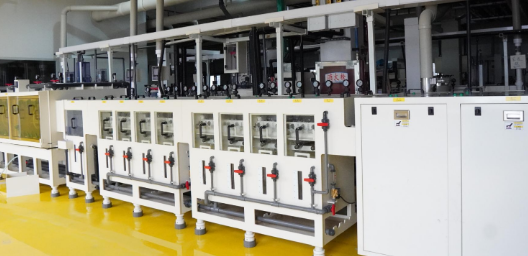

1. 蚀刻机：喷淋系统是关键

• 采用高压喷淋（压力 2–3bar），比普通喷淋（1–1.5bar）更能冲刷厚铜表面的蚀刻产物，确保蚀刻均匀；

• 喷嘴间距缩小至 50mm（普通为 80mm），喷淋覆盖密度提升 60%，减少 “喷淋死角”；

• 上下喷嘴角度交叉（上 45°，下 135°），确保线路两侧蚀刻均匀，减少侧蚀差异。

对 10 oz 铜基板，建议采用 “双段蚀刻” 工艺：第一段用高压力快速蚀刻（去除 70% 铜厚），第二段用低压力精细修整（控制侧蚀），可使线宽公差再缩小 ±5μm。

2. 后处理：避免 “隐性公差”

• 蚀刻后立即用 5% 硫酸溶液清洗（30 秒），去除残留的蚀刻液和铜盐，防止后续腐蚀导致线宽变细；

• 干膜剥离需彻底，残留干膜会在后续工序中碳化，影响线路导电性，相当于 “变相缩窄” 线宽。

常见问题与解决方案

1. 线路边缘 “锯齿状”

原因：蚀刻液中铜粉过多，或喷嘴堵塞导致喷淋不均。

解决：加强过滤（换用 3μm 过滤器），每班次清理喷嘴，确保喷淋压力稳定。

2. 同一板上线宽差异大

原因：蚀刻液循环不良，或基板与喷嘴距离不一致。

解决：提高循环速率至 6 次 / 分钟，调整基板传送轨道，确保与喷嘴距离偏差＜2mm。

3. 蚀刻后线路 “变细” 超差

原因：蚀刻时间过长，或干膜耐蚀性不足。

解决：根据铜厚精确计算蚀刻时间（每 1 oz 铜对应约 30 秒），换用更高耐蚀性的干膜。

厚铜铜基板的蚀刻公差控制，是一场 “平衡术”—— 既要快速蚀穿厚铜层，又要抑制侧蚀；既要保证蚀刻均匀，又要应对表面粗糙的挑战。工程师需根据铜厚调整蚀刻液配方、设备参数和掩膜工艺，尤其要重视 “细节控制”：哪怕是 5℃的温度波动、1bar 的压力变化，都可能让公差 “破防”。随着新能源汽车、储能设备对大电流基板的需求增加，厚铜蚀刻技术将向更高精度（±20μm@10 oz）发展，而掌握这些控制要点，正是提升产品竞争力的关键。毕竟，在承载 100A 电流的线路中，±10μm 的线宽偏差，可能就是安全与失效的分界线。
