在本指南中，我们将探讨 HASL、OSP、Immersion Silver 和 ENEPIG 等经济高效且性能驱动的选项，并将它们直接与 ENIG 进行比较，以帮助您做出明智的决定。无论您是优先考虑 HASL 与 ENIG 的预算，还是 ENEPIG 与 ENIG 的性能，我们都能为您提供详细的见解和实用建议。
为什么要寻找 ENIG 替代品？
作为一名电气工程师，您知道印刷电路板 （PCB） 的表面光洁度至关重要。它可以保护铜迹线免受氧化，确保良好的可焊性，并影响电路板的整体可靠性。ENIG 具有镍和金层，具有平坦的表面、出色的耐腐蚀性以及与细间距部件的兼容性。然而，其较高的成本（通常比其他饰面高出 20-30%）可能会破坏预算有限的项目。此外，ENIG 还可能存在“黑焊盘综合症”等问题，这是一种镍腐蚀的缺陷，导致焊点不良。

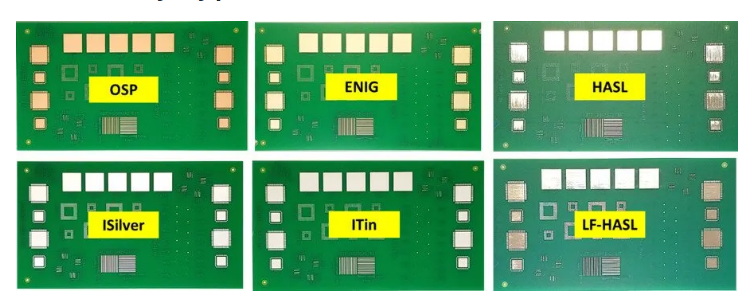

这就是为什么探索具有成本效益的 PCB 表面处理至关重要。HASL（热风焊料整平）、OSP（有机可焊性防腐剂）、浸银和 ENEPIG（化学镀镍化学镀钯金）等替代品具有独特的优势和权衡。在下面的部分中，我们将深入研究每个选项，根据成本、性能和应用适用性将它们与 ENIG 进行比较。

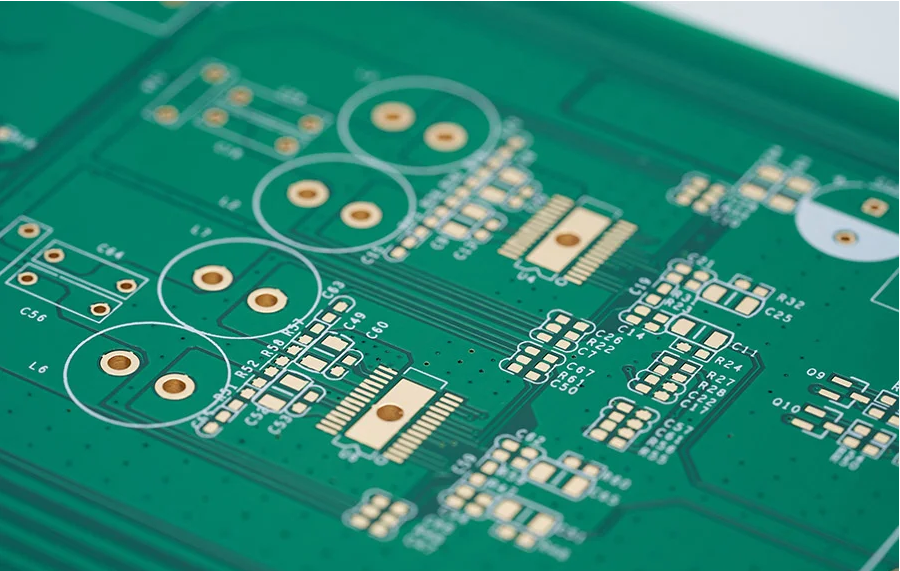

了解 ENIG：PCB 表面处理的基准
在探索替代方案之前，让我们快速回顾一下是什么让 ENIG 成为许多工程师的首选。ENIG 涉及在铜上沉积一层镍（通常为 3-6 μm 厚），然后沉积一层薄薄的金（0.05-0.1 μm）。这种组合提供：
-
由于金层而具有优异的耐腐蚀性。
-
平坦的表面非常适合细间距元件和表面贴装技术 （SMT）。
-
保质期好，通常超过 12 个月而不会降解。
HASL vs ENIG：具有成本效益的经典
热风焊料整平 （HASL） 是最古老、使用最广泛的 PCB 表面处理之一，通常被认为是成本敏感型项目的默认选择。在 HASL 与 ENIG 的直接比较中，HASL 因其可负担性而脱颖而出，通常比 ENIG 便宜 30-50%。
HASL 的主要特点
-
过程：涉及将 PCB 浸入熔融焊料（锡铅或无铅）中，并使用热空气平整涂层。
-
成本：低，非常适合大规模生产。
-
可焊性：非常好，因为表面已经涂有焊料。
-
耐久性：良好的抗处理性和环境压力能力。
HASL 与 ENIG 相比的缺点
-
表面平整度：涂层不均匀（变化 1-2 μm）使其不适用于细间距部件（低于 0.5 mm）。
-
热应力：高温过程（约 260°C）会给电路板带来压力，从而有翘曲的风险。
-
保质期：比 ENIG 短，通常在氧化影响可焊性之前 6-12 个月。
最佳用例
HASL 是成本优先于精度的通孔组件和原型的绝佳选择。如果您的设计不涉及高密度 SMT 元件，与 ENIG 相比，HASL 可以为您节省大量前期成本。
OSP vs ENIG：环保选择
有机可焊性防腐剂 （OSP） 是另一种流行的替代品，特别是对于寻求 OSP 与 ENIG 环保和低成本选择的工程师来说。OSP 在铜上涂上一层薄薄的有机涂层 （0.2-0.5 μm） 以防止氧化。
OSP 的主要特点
-
成本：非常低，通常与每平方英寸 0.05 至 0.07 美元的 HASL 相当。
-
平整 度：优异，因为没有添加金属层，因此适用于细间距元件。
-
环境影响：无铅、无重金属，符合 RoHS 标准。
OSP 与 ENIG 相比的缺点
-
耐久性：耐搬运性差;有机层会随着反复接触或暴露在潮湿环境中而降解。
-
保质期：时间短，通常为 3-6 个月，应用后需要快速组装。
-
重做：不适合多次焊接循环，因为涂层在加热（高于 200°C）下会分解。
最佳用例
OSP 非常适合大批量、快速周转的项目，在这些项目中，电路板将在制造后不久组装。它是具有细间距组件的消费电子产品的有力竞争者，前提是存储条件得到控制。

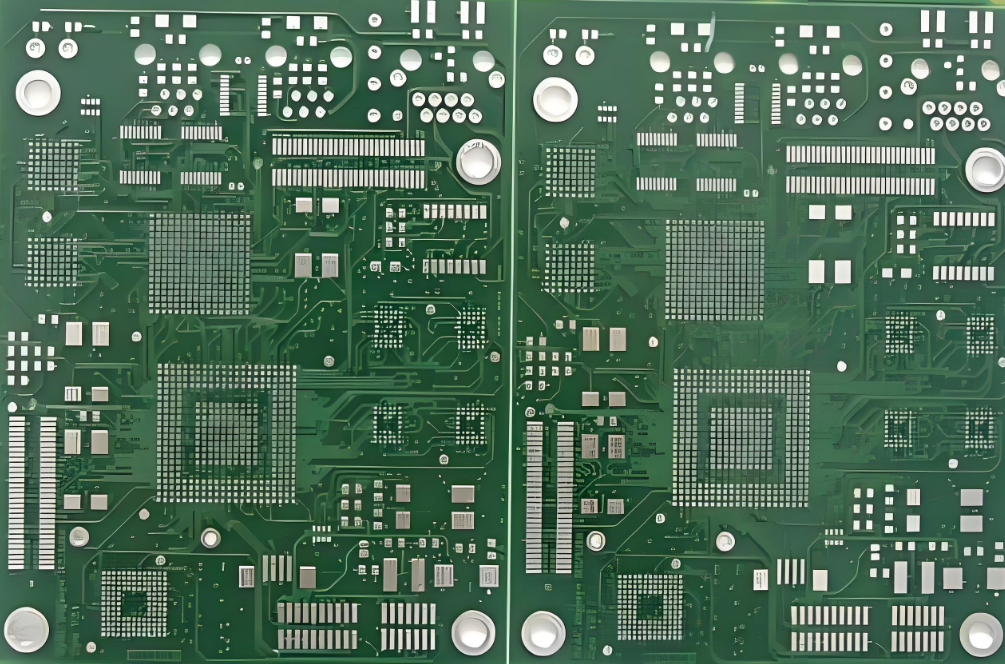

浸入式银 vs ENIG：高性能预算选项
对于比较浸没式银与 ENIG 的工程师来说，浸没式银提供了引人注目的性能和成本组合。这种表面处理通过化学过程将一层薄薄的银 （0.1-0.3 μm） 直接沉积在铜上。
浸银的主要特点
-
成本：价格适中，通常比 ENIG 便宜 10-20%，每平方英寸 0.08 至 0.12 美元。
-
可焊性：优异，具有比 ENIG 更好的润湿特性，导致焊点更坚固。
-
平整 度：非常平坦，适用于细间距和高密度设计。
-
信号完整性：低信号损耗，使其成为高频应用的理想选择（例如，阻抗控制在 50 欧姆左右的射频电路）。
与 ENIG 相比的缺点
-
变色：银容易氧化和失去光泽，特别是在富含硫的环境中，需要防锈处理或受控储存。
-
保质期：中度，大约 6-12 个月，如果包装不当，比 ENIG 短。
最佳用例
浸银在信号完整性至关重要的高频和高速数字应用中大放异彩。它是电信和汽车电子产品的可靠选择，前提是降低了失去光泽的风险。
ENEPIG vs ENIG：高级替代品
当查看 ENEPIG 与 ENIG 时，ENEPIG（化学镍化学镀钯沉金）成为要求最高可靠性的应用的首选。它在镍和金之间增加了一个钯层 （0.05-0.1 μm），解决了 ENIG 的一些弱点。
ENEPIG 的主要特点
-
可靠性：通过钯阻挡层防止镍腐蚀来消除黑垫综合症。
-
多面性：支持焊接和引线键合（例如金线或铝线），这与主要用于焊接的 ENIG 不同。
-
耐久性：优异的耐腐蚀性和保质期（超过 12 个月）。
与 ENIG 相比的缺点
-
成本：高于 ENIG，由于额外的钯层，通常贵 10-20%（每平方英寸 0.12 至 0.25 美元）。
-
复杂性：更复杂的制造过程，可能会增加交货时间。
最佳用例
ENEPIG 是航空航天、医疗设备和先进电信等高可靠性应用的首选，在这些应用中，故障是不可避免的。它也是需要引线键合的混合装配工艺的理想选择。
如何为您的项目选择正确的 ENIG 替代方案
选择最佳的 PCB 表面处理取决于特定于您的项目的几个因素。以下是帮助您做出决定的分步指南：
-
预算限制：如果成本是您最关心的问题，请从 HASL 或 OSP 开始。它们是最具成本效益的 PCB 表面处理，与 ENIG 相比，可以为您节省高达 50% 的费用。
-
组分密度：对于高密度或细间距设计（间距低于 0.5 毫米），优先考虑 OSP、浸银或 ENEPIG 等平面饰面，而不是 HASL。
-
环境条件：如果您的 PCB 将面临恶劣环境（高湿度、硫暴露），请避免使用浸银，因为有失去光泽的风险，并选择 ENIG 或 ENEPIG。
-
信号要求：对于信号完整性至关重要的高频应用（例如，保持 50 欧姆阻抗），由于信号损失较低，浸银的性能通常优于 ENIG。
-
可靠性需求：对于关键任务应用，投资 ENEPIG 以避免黑垫综合症等风险并确保长期耐用性。
关于 ENIG 替代方案的最终想法
找到 ENIG 的正确替代品并不一定是一项艰巨的任务。无论您是权衡 HASL 与 ENIG 的预算原型、OSP 与 ENIG 的快速消费品、沉银与 ENIG 的高频设计，还是 ENEPIG 与 ENIG 以获得最大可靠性，每个选项都有其一席之地。通过了解项目的具体要求（成本、组件类型、环境暴露和性能需求），您可以选择一种经济高效且不影响质量的 PCB 表面处理。
请记住，没有一刀切的解决方案。如果可能的话，在小批量生产中测试不同的表面处理，并咨询您的 PCB 制造商以获取有关工艺兼容性的见解。
